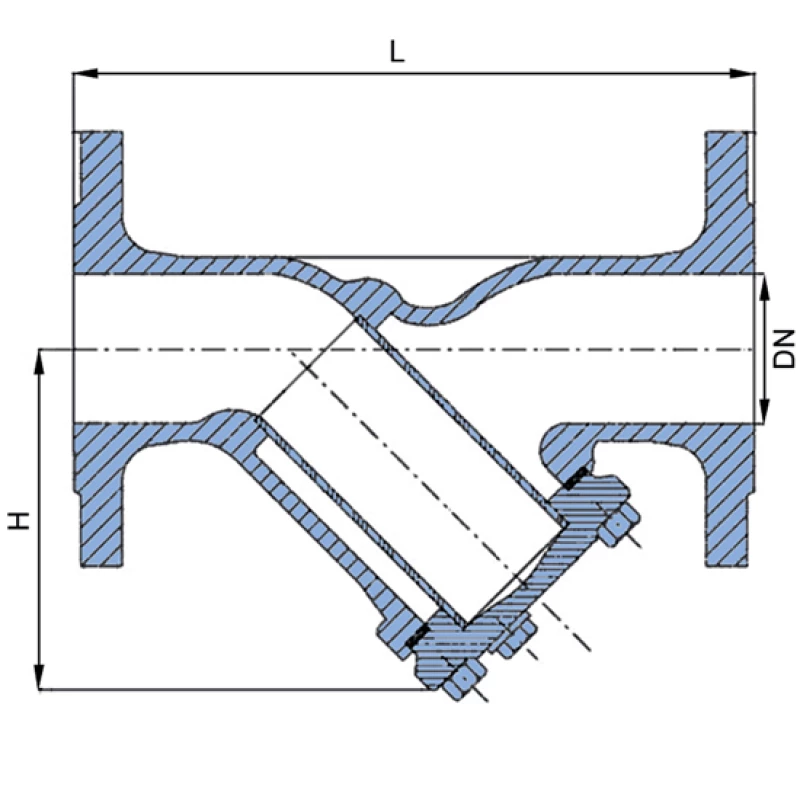

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte Flensdiameter Steekcirkel Maaswijdte Gewicht (kg) Bestellen
4752121050015 15 130 75 95  65 x  4 x 14 0,60 2,4
4752121050020 20 150 75 105  75 x  4 x 14 0,60 3,3
4752121075025 25 160 90 115  85 x  4 x 14 0,80 3,8
4752121075030 32 180 90 140 100 x  4 x 18 0,80 5,0
4752121075040 40 200 110 150 110 x  4 x 18 0,80 6,5
4752121075050 50 230 120 165 125 x  4 x 18 0,80 9,6
4752121075065 65 290 140 185 145 x  4 x 18 0,80 12,5
4752121120080 80 310 165 200 160 x  8 x 18 1,20 18,0
4752121120100 100 350 220 220 180 x  8 x 18 1,20 25,0
4752121120125 125 400 260 260 210 x  8 x 18 1,20 39,0
4752121120150 150 480 320 300 240 x  8 x 22 1,20 61,0
4752121120200 200 600 420 360 295 x 12 x 22 1,20 109,0

Opties

  • nodulair gietijzer GGG40.3 PN25
  • zonder aftapplug
