Art.nr. | Dikte (mm) | Plaatafmeting (mm) | Bestellen |
---|---|---|---|
24110001000410 | 1 | 1000 x 1000 | |
24110001000415 | 1,5 | 1000 x 1000 | |
24110001000420 | 2 | 1000 x 1000 |
Art.nr. | Maat | PN | Afmeting (mm) | Bestellen |
---|---|---|---|---|
24100510022020 | DN 15 | PN 10-40 | 51 x 22 | |
24100610028020 | DN 20 | PN 10-40 | 61 x 28 | |
24100710034020 | DN 25 | PN 10-40 | 71 x 34 | |
24100820043020 | DN 32 | PN 10-40 | 82 x 43 | |
24100920049020 | DN 40 | PN 10-40 | 92 x 49 | |
24101070061020 | DN 50 | PN 10-40 | 107 x 61 | |
24101270077020 | DN 65 | PN 10-40 | 127 x 77 | |
24101420089020 | DN 80 | PN 10-40 | 142 x 89 | |
24101620115020 | DN 100 | PN 10-16 | 162 x 115 | |
24101680115020 | DN 100 | PN 25-40 | 168 x 115 | |
24101920141020 | DN 125 | PN 10-16 | 192 x 141 | |
24101940141020 | DN 125 | PN 25-40 | 194 x 141 | |
24102180169020 | DN 150 | PN 10-16 | 218 x 169 | |
24102240169020 | DN 150 | PN 25-40 | 224 x 169 | |
24102730220020 | DN 200 | PN 10-16 | 273 x 220 | |
24102840220020 | DN 200 | PN 25 | 284 x 220 | |
24102900220020 | DN 200 | PN 40 | 290 x 220 | |
24103280273020 | DN 250 | PN 10 | 328 x 273 | |
24103290273020 | DN 250 | PN 16 | 329 x 273 | |
24103400273021 | DN 250 | PN 25 | 340 x 273 | |
24103520273020 | DN 250 | PN 40 | 352 x 273 | |
24103780324020 | DN 300 | PN 10 | 378 x 324 | |
24103840324020 | DN 300 | PN 16 | 384 x 324 | |
24104000324020 | DN 300 | PN 25 | 400 x 324 | |
24104170324020 | DN 300 | PN 40 | 417 x 324 |
Art.nr. | Maat | Afmeting (mm) | Bestellen |
---|---|---|---|
24100480021020 | 1/2" | 48 x 21 | |
24100570027020 | 3/4" | 57 x 27 | |
24100670033020 | 1 " | 67 x 33 | |
24100760042020 | 1.1/4" | 76 x 42 | |
24100860048020 | 1.1/2" | 86 x 48 | |
24101050060020 | 2 " | 105 x 60 | |
24101240073020 | 2.1/2" | 124 x 73 | |
24101370089020 | 3 " | 137 x 89 | |
24101620102020 | 3.1/2" | 162 x 102 | |
24101750114020 | 4 " | 175 x 114 | |
24101970141020 | 5 " | 197 x 141 | |
24102220168020 | 6 " | 222 x 168 | |
24102790219020 | 8 " | 279 x 219 | |
24103400273020 | 10 " | 340 x 273 | |
24104100324020 | 12 " | 410 x 324 |
Art.nr. | Maat | Afmeting (mm) | Bestellen |
---|---|---|---|
24100540021020 | 1/2" | 54 x 21 | |
24100670027020 | 3/4" | 67 x 27 | |
24100730033020 | 1 " | 73 x 33 | |
24100830042020 | 1.1/4" | 83 x 42 | |
24100950048020 | 1.1/2" | 95 x 48 | |
24101110060020 | 2 " | 111 x 60 | |
24101300073020 | 2.1/2" | 130 x 73 | |
24101490089020 | 3 " | 149 x 89 | |
24101650102020 | 3.1/2" | 165 x 102 | |
24101810114020 | 4 " | 181 x 114 | |
24102160141020 | 5 " | 216 x 141 | |
24102510168020 | 6 " | 251 x 168 | |
24103080219020 | 8 " | 308 x 219 | |
24103620273020 | 10 " | 362 x 273 | |
24104220324020 | 12 " | 422 x 324 |
Type | Klinger SLN |

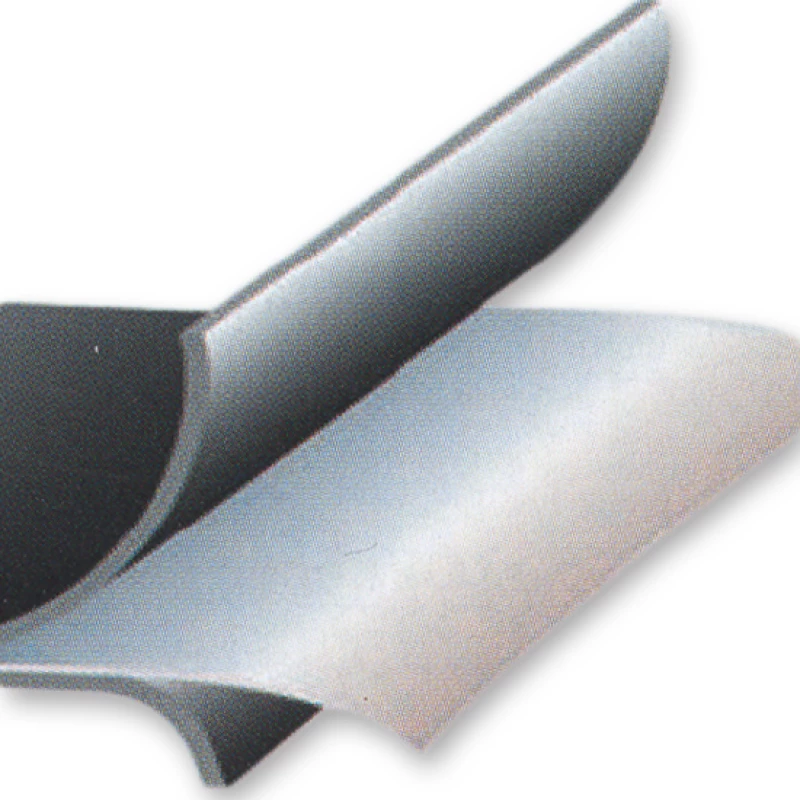

Materiaal | grafiet 98% zuiver met vlakke Nikkel inlage. |
Kleur | Zwart/grijs |
|
|
Samendrukbaarheid volgens ASTM F36A | 40% |
Terugvering volgens ASTM F36A | 15% |
Drukvastheid volgens DIN 52913(2mm) | 48 N/mm² |
Gasdoorlaatbaarheid volgens DIN 28090-2 | <0,05 mg/s.m. |
|
|
Chemische bestendigheid | zie bestendigheidlijst |
|
|

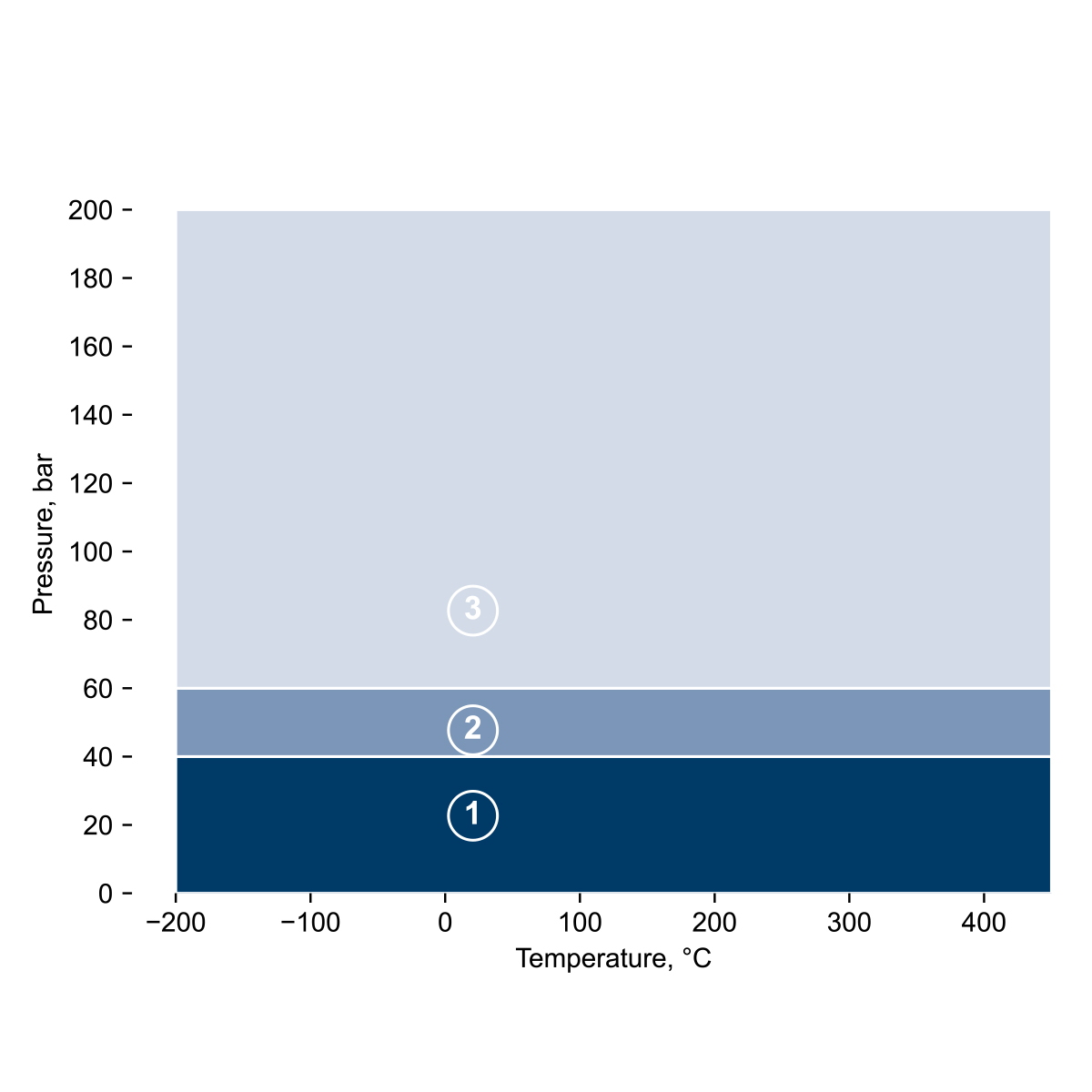

Druk/Temperatuur-Grafiek
|
|
Gebied 1 | Normaliter bij afdoende vlaktedruk probleemloos toe te passen. |
Gebied 2 | Vraag advies voor kritische toepassingen. |
Gebied 3 | Vraag advies. |
|
|
DIN afmetingen volgens EN 1514-1
|
|
ANSI afmetingen volgens B16.21
|
