Stalen veerbelaste terugslagklep  -  KP-5509

Stalen veerbelaste terugslagklep  |  KP-5509

Stalen veerbelaste terugslagklep  |  KP-5509
Stalen veerbelaste terugslagklep  |  KP-5509

Flensaansluiting PN40

Geschikt voor: stoom, water, olie en niet-agressieve vloeistoffen

  • Voor horizontale of verticale montage.
Specificaties
Stalen veerbelaste terugslagklep  |  KP-5509
Stalen veerbelaste terugslagklep  |  KP-5509

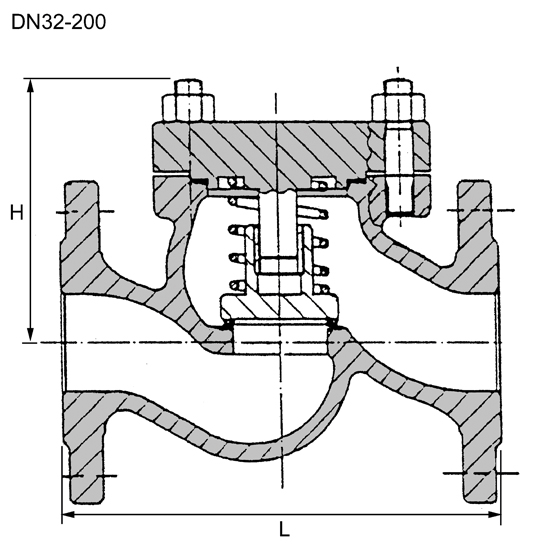

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flensdiam. Steekcirkel Gewicht (kg) Bestellen
5509141100015 15 130 70 95 65 x  4 x 14 3,0
5509141100020 20 150 70 105 75 x  4 x 14 3,7
5509141100025 25 160 75 115 85 x  4 x 14 4,6
5509141100030 30 180 80 140 100 x  4 x 18 6,1
5509141100040 40 200 90 150 110 x  4 x 18 7,8
5509141100050 50 230 95 165 125 x  4 x 18 10,6
5509141100065 65 290 115 185 145 x  8 x 18 15,9
5509141100080 80 310 125 200 160 x  8 x 18 22,5
5509141100100 100 350 150 235 190 x  8 x 22 36,6
5509141100125 125 400 225 270 220 x  8 x 26 63,0
5509141100150 150 480 230 300 250 x  8 x 26 98,0
5509141100200 200 600 260 375 320 x 12 x 30 179,0

Specificaties

Type KP-5509
Materiaal Gietstaal GP240GH+N
Drukklasse PN 40
Klep RVS 13%Cr
Zitting RVS 316
Veer RVS 13%Cr
Inbouwlengte EN558-1 serie 1
Aansluiting Flensaansluiting PN40 EN1092-1 B1
Temperatuur -10ºC tot max +400ºC bij 21 bar
_______ max +200ºC bij 35 bar
_______ max +120ºC bij 40 bar
