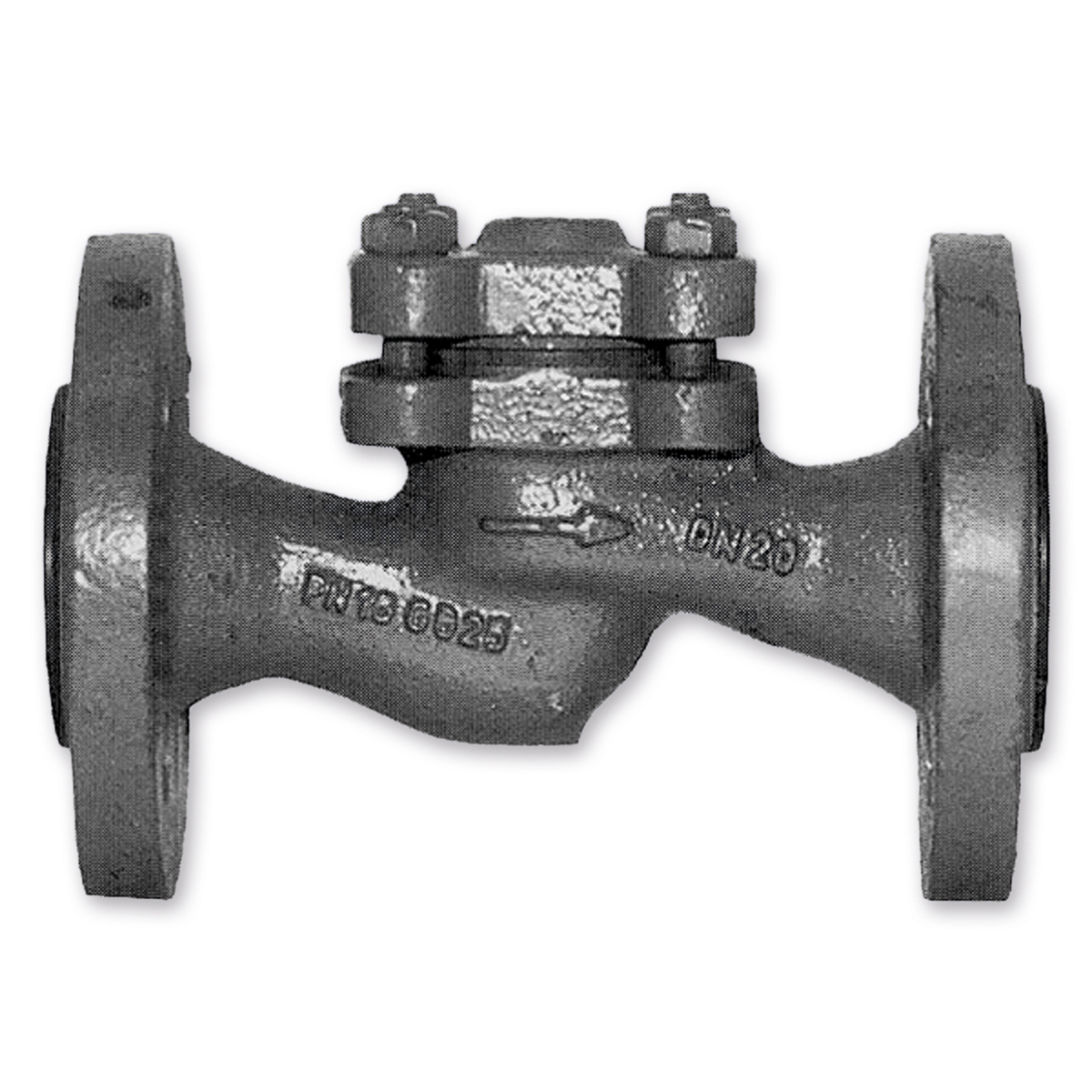

Gietijzeren veerbelaste terugslagklep  -  KP-5510

Gietijzeren veerbelaste terugslagklep  |  KP-5510

Gietijzeren veerbelaste terugslagklep  |  KP-5510
Gietijzeren veerbelaste terugslagklep  |  KP-5510

Flensaansluiting PN16

Geschikt voor: stoom, water, olie en niet-agressieve vloeistoffen

  • Voor horizontale of verticale montage.
Specificaties
Gietijzeren veerbelaste terugslagklep  |  KP-5510
Gietijzeren veerbelaste terugslagklep  |  KP-5510

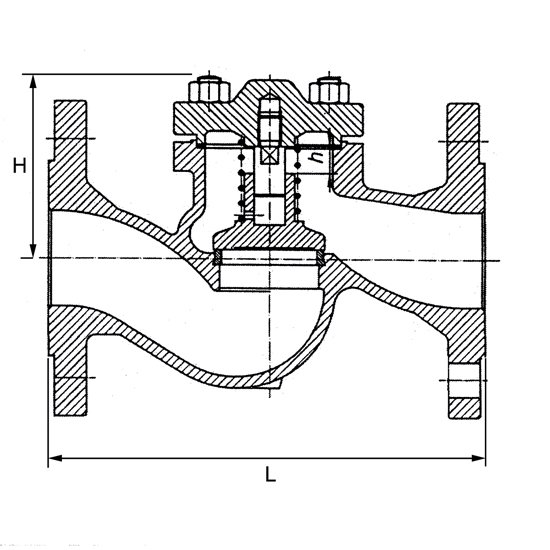

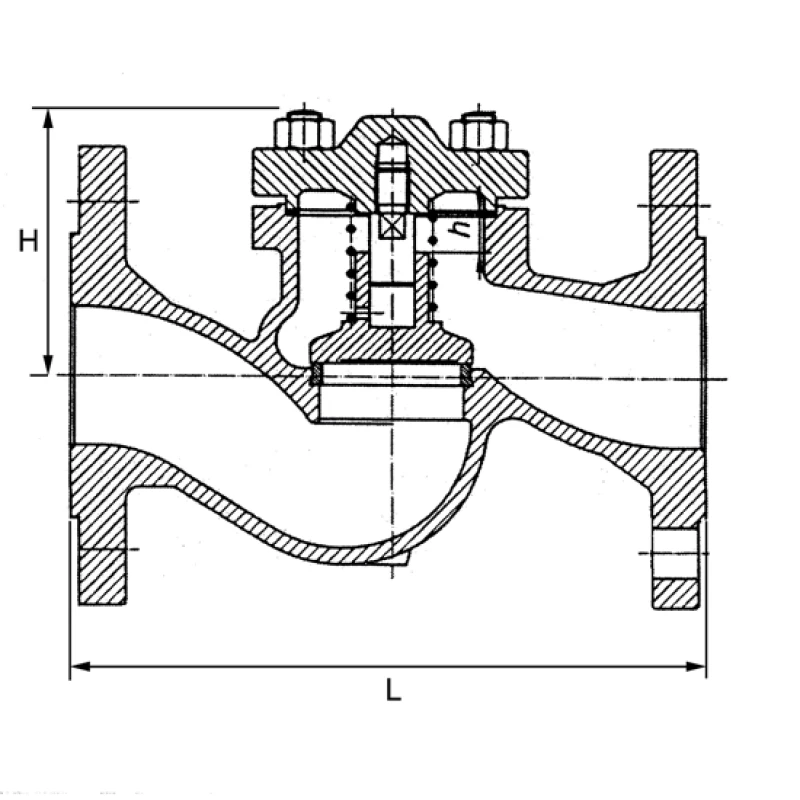

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flensdiam. Steekcirkel Gewicht (kg) Bestellen
5510121100015 15 130 75 95 65 x  4 x 14 2,4
5510121100020 20 150 75 105 75 x  4 x 14 3,2
5510121100025 25 160 75 115 85 x  4 x 14 3,7
5510121100030 30 180 80 140 100 x  4 x 18 5,4
5510121100040 40 200 90 150 110 x  4 x 18 7,4
5510121100050 50 230 95 165 125 x  4 x 18 10,0
5510121100065 65 290 120 185 145 x  4 x 18 16,0
5510121100080 80 310 130 200 160 x  8 x 18 20,0
5510121100100 100 350 155 220 180 x  8 x 18 31,0
5510121100125 125 400 175 250 210 x  8 x 22 46,0
5510121100150 150 480 200 285 240 x  8 x 22 71,5
5510121100200 200 600 265 340 295 x 12 x 22 132,5

Specificaties

Type KP-5510
Materiaal Gietijzer EN-GJL-250
Drukklasse PN 16
Klep RVS X20Cr13 t/m DN50, gestelliteerd > DN65
Zitting RVS X20Cr13
Veer RVS
Afdichting Grafiet
Inbouwlengte EN 558-1 serie 1
Aansluiting Flensaansluiting PN16 EN1092-2
Temperatuur -10ºC tot +300ºC
