Grafiet afdichting  -  KLINGER SLS B/AS

Grafiet afdichting  |  KLINGER SLS B/AS

Grafiet afdichting  |  KLINGER SLS B/AS
Grafiet afdichting  |  KLINGER SLS B/AS

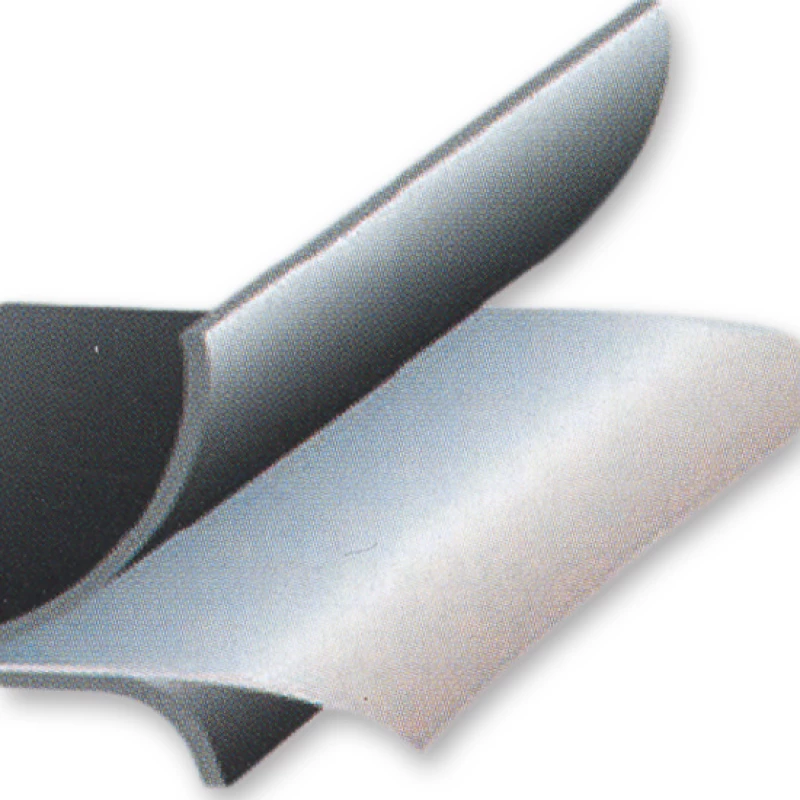

Grafiet met vlakke RVS inlage v.z.v. "Anti-Stick" coating

Geschikt voor: stoom, heet water en thermische olie

  • Zeer grote compressibiliteit en temperatuurbestendigheid.
  • Voorzien van "Anti-Stick" coating.
  • Vanuit eigen productie leverbaar in platen, ringen en ramen.
  • Gemakkelijk zelf te snijden.
Specificaties
Downloads
Grafiet afdichting  |  KLINGER SLS B/AS
Grafiet afdichting  |  KLINGER SLS B/AS

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. Dikte (mm) Plaatafmeting (mm) Bestellen
23810001000406 0,6 1000 x 1000
23810001000410 1 1000 x 1000
23810001000415 1,5 1000 x 1000
23810001000420 2 1000 x 1000
23810001000430 3 1000 x 1000
Art.nr. Maat PN Afmeting (mm) Bestellen
23800460018020 DN  10 PN 10-40  46 x  18
23800510022020 DN  15 PN 10-40  51 x  22
23800610028020 DN  20 PN 10-40  61 x  28
23800710034020 DN  25 PN 10-40  71 x  34
23800820043020 DN  32 PN 10-40  82 x  43
23800920049020 DN  40 PN 10-40  92 x  49
23801070061020 DN  50 PN 10-40 107 x  61
23801270077020 DN  65 PN 10-40 127 x  77
23801420089020 DN  80 PN 10-40 142 x  89
23801620115020 DN 100 PN 10-16 162 x 115
23801680115020 DN 100 PN 25-40 168 x 115

Ook leverbaar

  • kant en klare DIN en ANSI ringen en alle non-standard afmetingen

Specificaties

Type KLINGER SLS B/AS
Materiaal grafiet 98% zuiver met vlakke AISI 316 inlage, v.z.v. "Anti-Stick" coating
Kleur Zwart/grijs
Samendrukbaarheid volgens ASTM F36A 40%
Terugvering volgens ASTM F36A 15%
Drukvastheid volgens DIN 52913(2mm) 48 N/mm²
Gasdoorlaatbaarheid volgens DIN 28090-2 <0,05 mg/s.m.
Chemische bestendigheid zie bestendigheidlijst
Goedgekeurd door DIN DVGW 88.03e 052
BAM O2
"Fire-safe" volgens BS 5146
BL Wien (voedingsmiddelenindustrie)
Afdichtingsfaktoren 2 mm dik lekkageklasse 0.1 mg/sxm
ASTM Y 10 MPa
ASTM m 3
D0701 pgm;min 25ºC 10 MPa
D0701 pgm;max 25ºC 125 MPa
D0701 pgm;max 100ºC 110 MPa
D0701 pgm;max 200ºC 100 MPa
D0701 pgm;max 300ºC 90 MPa
D0701 Cg 1,3

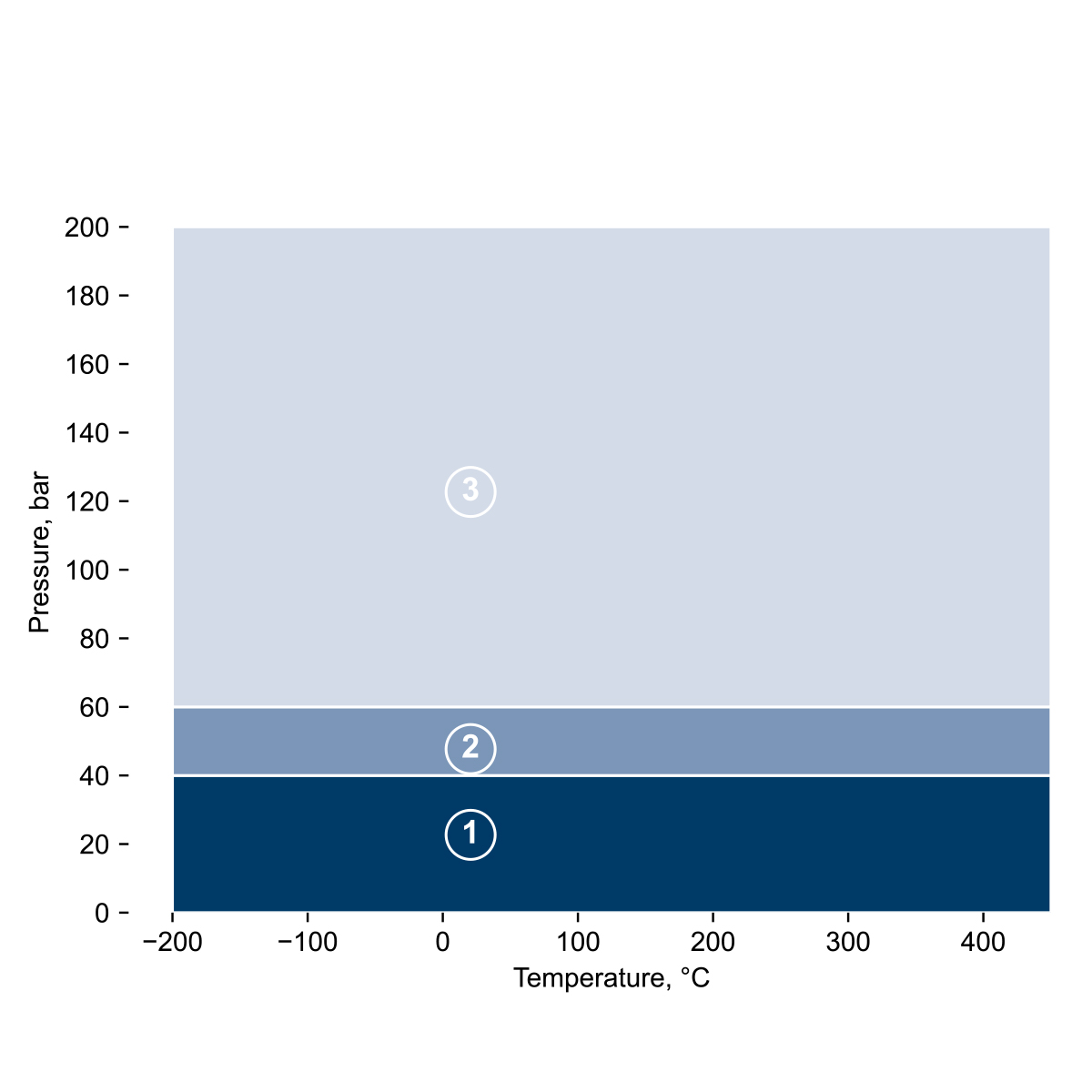

Druk/Temperatuur-Grafiek
Gebied 1 Normaliter bij afdoende vlaktedruk probleemloos toe te passen.
Gebied 2 Vraag advies voor kritische toepassingen.
Gebied 3 Vraag advies.
DIN afmetingen volgens EN 1514-1
ANSI afmetingen volgens B16.21
