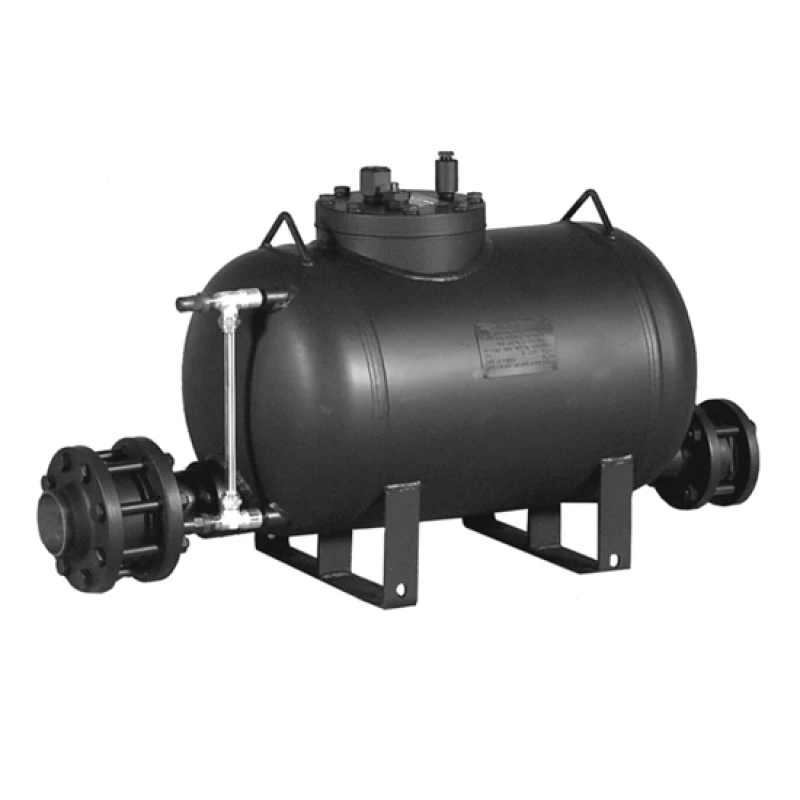

Smeedstalen condensaatpomp | EPT-300 serie
Horizontale uitvoering
Geschikt voor: afvoer bij een te lage druk of tegendruk
- Werkend op stoom of lucht, geen externe energie nodig.
- Voorkomt waterslag en corrosie in warmtewisselaars.
- Besparend, voert condensaat terug.
- Door horizontale uitvoering meer capaciteit.
Selecteer een uitvoering:
Selecteer een uitvoering

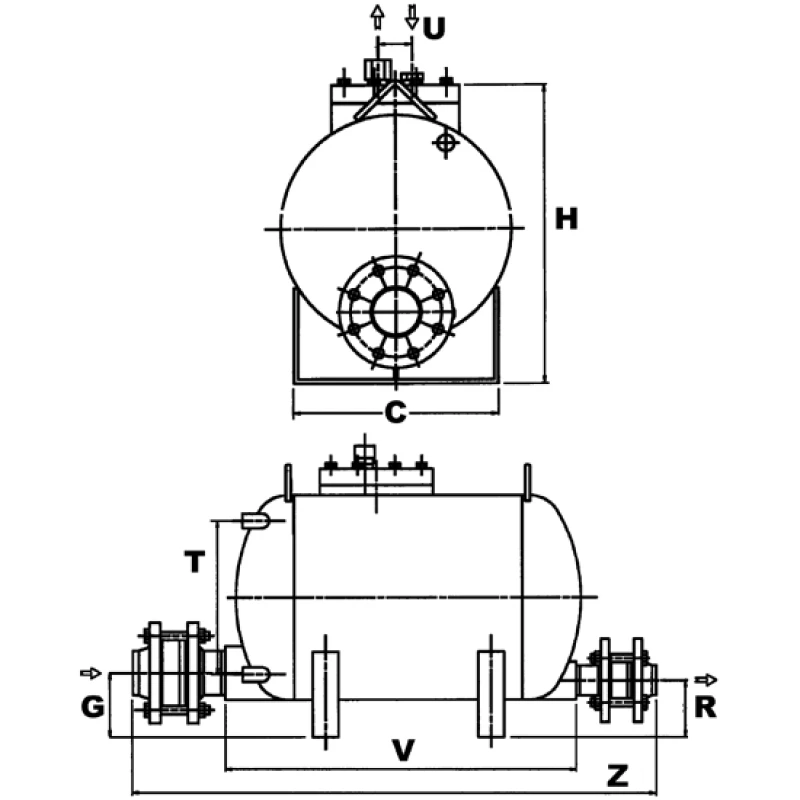

| Aansluiting | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Art.nr. | in | uit | Z C | R G | T H U | gewicht (kg) | Bestellen |
| 6043111000050 | DN 50 | DN 50 | 1017 406 | 125 140 | 305 534 57 | 77 | |
| Aansluiting | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Art.nr. | in | uit | Z C | R G | T H U | gewicht (kg) | Bestellen |
| 6043211000080 | DN 80 | DN 50 | 1045 406 | 125 140 | 305 534 57 | 87 | |

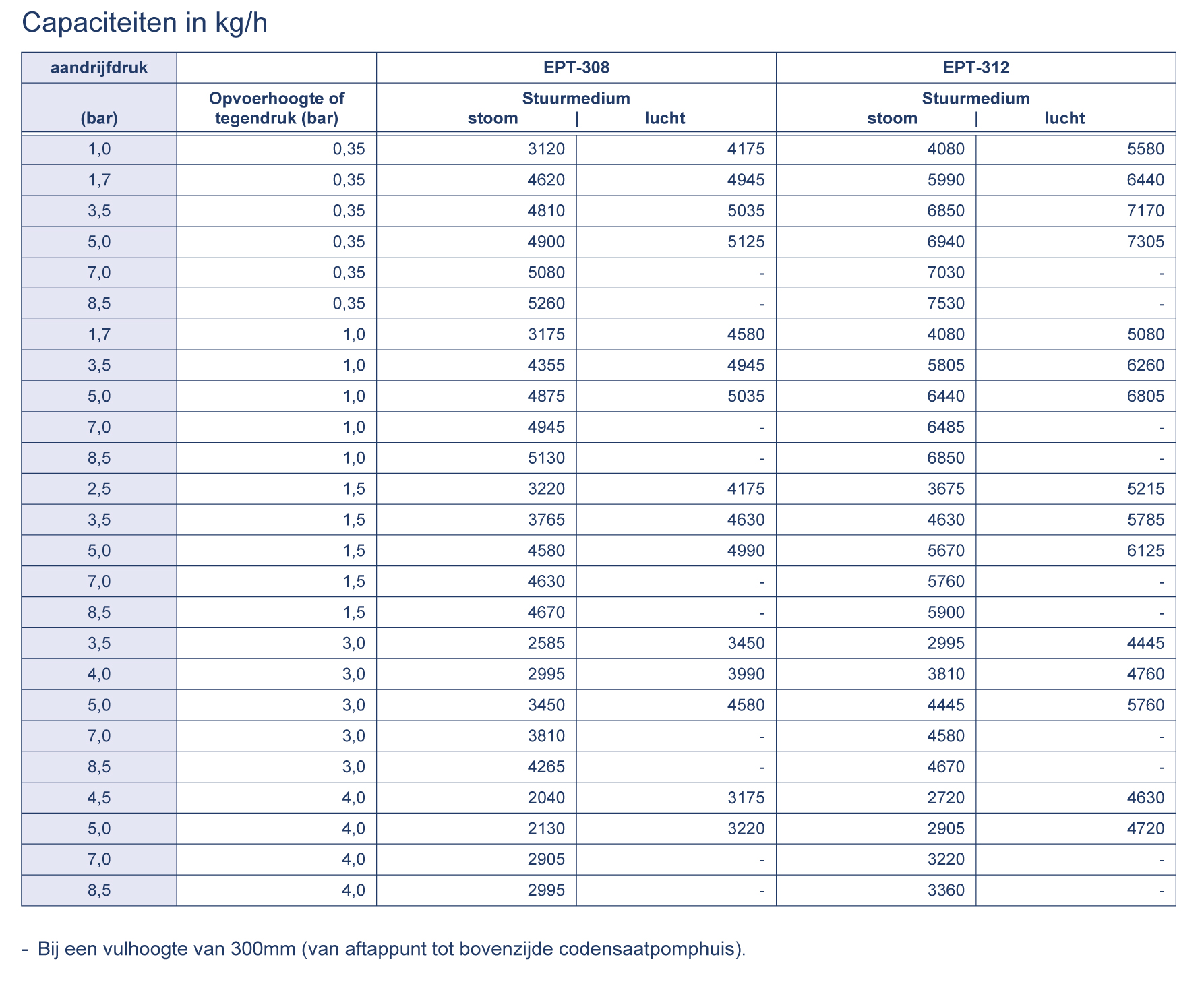

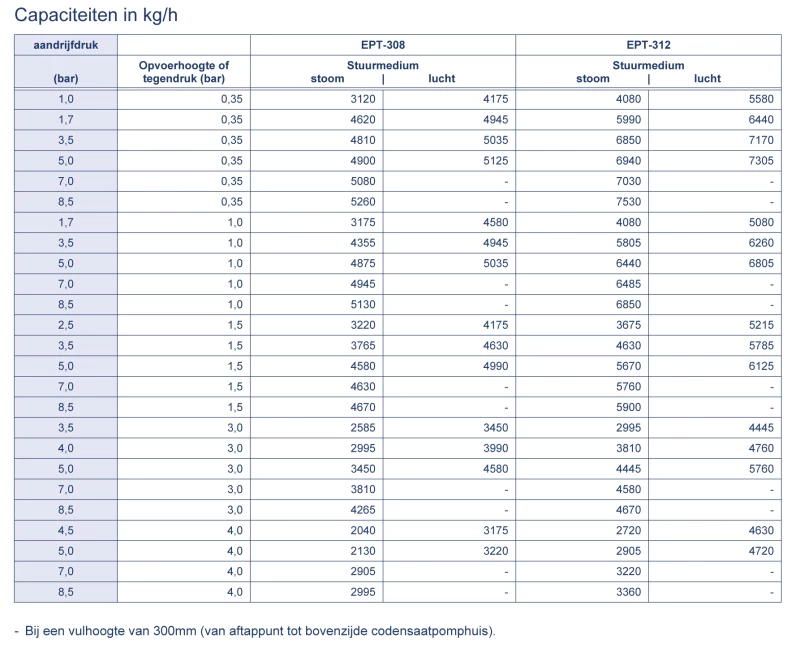

| aandrijfdruk | EPT-308 | EPT-312 | ||||
|---|---|---|---|---|---|---|
| (bar) | Opvoerhoogte of tegendruk (bar) | Stuurmedium stoom | lucht | EPT-308 | EPT-312 | Bestellen | |
| 1,0 | 0,35 | 3120 | 4175 | 4080 | 5580 | |
| 1,7 | 0,35 | 4620 | 4945 | 5990 | 6440 | |
| 3,5 | 0,35 | 4810 | 5035 | 6850 | 7170 | |
| 5,0 | 0,35 | 4900 | 5125 | 6940 | 7305 | |
| 7,0 | 0,35 | 5080 | - | 7030 | - | |
| 8,5 | 0,35 | 5260 | - | 7530 | - | |
| 1,7 | 1,0 | 3175 | 4580 | 4080 | 5080 | |
| 3,5 | 1,0 | 4355 | 4945 | 5805 | 6260 | |
| 5,0 | 1,0 | 4875 | 5035 | 6440 | 6805 | |
| 7,0 | 1,0 | 4945 | - | 6485 | - | |
| 8,5 | 1,0 | 5130 | - | 6850 | - | |
| 2,5 | 1,5 | 3220 | 4175 | 3675 | 5215 | |
| 3,5 | 1,5 | 3765 | 4630 | 4630 | 5785 | |
| 5,0 | 1,5 | 4580 | 4990 | 5670 | 6125 | |
| 7,0 | 1,5 | 4630 | - | 5760 | - | |
| 8,5 | 1,5 | 4670 | - | 5900 | - | |
| 3,5 | 3,0 | 2585 | 3450 | 2995 | 4445 | |
| 4,0 | 3,0 | 2995 | 3990 | 3810 | 4760 | |
| 5,0 | 3,0 | 3450 | 4580 | 4445 | 5760 | |
| 7,0 | 3,0 | 3810 | - | 4580 | - | |
| 8,5 | 3,0 | 4265 | - | 4670 | - | |
| 4,5 | 4,0 | 2040 | 3175 | 2720 | 4630 | |
| 5,0 | 4,0 | 2130 | 3220 | 2905 | 4720 | |
| 7,0 | 4,0 | 2905 | - | 3220 | - | |
| 8,5 | 4,0 | 2995 | - | 3360 | - | |

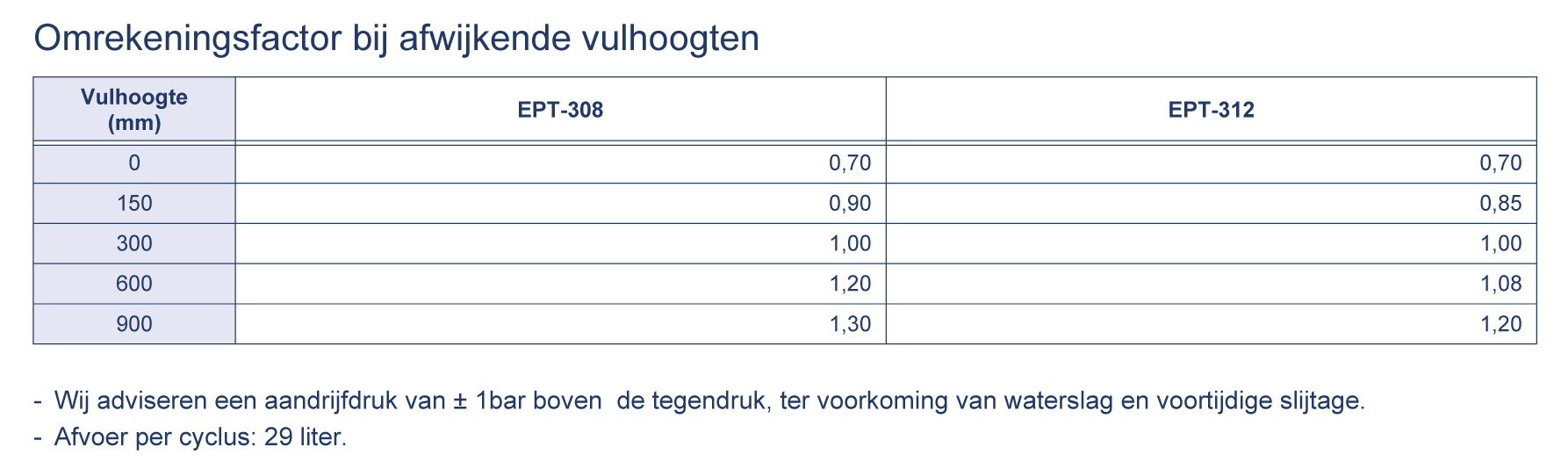

| Vulhoogte (mm) | EPT-308 | EPT-312 | Bestellen |
|---|---|---|---|
| 0 | 0,70 | 0,70 | |
| 150 | 0,90 | 0,85 | |
| 300 | 1,00 | 1,00 | |
| 600 | 1,20 | 1,08 | |
| 900 | 1,30 | 1,20 |
Wij adviseren een aandrijfdruk van ± 1bar boven de tegendruk, ter voorkoming van waterslag en voortijdige slijtage.
Afvoer per cyclus: 29 liter.
Afvoer per cyclus: 29 liter.
Ook leverbaar
- kijkglas
- geheel RVS uitvoering
- isolatie
Specificaties
| Type | EPT-300 serie |
| Materiaal | Smeedstaal |
| Mechanisme | RVS |
| Kleppen | RVS |
| Terugslagkleppen | RVS |
| Veer | Inconel X-750 |
| | |
| Werkdruk | max 9 bar |
| Aansluitingen | Aandrijfdruk 1/2" BSPT |
| Ontluchting 1" BSPT | |
| Kijkglas 1/2" BSPT (optioneel) | |
| In- en uitlaat flens PN16/40 ( meegeleverd) | |
| | |
| Temperatuur max. | 250ºC |
