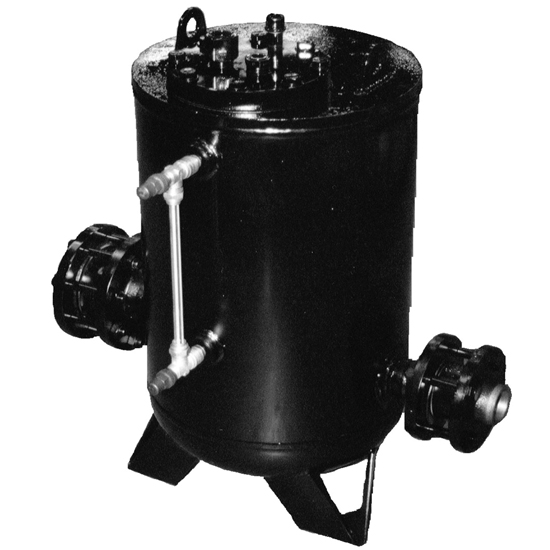

Smeedstalen condensaatpomp | EPT-400 serie
Verticale uitvoering
Geschikt voor: afvoer bij een te lage druk of tegendruk
- Werkend op stoom of lucht, geen externe energie nodig.
- Voorkomt waterslag en corrosie in warmtewisselaars.
- Besparend, voert condensaat terug.
- Door verticale uitvoering minder vloeroppervlakte nodig.
Selecteer een uitvoering:
Selecteer een uitvoering

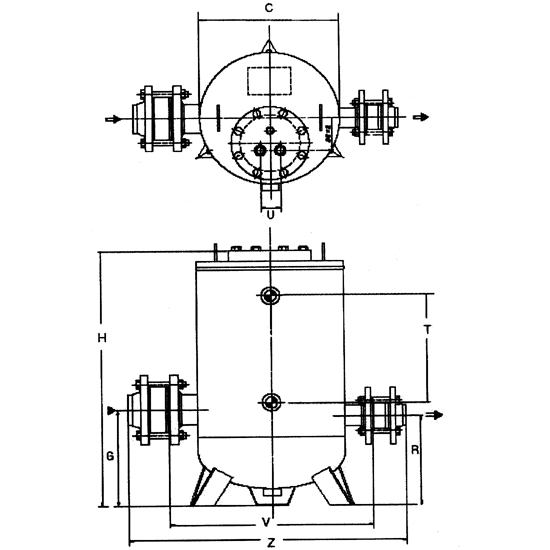

| aansluiting | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Art.nr. | in | uit | Z C | G H | R T U | gewicht (kg) | Bestellen |
| 6044011000025 | DN 25 | DN 25 | 680 400 | 260 710 | 240 305 57 | 67 | |
| aansluiting | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Art.nr. | in | uit | Z C | G H | R T U | gewicht (kg) | Bestellen |
| 6044111000040 | DN 40 | DN 40 | 710 400 | 260 710 | 240 305 57 | 71 | |
| aansluiting | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Art.nr. | in | uit | Z C | G H | R T U | gewicht (kg) | Bestellen |
| 6044211000050 | DN 50 | DN 50 | 730 400 | 260 710 | 240 305 57 | 75 | |
| aansluiting | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Art.nr. | in | uit | Z C | G H | R T U | gewicht (kg) | Bestellen |
| 6044311000080 | DN 80 | DN 50 | 750 400 | 260 710 | 240 305 57 | 88 | |

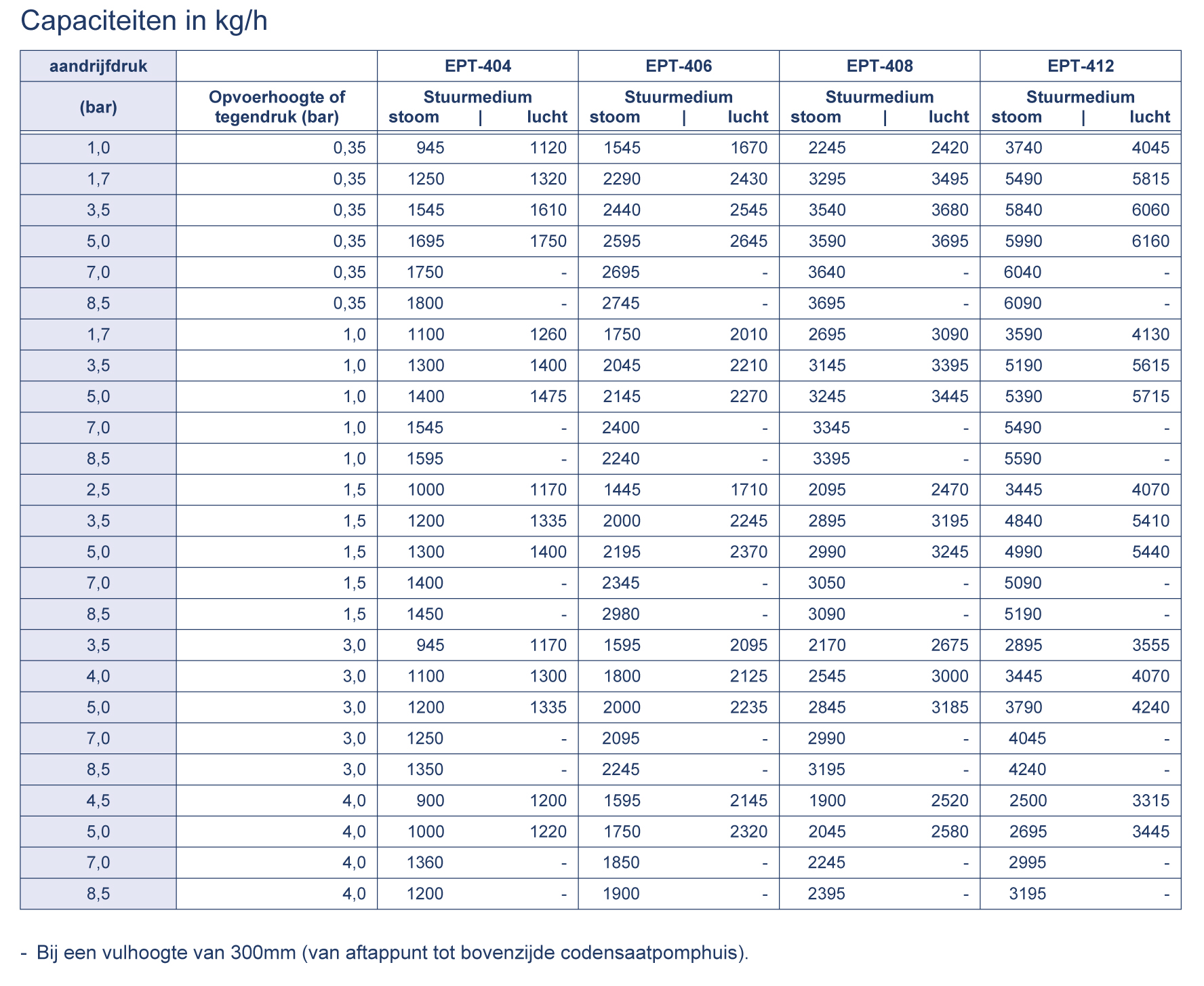

| aandrijfdruk | EPT-404 | EPT-406 | EPT-408 | EPT-412 | ||
|---|---|---|---|---|---|---|
| (bar) | Opvoerhoogte of tegendruk (bar) | Stuurmedium stoom / lucht | Bestellen | |||
| 1,0 | 0,35 | 945 1120 | 1545 1670 | 2245 2420 | 3740 4045 | |
| 1,7 | 0,35 | 1250 1320 | 2290 2430 | 3295 3495 | 5490 5815 | |
| 3,5 | 0,35 | 1545 1610 | 2440 2545 | 3540 3680 | 5840 6060 | |
| 5,0 | 0,35 | 1695 1750 | 2595 2645 | 3590 3695 | 5990 6160 | |
| 7,0 | 0,35 | 1750 - | 2695 - | 3640 - | 6040 - | |
| 8,5 | 0,35 | 1800 - | 2745 - | 3695 - | 6090 - | |
| 1,7 | 1,0 | 1100 1260 | 1750 2010 | 2695 3090 | 3590 4130 | |
| 3,5 | 1,0 | 1300 1400 | 2045 2210 | 3145 3395 | 5190 5615 | |
| 5,0 | 1,0 | 1400 1475 | 2145 2270 | 3245 3445 | 5390 5715 | |
| 7,0 | 1,0 | 1545 - | 2400 - | 3345 - | 5490 - | |
| 8,5 | 1,0 | 1595 - | 2240 - | 3395 - | 5590 - | |
| 2,5 | 1,5 | 1000 1170 | 1445 1710 | 2095 2470 | 3445 4070 | |
| 3,5 | 1,5 | 1200 1335 | 2000 2245 | 2895 3195 | 4840 5410 | |
| 5,0 | 1,5 | 1300 1400 | 2195 2370 | 2990 3245 | 4990 5440 | |
| 7,0 | 1,5 | 1400 - | 2345 - | 3050 - | 5090 - | |
| 8,5 | 1,5 | 1450 - | 2980 - | 3090 - | 5190 - | |
| 3,5 | 3,0 | 945 1170 | 1595 2095 | 2170 2675 | 2895 3555 | |
| 4,0 | 3,0 | 1100 1300 | 1800 2125 | 2545 3000 | 3445 4070 | |
| 5,0 | 3,0 | 1200 1335 | 2000 2235 | 2845 3185 | 3790 4240 | |
| 7,0 | 3,0 | 1250 - | 2095 - | 2990 - | 4045 - | |
| 8,5 | 3,0 | 1350 - | 2245 - | 3195 - | 4240 - | |
| 4,5 | 4,0 | 900 1200 | 1595 2145 | 1900 2520 | 2500 3315 | |
| 5,0 | 4,0 | 1000 1220 | 1750 2320 | 2045 2580 | 2695 3445 | |
| 7,0 | 4,0 | 1360 - | 1850 - | 2245 - | 2995 - | |
| 8,5 | 4,0 | 1200 - | 1900 - | 2395 - | 3195 - | |

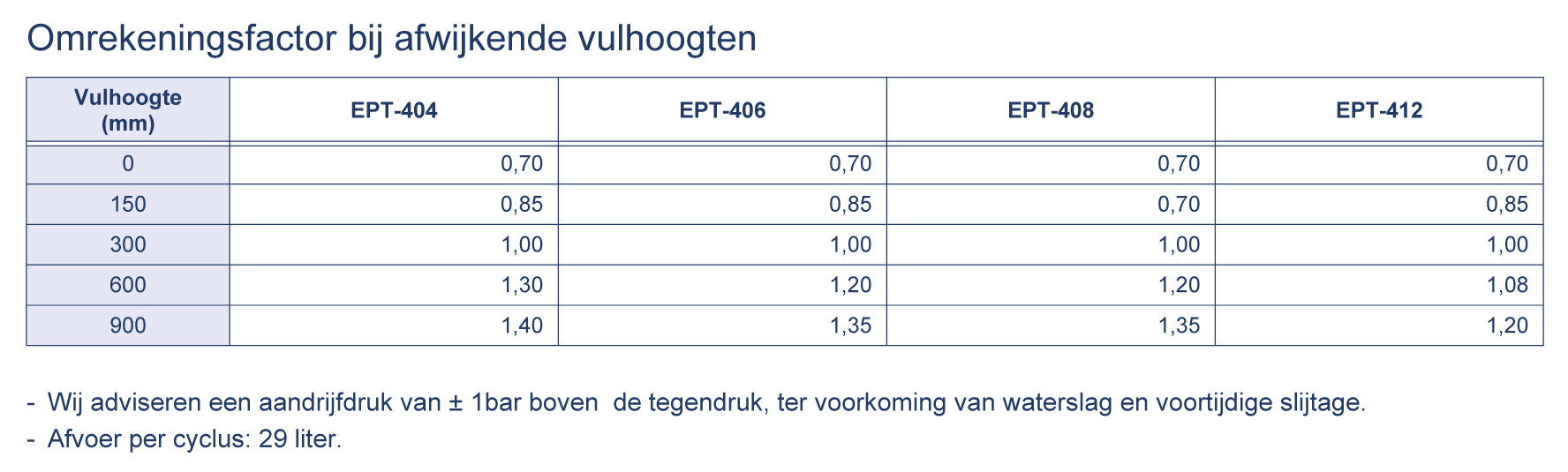

| Vulhoogte (mm) | EPT-404 | EPT-406 | EPT-408 | EPT-412 | Bestellen |
|---|---|---|---|---|---|
| 0 | 0,70 | 0,70 | 0,70 | 0,70 | |
| 150 | 0,85 | 0,85 | 0,70 | 0,85 | |
| 300 | 1,00 | 1,00 | 1,00 | 1,00 | |
| 600 | 1,30 | 1,20 | 1,20 | 1,08 | |
| 900 | 1,40 | 1,35 | 1,35 | 1,20 |
Wij adviseren een aandrijfdruk van ± 1bar boven de tegendruk, ter voorkoming van waterslag en voortijdige slijtage.
Afvoer per cyclus: 29 liter.
Afvoer per cyclus: 29 liter.
Ook leverbaar
- kijkglas
- geheel RVS uitvoering
- cyclus teller
Specificaties
| Type | EPT-400 serie |
| Materiaal | Smeedstaal |
| Mechanisme | RVS |
| Kleppen | RVS |
| Terugslagkleppen | RVS |
| Veer | Inconel X-750 |
| | |
| Werkdruk | max 9 bar |
| Aansluitingen | Aandrijfdruk 1/2" BSPT |
| Ontluchting 1" BSPT | |
| Kijkglas 1/2" BSPT (optioneel) | |
| In- en uitlaat flens PN16/40 ( meegeleverd) | |
| Aftap 1/2" BSPT | |
| Temperatuur | 343ºC |
