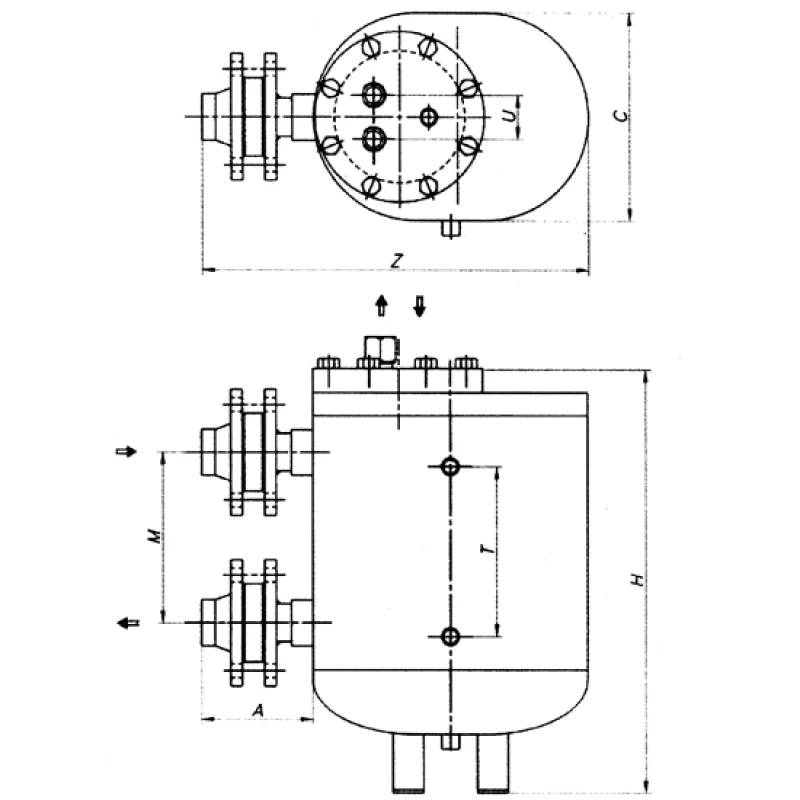

Aansluiting Afmetingen (mm)
Art.nr. in uit      Z    C   A    H   M    T    U gewicht (kg) Bestellen
6042112290025 DN 25 DN 25 489   270      129     550 224   223    57 50
Aansluiting Afmetingen (mm)
Art.nr. in uit       Z    C  A    H  M    T    U gewicht (kg) Bestellen
6042212290040 DN40 DN40 505   270 145     550      224   223    57 51

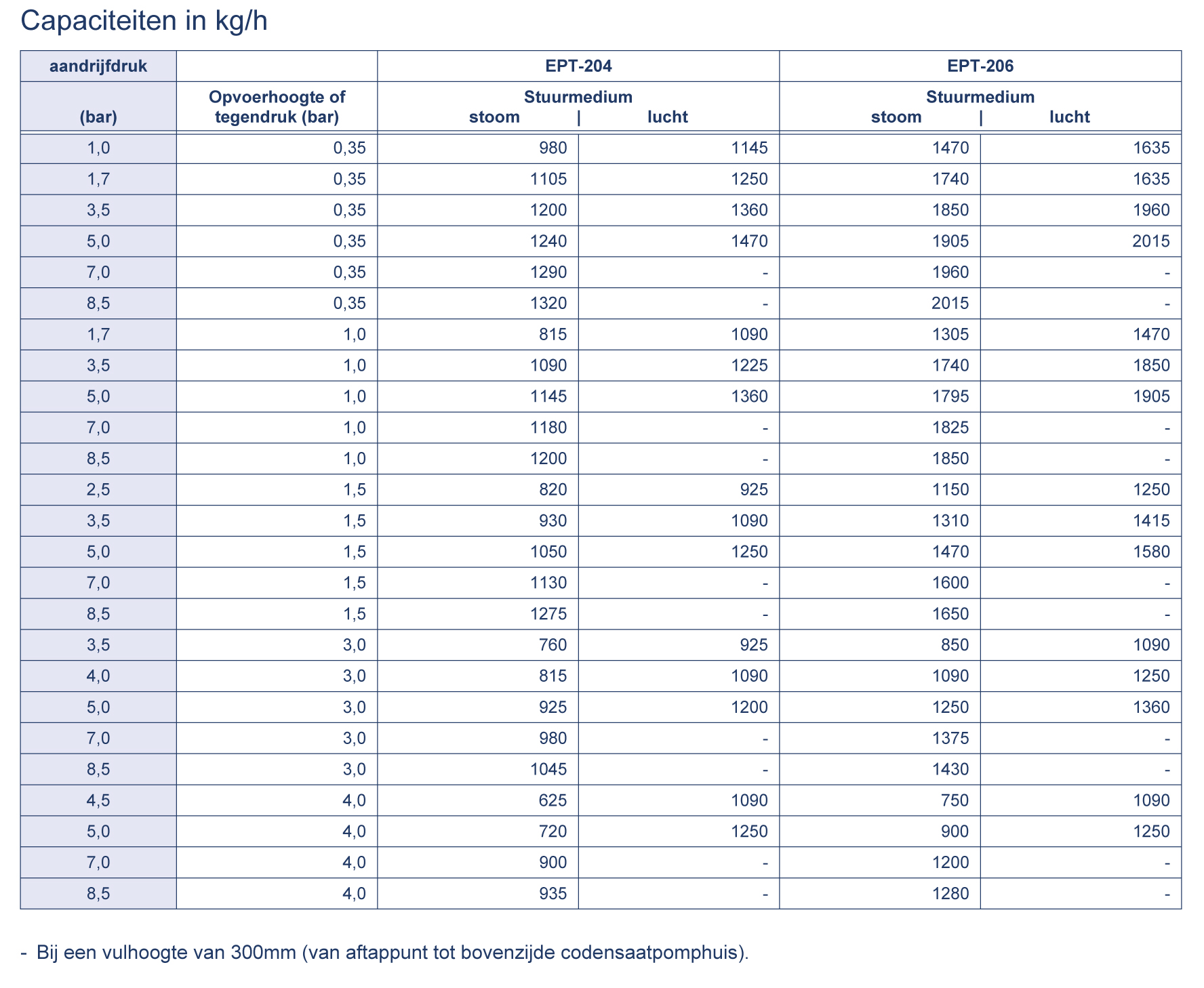

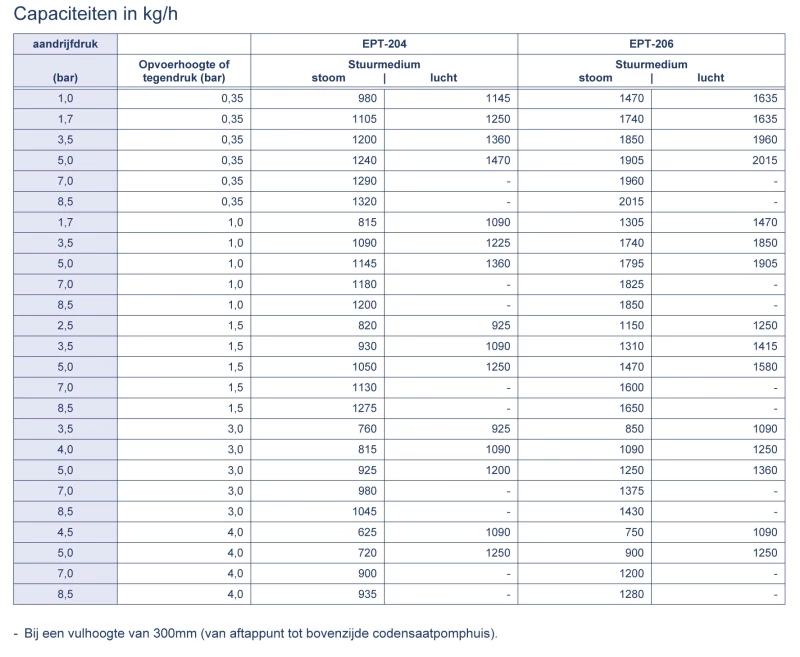

aandrijfdruk EPT-204 EPT-206

(bar)
Opvoerhoogte of
tegendruk (bar)
Stuurmedium
stoom      |       lucht
EPT-204 EPT-206 Bestellen
1,0 0,35 980 1145 1470 1635
1,7 0,35 1105 1250 1740 1635
3,5 0,35 1200 1360 1850 1960
5,0 0,35 1240 1470 1905 2015
7,0 0,35 1290 - 1960 -
8,5 0,35 1320 - 2015 -
1,7 1,0 815 1090 1305 1470
3,5 1,0 1090 1225 1740 1850
5,0 1,0 1145 1360 1795 1905
7,0 1,0 1180 - 1825 -
8,5 1,0 1200 - 1850 -
2,5 1,5 820 925 1150 1250
3,5 1,5 930 1090 1310 1415
5,0 1,5 1050 1250 1470 1580
7,0 1,5 1130 - 1600 -
8,5 1,5 1275 - 1650 -
3,5 3,0 760 925 850 1090
4,0 3,0 815 1090 1090 1250
5,0 3,0 925 1200 1250 1360
7,0 3,0 980 - 1375 -
8,5 3,0 1045 - 1430 -
4,5 4,0 625 1090 750 1090
5,0 4,0 720 1250 900 1250
7,0 4,0 900 - 1200 -
8,5 4,0 935 - 1280 -

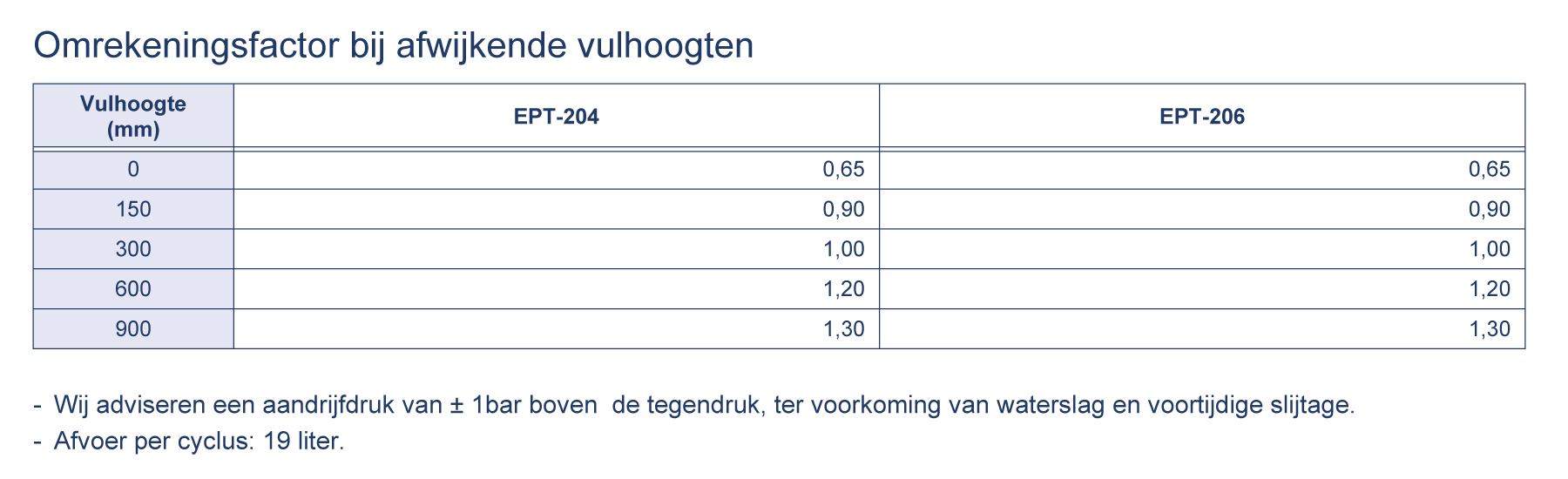

Vulhoogte
(mm)
EPT-204 EPT-206 Bestellen
0 0,65 0,65
150 0,90 0,90
300 1,00 1,00
600 1,20 1,20
900 1,30 1,30
Wij adviseren een aandrijfdruk van ± 1bar boven de tegendruk, ter voorkoming van waterslag en voortijdige slijtage.
Afvoer per cyclus: 19 liter.

Ook leverbaar

  • kijkglas
  • geheel RVS uitvoering
  • cyclus teller
