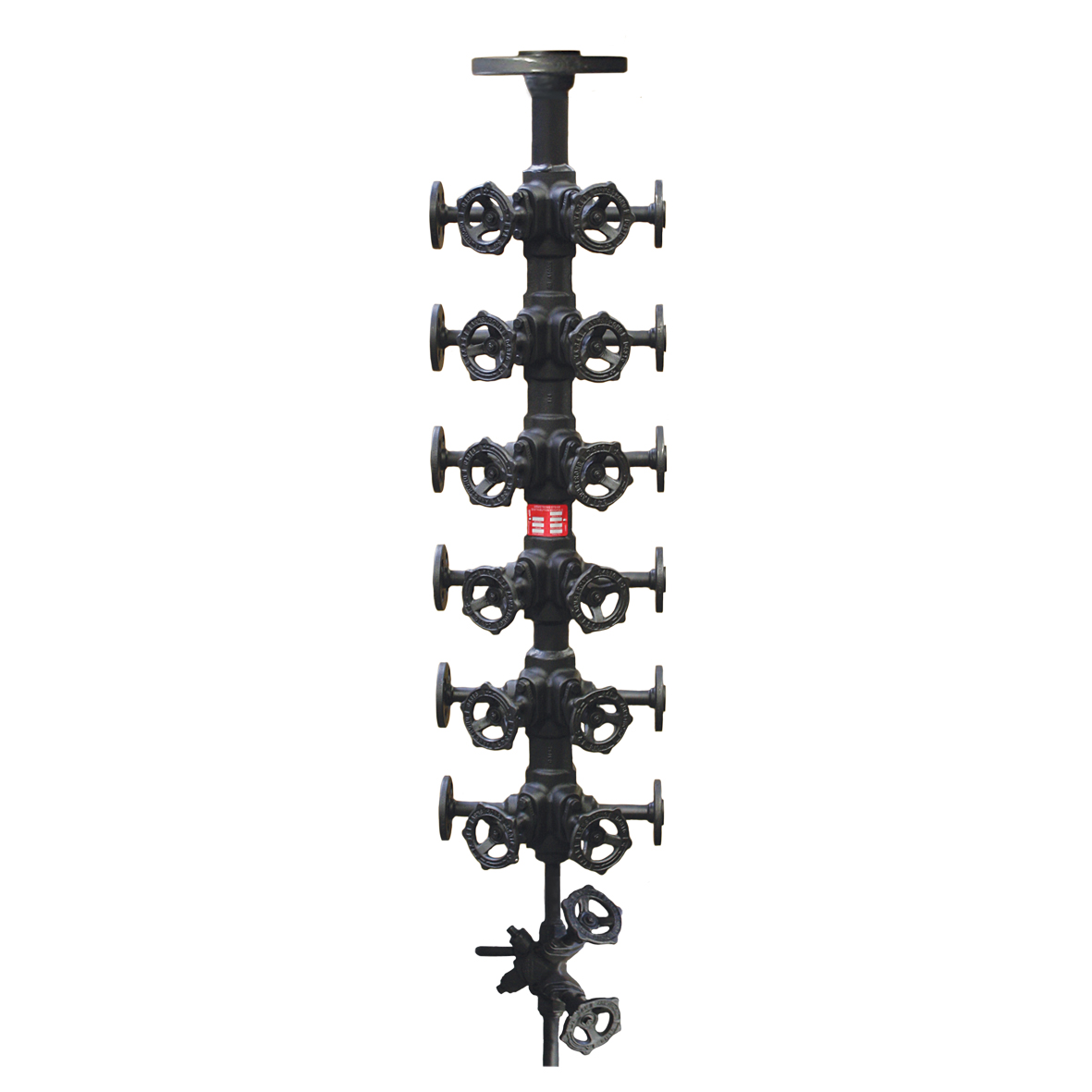

Smeedstalen Compact Manifold  -  MSD

Smeedstalen Compact Manifold  |  MSD

Smeedstalen Compact Manifold  |  MSD
Smeedstalen Compact Manifold  |  MSD
Smeedstalen Compact Manifold  |  MSD

NPT of Socket-Weld aansluiting, PN 40

Geschikt voor: stoomtracing

  • Efficiënt, ruimtebesparend.
  • Lage onderhoudskosten.
  • Eenvoudige montage.
  • Met Calonat isolatiedeken eenvoudig te isoleren.
  • Onderhoudsvriendelijk.
Specificaties
Smeedstalen Compact Manifold  |  MSD
Smeedstalen Compact Manifold  |  MSD
Smeedstalen Compact Manifold  |  MSD

Selecteer een uitvoering:

Selecteer een uitvoering

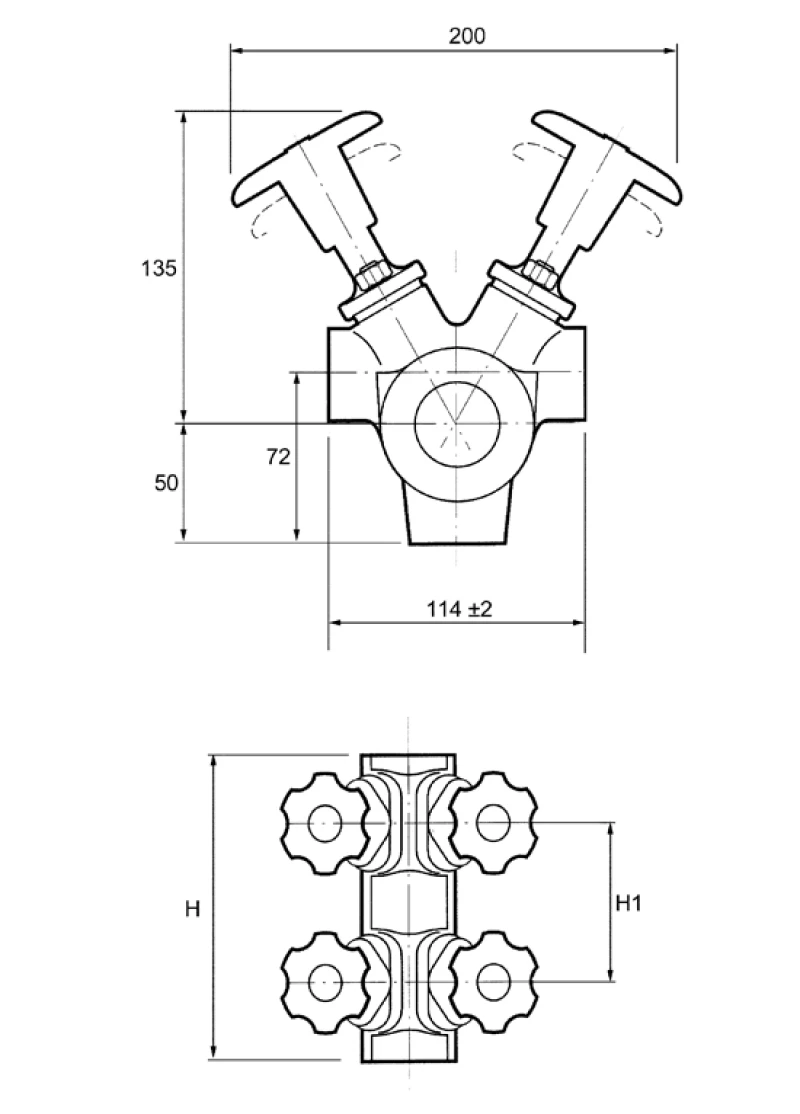

Afmetingen (mm) Tracing aansluitingen gewicht
Art.nr. Model H H1 Aantal (kg) Bestellen
6301616000004 MSD 160-04 272 162 4 10,0
6301616000008 MSD 160-08 596 162 8 20,0
6301616000012 MSD 160-12 920 162 12 30,0
6302616000004 MSD 120-04 240 120 4 9,0
6302616000008 MSD 120-08 480 120 8 18,0
6302616000012 MSD 120-12 720 120 12 27,0
Afmetingen (mm) Tracing aansluitingen gewicht
Art.nr. Model H H1 Aantal (kg) Bestellen
6301614000004 MSD 160-04 272 162 4 10,0
6301614000008 MSD 160-08 596 162 8 20,0
6301614000012 MSD 160-12 920 162 12 30,0
6302614000004 MSD 120-04 240 120 4 9,0
6302614000008 MSD 120-08 480 120 8 18,0
6302614000012 MSD 120-12 720 120 12 27,0

Ook leverbaar

  • Calonat isolatiedekens
  • ANSI uitvoeringen

Specificaties

Type MSD
Materiaal Smeedstaal A 105
Drukklasse PN 40
Header-aansluiting 1.1/2" socket-weld
Tracer-aansluiting 1/2" socket-weld of NPT binnendraad
Afsluiters Staal A 105
Spindel/Plunjer RVS 17% Cr
Afdichting KLINGER KX-modul
Draadeind/moer Staal ASTM A 193-B7/A 194-2H
Max. druk 32 bar
Max. temperatuur +400ºC
Contact

Voor meer informatie over onze manifolds kunt u contact opnemen met:
