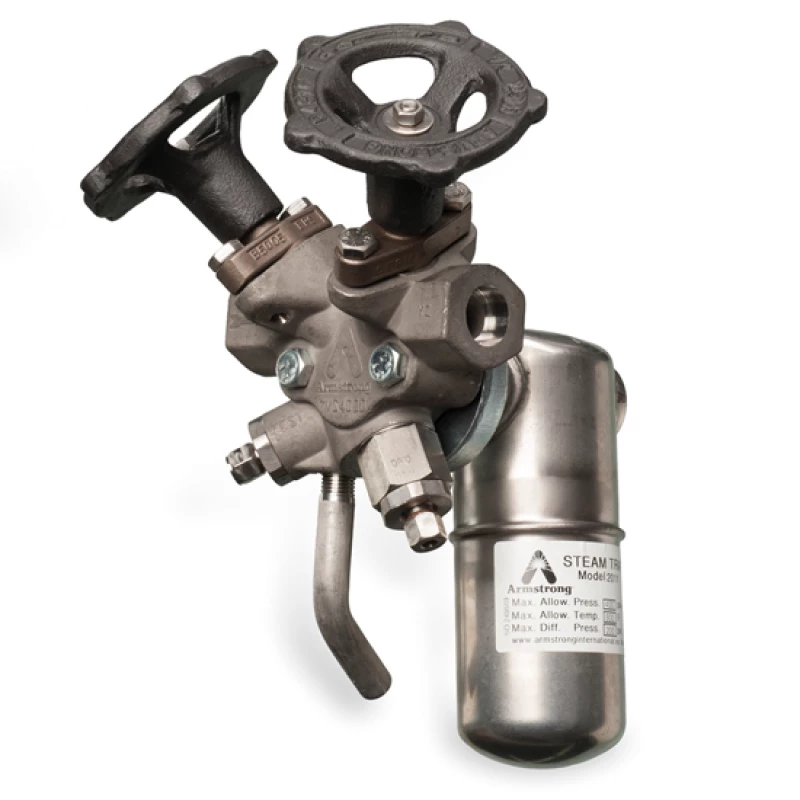

RVS Armstrong trap valve station  -  TVS 4000

RVS Armstrong trap valve station  |  TVS 4000

RVS Armstrong trap valve station  |  TVS 4000
RVS Armstrong trap valve station  |  TVS 4000

aansluitblok voor montage condenspotten

Geschikt voor: type 2000, AB-3000, CD-3300 en WT-type

  • Efficiënt en ruimtebesparend.
  • Geïntegreerde filter, inblokafsluiters (plunjer), aftap en testkraan.
  • Universeel voor alle typen.
  • Snelle montage c.q. vervanging door bevestiging met 2 bouten.
  • Afdichting d.m.v. spiraalgewonden pakking.
  • Stromingsrichting links-rechts en rechts-links.
Specificaties
RVS Armstrong trap valve station  |  TVS 4000
RVS Armstrong trap valve station  |  TVS 4000

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. Omschrijving Bestellen
6321320201015 connector met 1/2" BSPT aansluiting
6321320201020 connector met 3/4" BSPT aansluiting
6321610201015 connector met 1/2" lasaansluiting (SW)
6321610201020 connector met 3/4" lasaansluiting (SW)
6321140201015 connector met DN15 PN40 flensaansluiting
6321140201020 connector met DN20 PN40 flensaansluiting
Art.nr. Omschrijving Bestellen
6321320101015 connector met 1/2" BSPT aansluiting
6321320101020 connector met 3/4" BSPT aansluiting
6321610101015 connector met 1/2" lasaansluiting (SW)
6321610101020 connector met 3/4" lasaansluiting (SW)
6321140101015 connector met DN15 PN40 flensaansluiting
6321140101020 connector met DN20 PN40 flensaansluiting

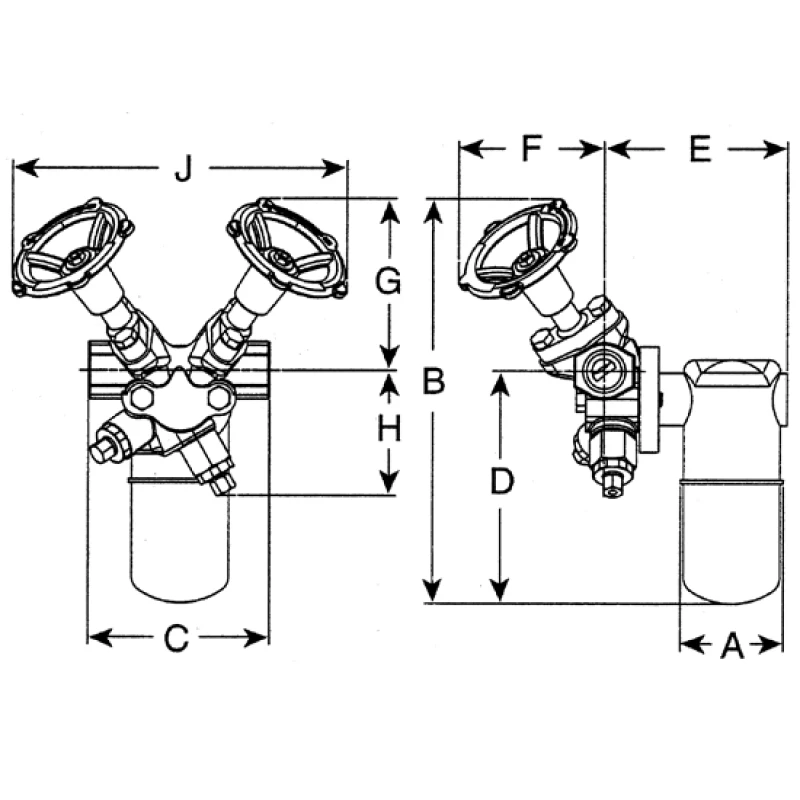

Afmetingen (mm)
Aansluiting A B C D E J Gewicht (kg) Bestellen
Flens DN15 68 243 384 117 114 222 6,5
Flens DN20 68 243 384 117 114 222 8,1
Afmetingen (mm)
Aansluiting A B C D E J Gewicht (kg) Bestellen
Flens DN15 68 268 384 144 122 222 6,7
Flens DN20 68 268 384 144 122 222 8,3
Afmetingen (mm)
Aansluiting A B C D E J Gewicht (kg) Bestellen
Flens DN15 99 318 384 187 149 222 7,9
Flens DN20 99 318 384 187 149 222 9,5

Ook leverbaar

  • ANSI flenzen

Specificaties

Type TVS 4000
Materiaal RVS A351
Handwielen Gietijzer
Aansluitingen BSPT draad, socket weld of RVS flens aansluiting
Contact

Voor meer informatie over onze trap valve stations kunt u contact opnemen met:
