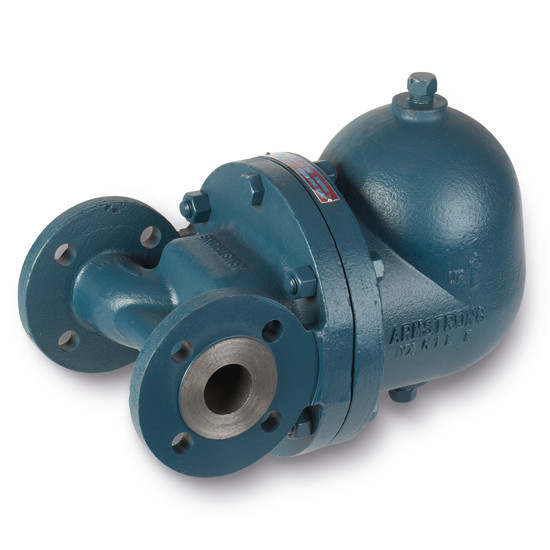

Nodulair gietijzeren Armstrong vlotter condenspot  -  AIC-serie

Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie

Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie
Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie
Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie
Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie

met thermische ontluchter DN 40 en DN 50

Geschikt voor: procestoepassingen, warmtewisselaars

  • Voert condensaat direct af, zonder stuwing.
  • Grote ontluchtingscapaciteit.
  • Continue afvoer van condensaat.
  • Stromingsrichting voor de horizontale uitvoering van rechts naar links.
Specificaties
Downloads
Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie
Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie
Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie
Nodulair gietijzeren Armstrong vlotter condenspot  |  AIC-serie

Selecteer een uitvoering:

Selecteer een uitvoering

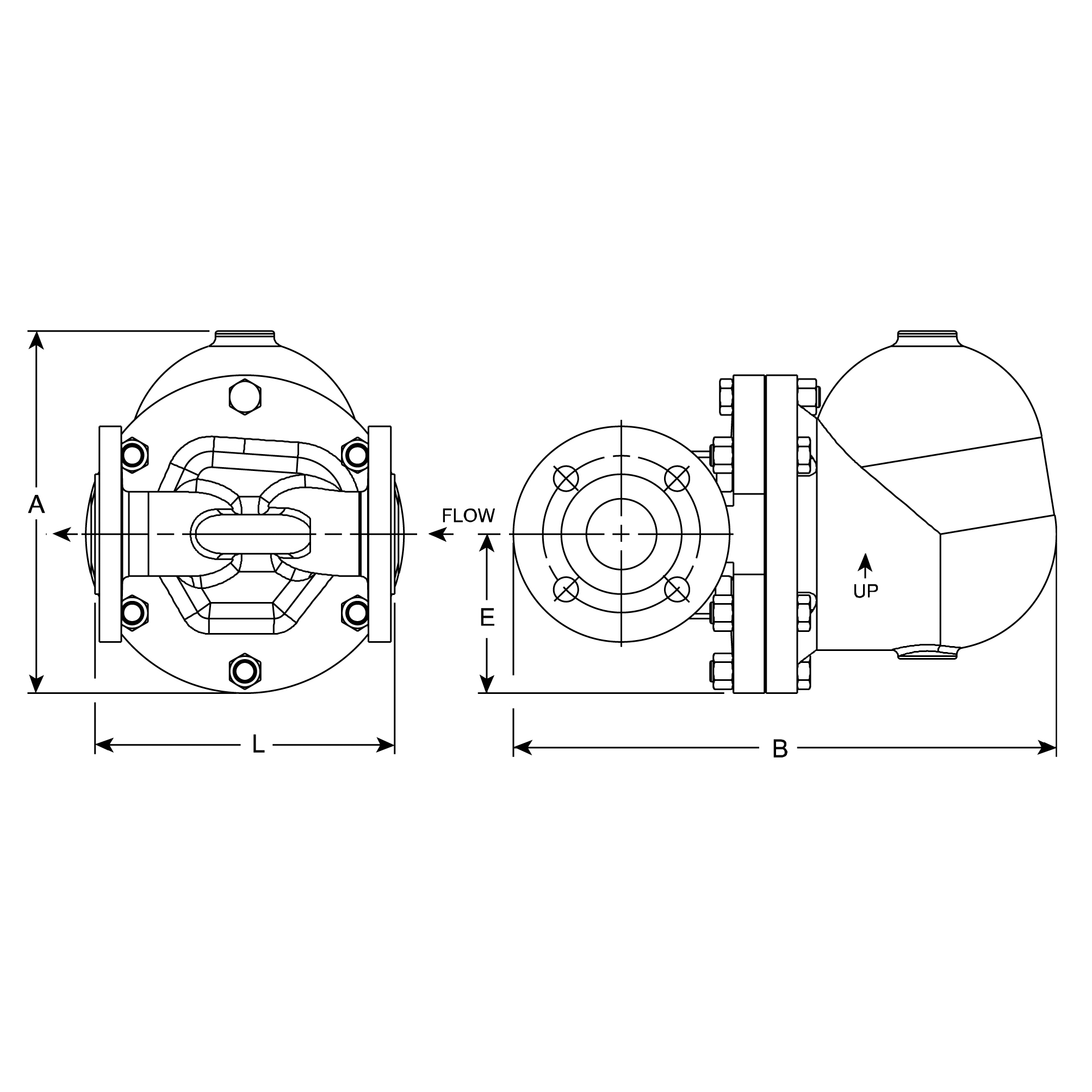

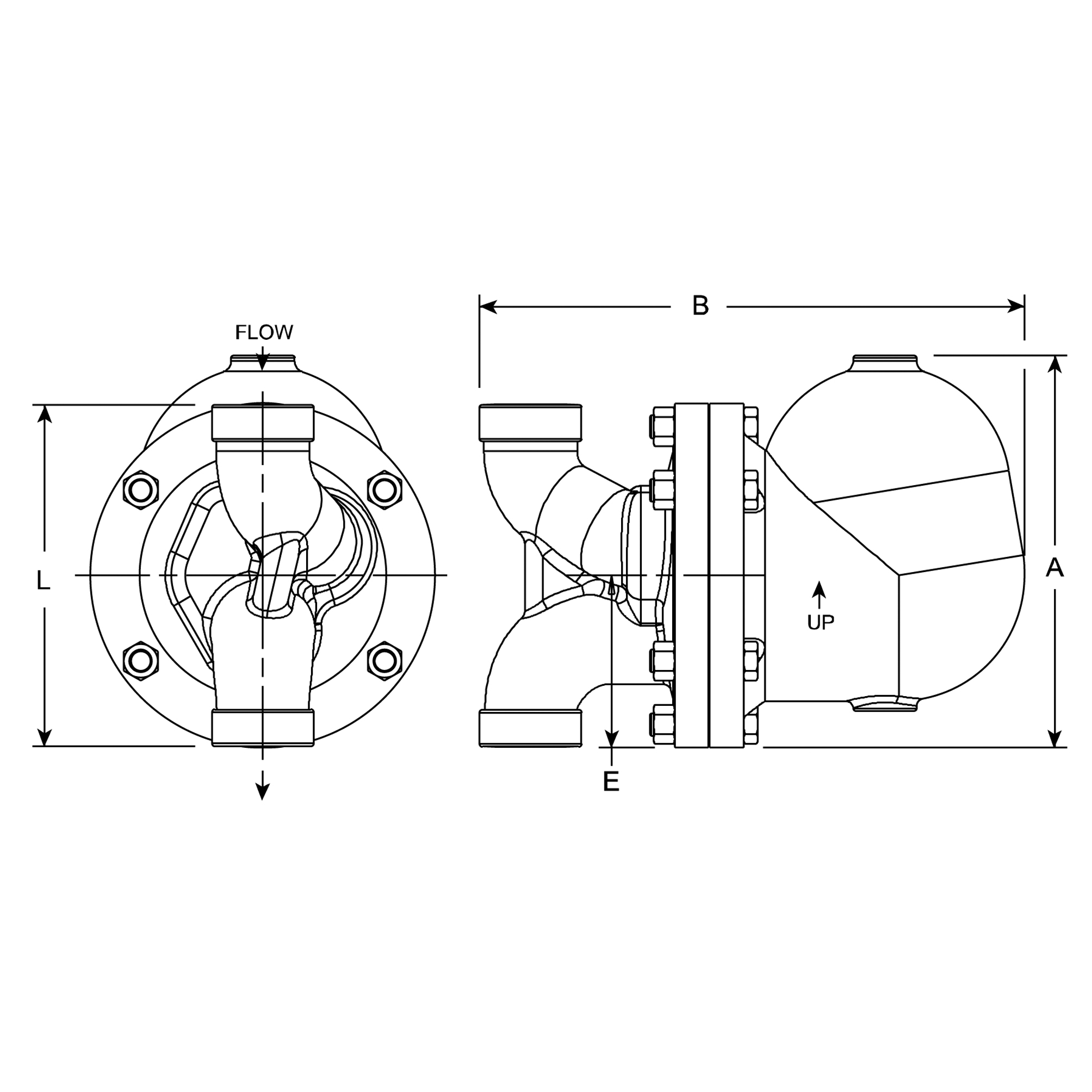

Drukverschil Afmetingen (mm)
Art.nr. Aansluiting Orifice max (bar) A B L E Gewicht (kg) Bestellen
6009832322340 2" 3/4" 32 278 333 300 122 32
6009832312340 11/2" 1.3/8" 7 278 326 270 122 32
6009832072340 11/2" 1" 14 278 326 270 122 32
6009832322350 11/2" 3/4" 32 278 326 270 122 32
6009832312350 2" 1.3/8" 7 278 333 300 122 32
6009832072350 2" 1" 14 278 333 300 122 32
Drukverschil Afmetingen (mm)
Art.nr. Aansluiting Orifice max (bar) A B L E Gewicht (kg) Bestellen
6009832322440 11/2" 1.3/8" 7 278 326 270 122 32
6009832312440 11/2" 1" 14 278 326 270 122 32
6009832072440 11/2" 3/4" 32 278 326 270 122 32
6009832322450 2" 1.3/8" 7 278 333 300 122 32
6009832312450 2" 1" 14 278 333 300 122 32
6009832072450 2" 3/4" 32 278 333 300 122 32
Drukverschil Afmetingen (mm)
Art.nr. Aansluiting Orifice max (bar) A B L E Gewicht (kg) Bestellen
6009814322340 DN40 1.3/8" 7 278 411 230 122 34
6009814312340 DN40 1" 14 278 411 230 122 34
6009814072340 DN40 3/4" 32 278 411 230 122 34
6009814322350 DN50 1.3/8" 7 278 420 230 122 34
6009814312350 DN50 1" 14 278 420 230 122 34
6009814072350 DN50 3/4" 32 278 420 230 122 34
Drukverschil Afmetingen (mm)
Art.nr. Aansluiting Orifice max (bar) A B L E Gewicht (kg) Bestellen
6009814322440 DN40 1.3/8" 7 278 411 230 122 34
6009814312440 DN40 1" 14 278 411 230 122 34
6009814072440 DN40 3/4" 32 278 411 230 122 34
6009814322450 DN50 1.3/8" 7 278 420 230 122 34
6009814312450 DN50 1" 14 278 420 230 122 34
6009814072450 DN50 3/4" 32 278 420 230 122 34

Specificaties

Type AIC-serie
Materiaal Nod. gietijzer EN-GJS-400-184 (EN1563)
Binnenwerk RVS
Klep en zitting RVS 17-4PH
Ontluchter Hasteloy
Pakking Grafiet
Werkdruk max. 32 bar
Aansluitingen BSP draad of PN 40 flensaansluiting
Temperatuur Max. 300ºC
Ook leverbaar Vacuümbreker, NPT uitvoering
