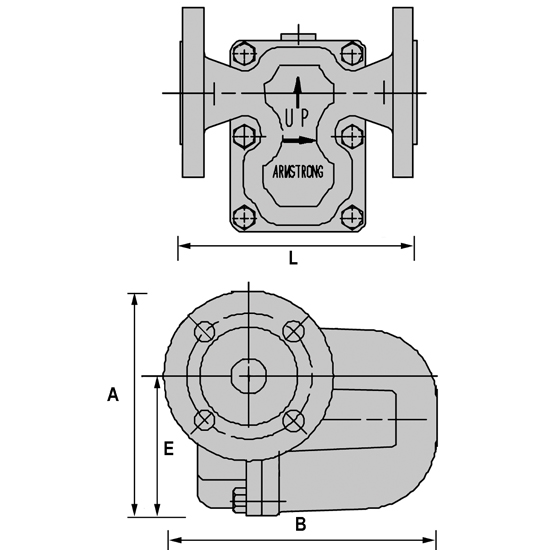

Drukverschil | Afmetingen (mm) | ||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | Aansluiting | Orifice | max (bar) | A | B | L | E | Gewicht (kg) | Bestellen |
6009832190015 | 1/2" | 1/4" | 1,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832200015 | 1/2" | 7/32" | 2,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832250015 | 1/2" | 1/8" | 5,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832300015 | 1/2" | 3/32" | 8,5 | 135 | 175 | 160 | 96 | 4,4 | |
6009832280015 | 1/2" | 5/64" | 14,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832190020 | 3/4" | 1/4" | 1,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832200020 | 3/4" | 7/32" | 2,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832250020 | 3/4" | 1/8" | 5,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832300020 | 3/4" | 3/32" | 8,5 | 135 | 175 | 160 | 96 | 4,4 | |
6009832280020 | 3/4" | 5/64" | 14,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832190025 | 1 " | 1/4" | 1,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832200025 | 1 " | 7/32" | 2,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832250025 | 1 " | 1/8" | 5,0 | 135 | 175 | 160 | 96 | 4,4 | |
6009832300025 | 1 " | 3/32" | 8,5 | 135 | 175 | 160 | 96 | 4,4 | |
6009832280025 | 1 " | 5/64" | 14,0 | 135 | 175 | 160 | 96 | 4,4 |
Drukverschil | Afmetingen (mm) | ||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | Aansluiting | Orifice | max (bar) | A | B | L | E | Gewicht (kg) | Bestellen |
6009812190015 | DN15 | 1/4" | 1,0 | 142 | 175 | 150 | 96 | 6,2 | |
6009812200015 | DN15 | 7/32" | 2,0 | 142 | 175 | 150 | 96 | 6,2 | |
6009812250015 | DN15 | 1/8" | 5,0 | 142 | 175 | 150 | 96 | 6,2 | |
6009812300015 | DN15 | 3/32" | 8,5 | 142 | 175 | 150 | 96 | 6,2 | |
6009812280015 | DN15 | 5/64" | 14,0 | 142 | 175 | 150 | 96 | 6,2 | |
6009812190020 | DN20 | 1/4" | 1,0 | 147 | 180 | 150 | 96 | 6,5 | |
6009812200020 | DN20 | 7/32" | 2,0 | 147 | 180 | 150 | 96 | 6,5 | |
6009812250020 | DN20 | 1/8" | 5,0 | 147 | 180 | 150 | 96 | 6,5 | |
6009812300020 | DN20 | 3/32" | 8,5 | 147 | 180 | 150 | 96 | 6,5 | |
6009812280020 | DN20 | 5/64" | 14,0 | 147 | 180 | 150 | 96 | 6,5 | |
6009812190025 | DN25 | 1/4" | 1,0 | 152 | 185 | 160 | 96 | 7,0 | |
6009812200025 | DN25 | 7/32" | 2,0 | 152 | 185 | 160 | 96 | 7,0 | |
6009812250025 | DN25 | 1/8" | 5,0 | 152 | 185 | 160 | 96 | 7,0 | |
6009812300025 | DN25 | 3/32" | 8,5 | 152 | 185 | 160 | 96 | 7,0 | |
6009812280025 | DN25 | 5/64" | 14,0 | 152 | 185 | 160 | 96 | 7,0 |

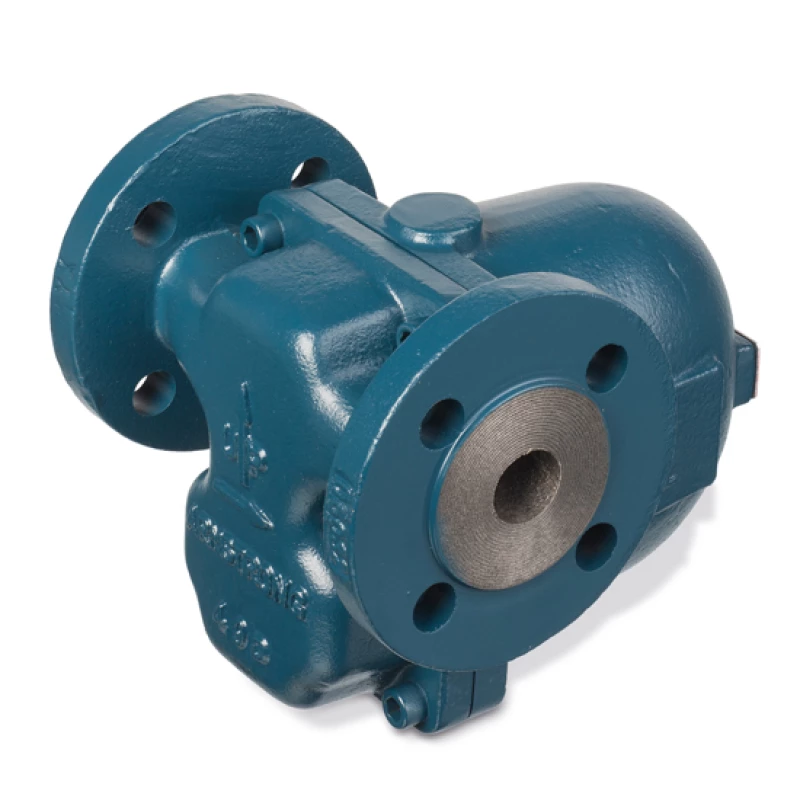

Type | AIC-serie |
Materiaal | Nod. gietijzer EN-GJS-400-15 (EN1563) |
Binnenwerk | RVS 304 |
Klep en zitting | RVS 17-4PH |
Ontluchter | Hasteloy |
Pakking | Grafiet |
|
|
Werkdruk max. | 14 bar |
|
|
Aansluitingen | BSP draad of PN 16 flensaansluiting |
|
|
Temperatuur | max. 232ºC |
|
|
Ook leverbaar | Vacuumbreker (geschikt tot 10 bar) |
Voor meer informatie over bolvlotter condenspotten kunt u contact opnemen met:
