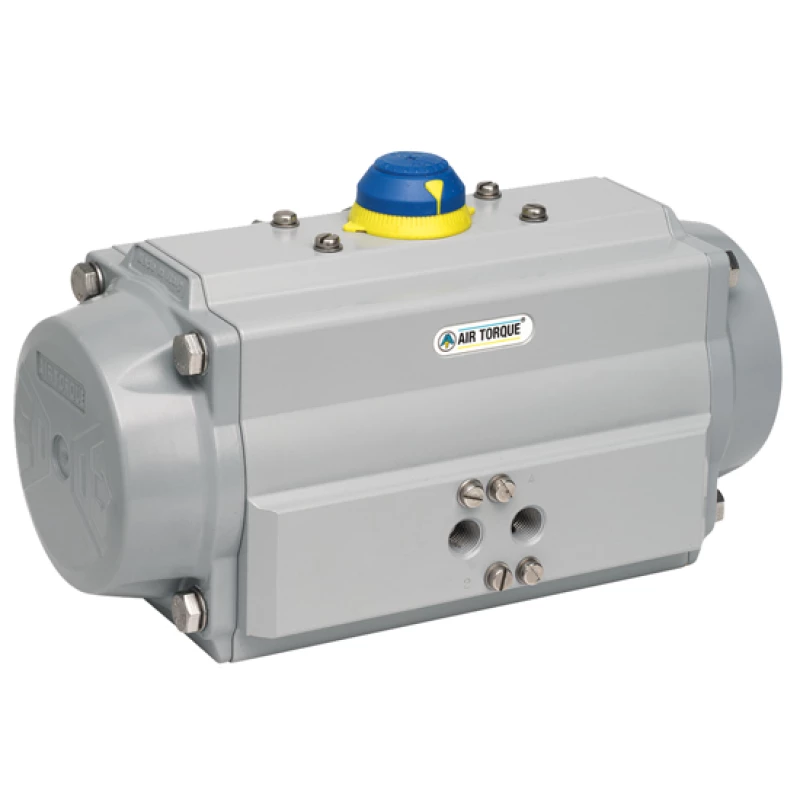

Air Torque pneumatische actuator  -  AT..S12 E

Air Torque pneumatische actuator  |  AT..S12 E

Air Torque pneumatische actuator  |  AT..S12 E
Air Torque pneumatische actuator  |  AT..S12 E

Veerretour, coating E

Geschikt voor: kogelkranen, vlinderkleppen, plugafsluiters en driewegkogelkranen

  • De Air Torque pneumatische actuators zijn volledig gestandaardiseerd voor het aansluiten van magneetventielen, standstellers, eindstandmelders en montage op appendages.
  • Zeer goede corrosiebestendigheid.
  • Slagbegrenzing tweezijdig instelbaar, eenvoudig vanaf buitenzijde, gepatenteerd ontwerp.
  • De enkelwerkende actuator wordt standaard geleverd met 6 veren aan beide zijden. Naar gelang de toepassing kunnen er veren worden verwijderd om het draaimoment aan te passen bij lagere druk luchtvoorziening.
  • Veren zijn reeds voorgespannen en voorzien van een beschermende coating.
  • Standaard voorzien van standindicatie.
  • De standindicatie kan worden gebruikt t.b.v. inductieve standmelders.
Specificaties
Air Torque pneumatische actuator  |  AT..S12 E
Air Torque pneumatische actuator  |  AT..S12 E

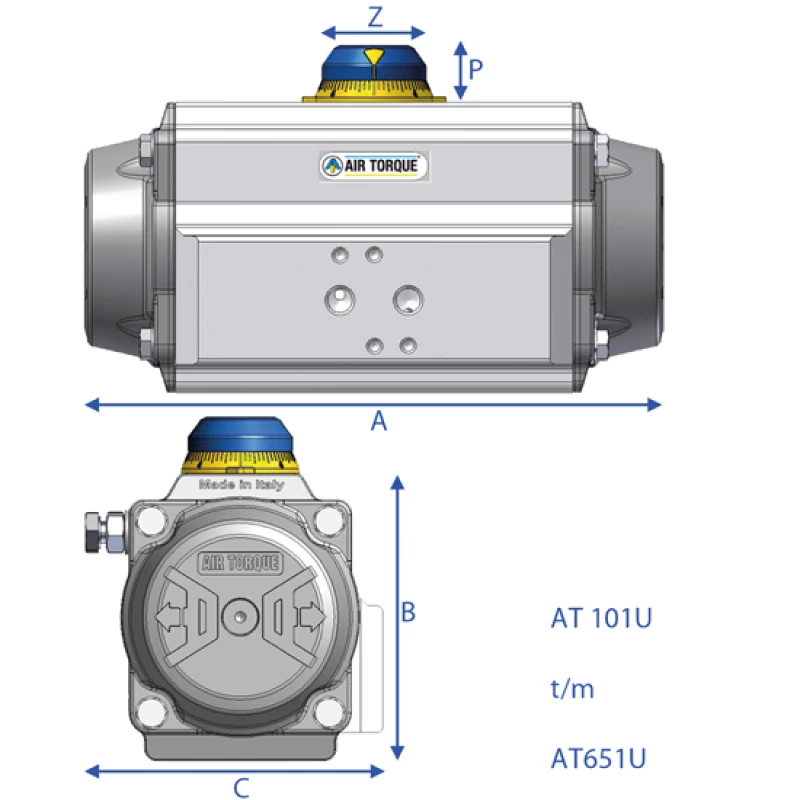

Max. Moment (Nm) Aansluitmaten / Afmetingen (mm)
Art.nr. Type Veer start / eind Onderzijde Bovenzijde A x B x C x P x Z Bestellen
8001111250051 AT051U-S8-E 12,8 /   7,9 F03 vk 9 80 x 30 x 20 136  69  71  20  42
8001111250052 AT051U-S8-E 12,8 /   7,9 F04 vk11 80 x 30 x 20 136  69  71  20  42
8001111250101 AT101U-S12-E 20,2 /  13,3 F05/F07 vk14 80 x 30 x 20 154  85  85  20  42
8001111250201 AT201U-S12-E 41,5 /  26,5 F05/F07 vk17 80 x 30 x 20 204  102 93  20  40
8001111250251 AT251U-S12-E 69,3 /  44,0 F05/F07 vk17 80 x 30 x 20 241  115 106 20  42
8001111250301 AT301U-S12-E 94,5 /  60,8 F07/F10 vk22 80 x 30 x 20 259  127 119 20  42
8001111250351 AT351U-S12-E 157  /  98,4 F07/F10 vk22 80 x 30 x 30 304  145 136 30  58
8001111250401 AT401U-S12-E 198  /   126 F07/F10 vk27 80 x 30 x 30 333  157 147 30  58
8001111250451 AT451U-S12-E 309  /   198 F10/F12 vk27 80 x 30 x 30 395  177 166 30  68
8001111250501 AT501U-S12-E 399  /   269 F10/F12 vk27 80 x 30 x 30 423  196 181 30  68
8001111250551 AT551U-S12-E 568  /   379 F10/F12 vk27 130 x 30 x 50 474  221 200 50  80
8001111250601 AT601U-S12-E 756  /   510 F14 vk36 130 x 30 x 50 528  245 222 50  80
8001111250651 AT651U-S12-E 1.251  /   865 F14 vk36 130 x 30 x 50 605  299 262 50 115
8001111250701 AT701U-S12-E 1.922  / 1.309 F16 vk46 130 x 30 x 50 710  330 330 50 115
8001111250751 AT751U-S12-E 2.620  / 1.754 F16 vk46 130 x 30 x 50 812  383 371 50 115
8001111250801 AT801U-S12-E 2.971  / 2.207 F25 vk55 130 x 30 x 50 855  410 418 50 115
8001111251001 AT1001U-S12-E 5.938  / 4.068 F30 vk75 200 x 50 x 80 950  518 528 50 135

Ook leverbaar

  • andere coatings
  • extreem lage temperatuur toepassing: (-55ºC tot +80ºC)
  • hoge temperatuur toepassing: O-ringen FPM (-15ºC tot +150ºC)
  • zie het leveringsprogramma van Air Torque voor 180º, 3-positie, RVS actuators en speciale uitvoeringen

Specificaties

Type AT..S12 E
Materiaal Geëxtrudeerd aluminium, hard geanodiseerd + PTFE coating(coating E)
As RVS 316
Veren Hooggelegeerd staal, epoxy coating
Deksels Aluminium, gechromatiseerd, PTFE coating
Zuigers Aluminium, geanodiseerd
Afdichtingen NBR
Standindicatie Polypropyleen + GF
Medium droge of gesmeerde lucht
Mediumdruk 2,5 tot 8 bar
Temperatuur -40ºC tot +80ºC
Hoekverdraaiing 90º
Eindaanslag -5º tot +15º in gesloten positie en +5º tot -15º in open positie
Aansluiting vierkant dubbel vierkant 45º en 90º
Aansluiting ISO 5211
NAMUR (VDI/VDE 3845)
Normen EN ISO 9001
ATEX 94/9/EC - EX II 2 GD T95ºC / T165ºC
SIL 3 IEC 61508
