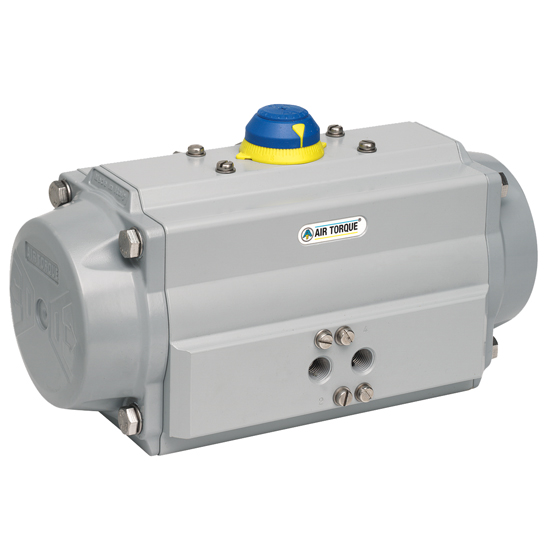

Air Torque pneumatische actuator  -  AT..D E

Air Torque pneumatische actuator  |  AT..D E

Air Torque pneumatische actuator  |  AT..D E
Air Torque pneumatische actuator  |  AT..D E

Dubbelwerkend, coating E

Geschikt voor: kogelkranen, vlinderkleppen, plugafsluiters en driewegkogelkranen

  • De Air Torque pneumatische actuators zijn volledig gestandaardiseerd voor het aansluiten van magneetventielen, standstellers, eindstandmelders en montage op appendages.
  • Zeer goede corrosiebestendigheid.
  • Slagbegrenzing tweezijdig instelbaar, eenvoudig vanaf buitenzijde, gepatenteerd ontwerp.
  • Moment gelijk over volledige slag.
  • Standaard voorzien van standindicatie.
  • De standindicatie kan worden gebruikt t.b.v. inductieve standmelders.
Specificaties
Air Torque pneumatische actuator  |  AT..D E
Air Torque pneumatische actuator  |  AT..D E

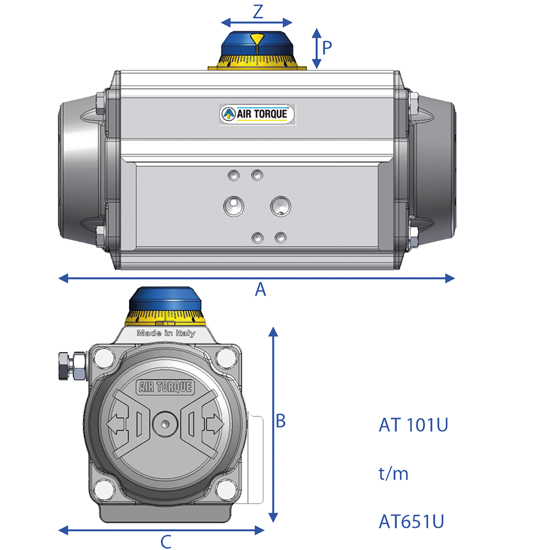

Max. Moment (Nm) Aansluitmaten / Afmetingen (mm)
Art.nr. Type bij stuurdruk 6 bar Onderzijde Bovenzijde A x B x C x P x Z Bestellen
8001111260051 AT051U-D-E 19,9 F03 vk 9 80 x 30 x 20 137  69  72  20  42
8001111260052 AT051U-D-E 19,9 F04 vk11 80 x 30 x 20 137  69  72  20  42
8001111260101 AT101U-D-E 35,2 F05/F07 vk14 80 x 30 x 20 154  85  85  20  42
8001111260201 AT201U-D-E 69,8 F05/F07 vk17 80 x 30 x 20 204 102  93  20  42
8001111260251 AT251U-D-E 109,8 F05/F07 vk17 80 x 30 x 20 241 115  103  20  42
8001111260301 AT301U-D-E 160 F07/F10 vk22 80 x 30 x 20 259 127 119  20  42
8001111260351 AT351U-D-E 258 F07/F10 vk22 80 x 30 x 30 304 145 137  30  58
8001111260401 AT401U-D-E 332 F07/F10 vk27 80 x 30 x 30 333 157 147  30  58
8001111260451 AT451U-D-E 522 F10/F12 vk27 80 x 30 x 30 395 177 166  30  68
8001111260501 AT501U-D-E 681 F10/F12 vk27 80 x 30 x 30 423 196 181  30  68
8001111260551 AT551U-D-E 919 F10/F12 vk27 130 x 30 x 50 474 221 200  50 80
8001111260601 AT601U-D-E 1.276 F14 vk36 130 x 30 x 50 528 245 218  50 80
8001111260651 AT651U-D-E 2.144 F14 vk36 130 x 30 x 50 605 299 258  50 115
8001111260701 AT701U-D-E 3.112 F16 vk46 130 x 30 x 50 710 330 319  50 115
8001111260751 AT751U-D-E 4.308 F16 vk46 130 x 30 x 50 812 383 371  50 115
8001111260801 AT801U-D-E 5.405 F25 vk55 130 x 30 x 50 855 410 418  50 115
8001111261001 AT1001U-D-E 10.007 F30 vk75 200 x 30 x 80 950 518 528  80 135

Ook leverbaar

  • andere coatings
  • extreem lage temperatuur toepassing: (-55ºC tot +80ºC)
  • hoge temperatuur toepassing: O-ringen FPM (-15ºC tot +150ºC)
  • zie het leveringsprogramma van Air Torque voor 180º, 3-positie, RVS actuators en speciale uitvoeringen

Specificaties

Type AT..D E
Materiaal Geëxtrudeerd aluminium, hard geanodiseerd + PTFE coating (coating E)
As RVS 316
Deksels Aluminium, gechromatiseerd, PTFE coating
Zuigers Aluminium, geanodiseerd
Afdichtingen NBR
Standindicatie Polypropyleen + GF
Medium droge of gesmeerde lucht
Mediumdruk 2,5 tot 8 bar
Temperatuur -40ºC tot +80ºC
Hoekverdraaiing 90º
Eindaanslag -5º tot +15º in gesloten positie en +5º tot -15º in open positie
Aansluiting vierkant dubbel vierkant 45º en 90º
Aansluiting ISO 5211
NAMUR (VDI/VDE 3845)
Normen EN ISO 9001
ATEX 94/9/EC - EX II 2 GD T95ºC / T165ºC
SIL 3 IEC 61508
