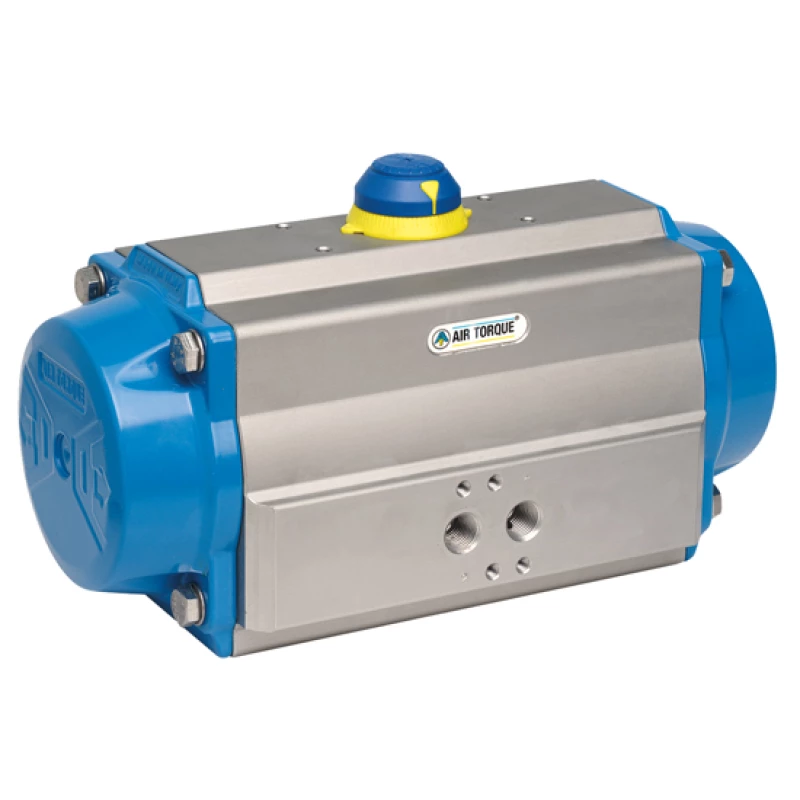

Air Torque pneumatische actuator  -  AT..S12 A

Air Torque pneumatische actuator  |  AT..S12 A

Air Torque pneumatische actuator  |  AT..S12 A
Air Torque pneumatische actuator  |  AT..S12 A

Veerretour, coating A

Geschikt voor: kogelkranen, vlinderkleppen, plugafsluiters en driewegkogelkranen

  • De Air Torque pneumatische actuators zijn volledig gestandaardiseerd voor het aansluiten van magneetventielen, standstellers, eindstandmelders en montage op appendages.
  • Zeer goede corrosiebestendigheid.
  • Slagbegrenzing tweezijdig instelbaar, eenvoudig vanaf buitenzijde, gepatenteerd ontwerp.
  • De enkelwerkende actuator wordt standaard geleverd met 6 veren aan beide zijden. Naar gelang de toepassing kunnen er veren worden verwijderd om het draaimoment aan te passen.
  • Veren zijn reeds voorgespannen en voorzien van een beschermende coating.
  • Standaard voorzien van standindicatie.
  • De standindicatie kan worden gebruikt t.b.v. inductieve standmelders.
Specificaties
Air Torque pneumatische actuator  |  AT..S12 A
Air Torque pneumatische actuator  |  AT..S12 A

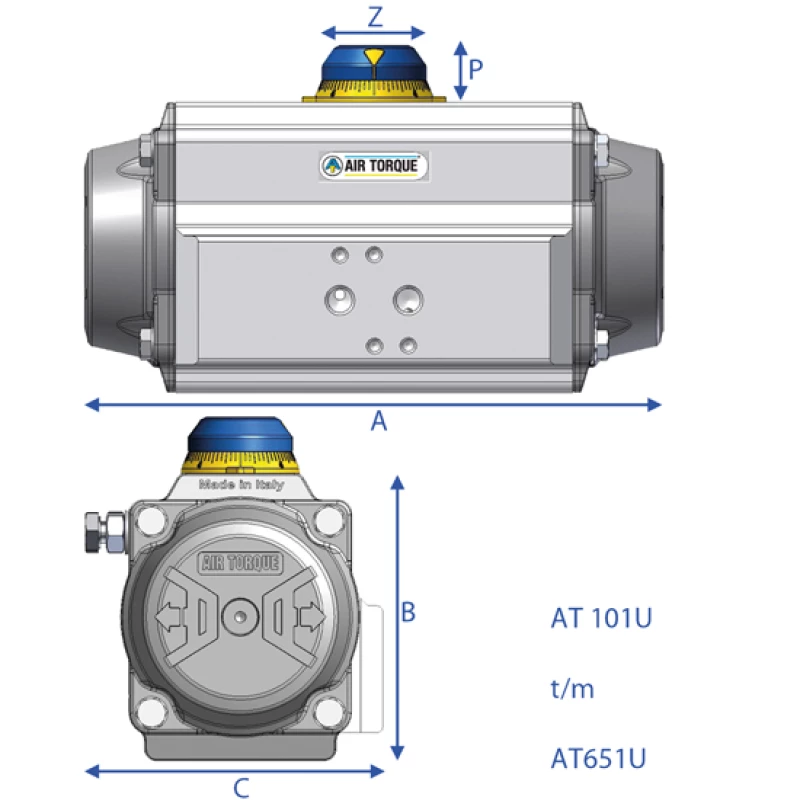

Max. Moment (Nm) Aansluitmaten / Afmetingen (mm)
Art.nr. Type Veer start / eind Onderzijde Bovenzijde A x B x C x P x Z Bestellen
8001111150045 AT045U-S3-3-A  9,6 /   5,0 F03 vk 9 80 x 30 x 15 118  66  62  20  42
8001111150051 AT051U-S8-A 12,8 /   7,9 F03 vk 9 80 x 30 x 20 135,5  69  71  20  42
8001111150052 AT051U-S8-A 12,8 /   7,9 F04 vk11 80 x 30 x 20 135,5  69  71  20  42
8001111150101 AT101U-S12-A 20,2 /  13,3 F05/F07 vk14 80 x 30 x 20 154  85  85  20  42
8001111150201 AT201U-S12-A 41,5 /  26,5 F05/F07 vk17 80 x 30 x 20 204 102  93  20  42
8001111150251 AT251U-S12-A 69,3 /  44,0 F05/F07 vk17 80 x 30 x 20 241 115  106  20  42
8001111150301 AT301U-S12-A 94,5 /  60,8 F07/F10 vk22 80 x 30 x 20 259 127 119  20  42
8001111150351 AT351U-S12-A 157  /  98,4 F07/F10 vk22 80 x 30 x 30 304 145 136  30  58
8001111150401 AT401U-S12-A 198  /   126 F07/F10 vk27 80 x 30 x 30 333 157 146,5  30  58
8001111150451 AT451U-S12-A 309  /   198 F10/F12 vk27 80 x 30 x 30 395 177 166  30  68
8001111150501 AT501U-S12-A 399  /   269 F10/F12 vk27 80 x 30 x 30 423 196 181  30  68
8001111150551 AT551U-S12-A 568  /   379 F10/F12 vk27 130 x 30 x 50 474 221 200  50 80
8001111150601 AT601U-S12-A 756  /   510 F14 vk36 130 x 30 x 50 528 245 221,5  50 80
8001111150651 AT651U-S12-A 1.251  /   865 F14 vk36 130 x 30 x 50 605 298,5 262  50 115
8001111150701 AT701U-S12-A 1.922  / 1.309 F16 vk46 130 x 30 x 50 710 330 330  50 115
8001111150751 AT751U-S12-A 2.620  / 1.754 F16 vk46 130 x 30 x 50 812 383 371  50 115
8001111150801 AT801U-S12-A 2.971  / 2.207 F25 vk55 130 x 30 x 50 855 410 418  50 115
8001111151001 AT1001U-S12-A 5.938  / 4.068 F30 vk75 200 x 50 x 80 950 518 528  80 135
De Air Torque enkelwerkende actuator is eenvoudig aan te passen naar een dubbelwerkende uitvoering.

Ook leverbaar

  • andere coatings
  • extreem lage temperatuur toepassing: (-55ºC tot +80ºC)
  • hoge temperatuur toepassing: O-ringen FPM (-15ºC tot +150ºC)
  • zie het leveringsprogramma van Air Torque voor 180º, 3-positie, RVS actuators en speciale uitvoeringen

Specificaties

Type AT..S12 A
Materiaal Geëxtrudeerd aluminium, hard geanodiseerd (coating A)
As Vernikkeld staal (ENP)
Veren Hooggelegeerd staal, epoxy coating
Deksels Aluminium, gechromatiseerd, polyester coating
Zuigers Aluminium, geanodiseerd
Afdichtingen NBR
Standindicatie Polypropyleen + GF
Medium droge of gesmeerde lucht
Mediumdruk 2,5 tot 8 bar
Temperatuur -40ºC tot +80ºC
Hoekverdraaiing 90º
Eindaanslag -5º tot +15º in gesloten positie en +5º tot 15º in open positie
Aansluiting ISO 5211
NAMUR (VDI/VDE 3845)
Normen EN ISO 9001
ATEX 94/9/EC - EX II 2 GD T95ºC / T165ºC
SIL 3 IEC 61508
