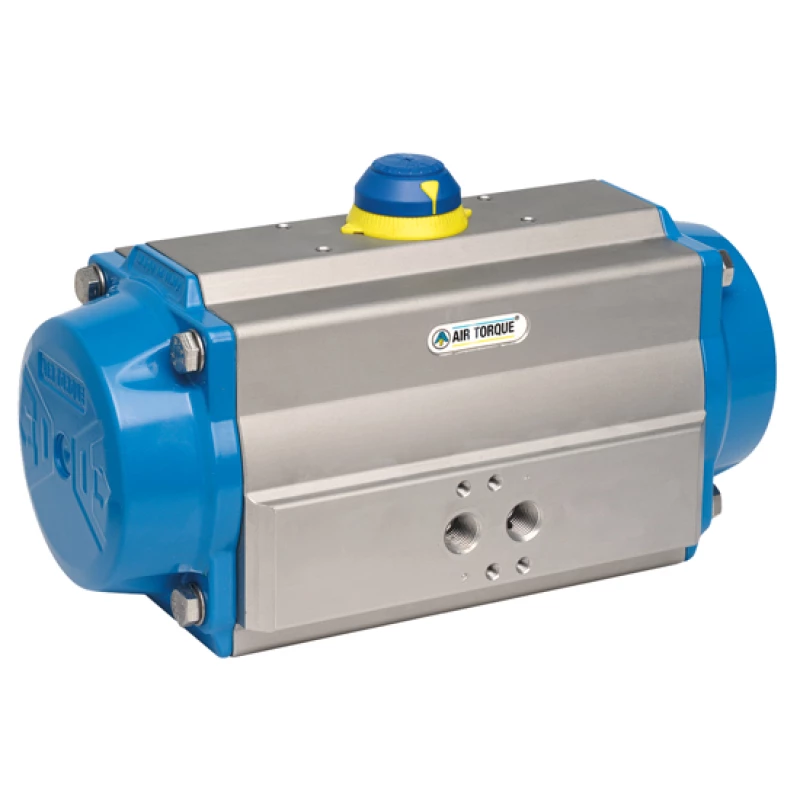

Air Torque pneumatische actuator  -  AT..D A

Air Torque pneumatische actuator  |  AT..D A

Air Torque pneumatische actuator  |  AT..D A
Air Torque pneumatische actuator  |  AT..D A

Dubbelwerkend, coating A

Geschikt voor: kogelkranen, vlinderkleppen, plugafsluiters en driewegkogelkranen

  • De Air Torque pneumatische actuators zijn volledig gestandaardiseerd voor het aansluiten van magneetventielen, standstellers, eindstandmelders en montage op appendages.
  • Zeer goede corrosiebestendigheid.
  • Slagbegrenzing tweezijdig instelbaar, eenvoudig vanaf buitenzijde, gepatenteerd ontwerp.
  • Moment gelijk over volledige slag.
  • Standaard voorzien van standindicatie.
  • De standindicatie kan worden gebruikt t.b.v. inductieve standmelders.
Specificaties
Air Torque pneumatische actuator  |  AT..D A
Air Torque pneumatische actuator  |  AT..D A

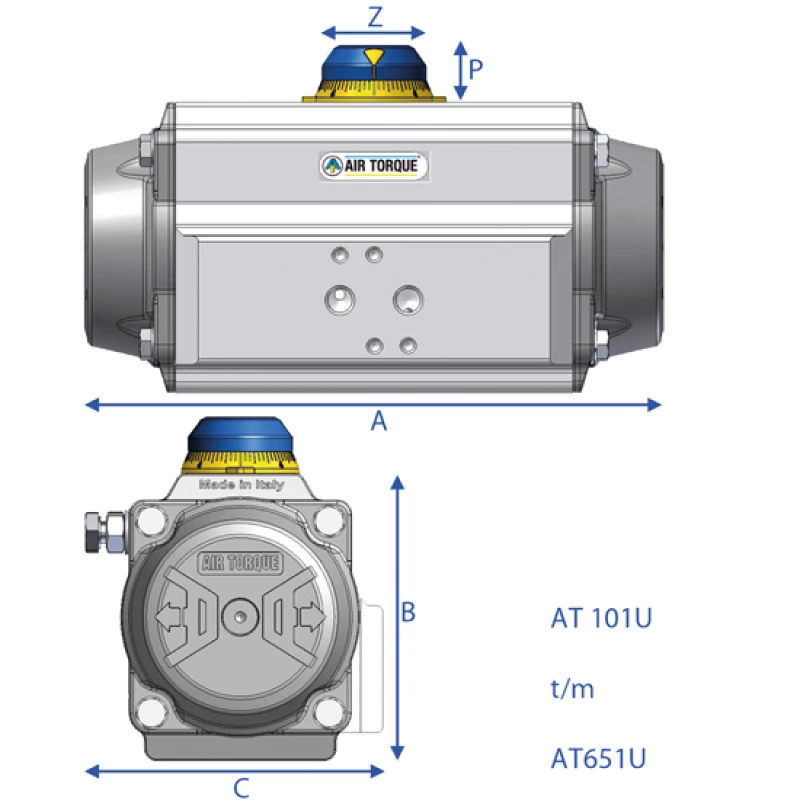

Max. Moment (Nm) Aansluitmaten / Afmetingen (mm)
Art.nr. Type bij stuurdruk 6 bar Onderzijde Bovenzijde A x B x C x P x Z Bestellen
8001111160045 AT045U-D-A 14,4 F03 vk 9 50 x 25 x 20 118  66  62  15  42
8001111160051 AT051U-D-A 19,9 F03 vk 9 80 x 30 x 20 135  69  71  20  42
8001111160052 AT051U-D-A 19,9 F04 vk11 80 x 30 x 20 135,5  69  71  20  42
8001111160101 AT101U-D-A 35,2 F05/F07 vk14 80 x 30 x 20 153,5  85  84,5  20  42
8001111160201 AT201U-D-A 69,8 F05/F07 vk17 80 x 30 x 20 203,5 102  93  20  42
8001111160251 AT251U-D-A 109,8 F05/F07 vk17 80 x 30 x 20 241 115  106  20  42
8001111160301 AT301U-D-A 160 F07/F10 vk22 80 x 30 x 20 259 127 118,5  20  42
8001111160351 AT351U-D-A 258 F07/F10 vk22 80 x 30 x 30 304 145 136  30  58
8001111160401 AT401U-D-A 332 F07/F10 vk27 80 x 30 x 30 333 157 146,5  30  58
8001111160451 AT451U-D-A 522 F10/F12 vk27 80 x 30 x 30 394,5 177 166  30  67,5
8001111160501 AT501U-D-A 681 F10/F12 vk27 80 x 30 x 30 422,5 196 181  30  67,5
8001111160551 AT551U-D-A 919 F10/F12 vk27 130 x 30 x 50 474 220,5 200  50 80
8001111160601 AT601U-D-A 1.276 F14 vk36 130 x 30 x 50 528 245 221,5  50 80
8001111160651 AT651U-D-A 2.144 F14 vk36 130 x 30 x 50 605 298,5 262  50 115
8001111160701 AT701U-D-A 3.112 F16 vk46 130 x 30 x 50 710 330 330  50 115
8001111160751 AT751U-D-A 4.308 F16 vk46 130 x 30 x 50 812 383 371  50 115
8001111160801 AT801U-D-A 5.405 F25 vk55 130 x 30 x 50 855 410 418  50 115
8001111161001 AT1001U-D-A 10.007 F30 vk75 200 x 30 x 80 950 518 528  80 135

Ook leverbaar

  • andere coatings
  • extreem lage temperatuur toepassing: (-55ºC tot +80ºC)
  • hoge temperatuur toepassing: O-ringen FPM (-15ºC tot +150ºC)
  • zie het leveringsprogramma van Air Torque voor 180º, 3-positie, RVS actuators en speciale uitvoeringen

Specificaties

Type AT..D A
Materiaal Geëxtrudeerd aluminium, hard geanodiseerd (coating A)
As Vernikkeld staal (ENP)
Deksels Aluminium, gechromatiseerd, polyester coating
Zuigers Aluminium, geanodiseerd
Afdichtingen NBR
Standindicatie Nylon + 30FG
Medium lucht
Mediumdruk 2,5 tot 8 bar
Temperatuur -20ºC tot +80ºC
Hoekverdraaïng 90º (eindaanslag ±4º instelbaar)
Eindaanslag -5º tot +15º in gesloten positie en +5º tot -15º in open positie
Aansluiting vierkant dubbel vierkant 45º en 90º
Aansluiting ISO 5211
NAMUR (VDI/VDE 3845)
Normen EN ISO 9001
ATEX 94/9/EC - EX II 2 GD T95ºC / T165ºC
SIL 3 IEC 61508
