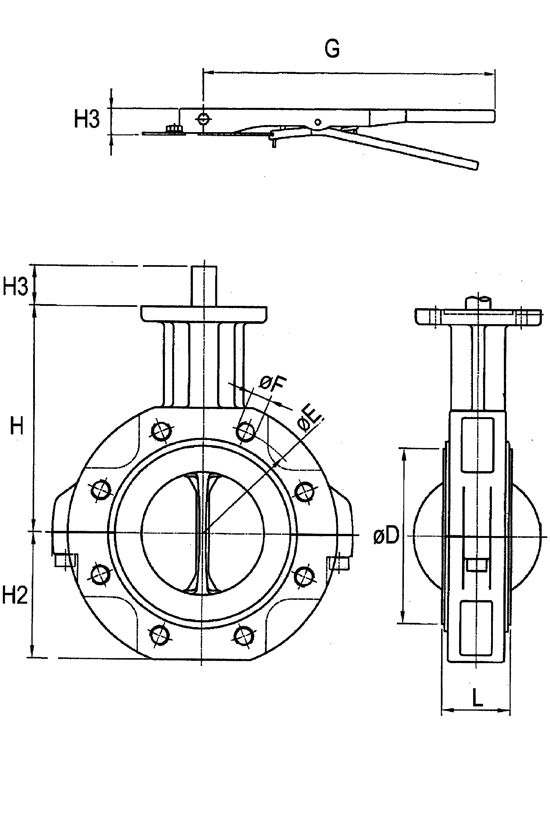

Afmetingen (mm) | Gewicht | ||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 / H3 | ØE / ØF | G / ISO | (kg) | Bestellen |
1016224310040 | 40 | 33 | 95 | 76 | 70 / 19 | 110 / 4x M16 | 180 / F05 | 3,3 | |
1016224310050 | 50 | 43 | 130 | 85 | 58 / 19 | 125 / 4x M16 | 270 / F07 | 6,4 | |
1016224310065 | 65 | 46 | 146 | 106 | 65 / 19 | 145 / 4x M16 | 270 / F07 | 8,4 | |
1016224310080 | 80 | 46 | 165 | 122 | 88 / 19 | 160 / 8x M16 | 270 / F07 | 9,4 | |
1016224310100 | 100 | 52 | 185 | 143 | 102 / 25 | 180 / 8x M16 | 270 / F07 | 12,2 | |
1016224310125 | 125 | 56 | 202 | 166 | 116 / 25 | 210 / 8x M16 | 270 / F07 | 15,9 | |
1016224310150 | 150 | 56 | 217 | 193 | 127 / 30 | 240 / 8x M20 | 270 / F07 | 17,8 | |
1016224310200 | 200 | 60 | 245 | 251 | 160 / 26 | 295 / 8x M20 | 360 / F10 | 26,8 |
Afmetingen (mm) | Gewicht | ||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 / H3 | ØE / ØF | G / ISO | (kg) | Bestellen |
1016224320040 | 40 | 33 | 95 | 76 | 70 / 19 | 110 / 4x M16 | 128 / F05 | 4,4 | |
1016224320050 | 50 | 43 | 130 | 85 | 58 / 19 | 125 / 4x M16 | 128 / F07 | 6,4 | |
1016224320065 | 65 | 46 | 146 | 106 | 65 / 19 | 145 / 4x M16 | 128 / F07 | 8,4 | |
1016224320080 | 80 | 46 | 165 | 122 | 88 / 19 | 160 / 8x M16 | 128 / F07 | 9,4 | |
1016224320100 | 100 | 52 | 185 | 143 | 102 / 25 | 180 / 8x M16 | 141 / F07 | 13,2 | |
1016224320125 | 125 | 56 | 202 | 166 | 116 / 25 | 210 / 8x M16 | 141 / F07 | 17,3 | |
1016224320150 | 150 | 56 | 217 | 193 | 127 / 30 | 240 / 8x M20 | 240 / F07 | 18,6 | |
1016224320200 | 200 | 60 | 245 | 251 | 160 / 26 | 295 / 8x M20 | 201 / F10 | 28,3 | |
1016224320250 | 250 | 68 | 270 | 301 | 193 / 30 | 350 / 12x M20 | 201 / F10 | 40,1 | |
1016224320300 | 300 | 78 | 308 | 349 | 227 / 30 | 400 / 12x M20 | 258 / F10 | 66,7 | |
1016224320350 | 350 | 92 | 330 | 414 | 256 / 37 | 460 / 16x M20 | 258 / F12 | 103,5 | |
1016224320400 | 400 | 102 | 365 | 460 | 292 / 37 | 515 / 16x M24 | 258 / F12 | 125,0 | |
1016224320450 | 450 | 114 | 400 | 515 | 311 / 50 | 565 / 20x M24 | 275 / F14 | 170,0 | |
1016224320500 | 500 | 127 | 435 | 570 | 340 / 50 | 620 / 20x M24 | 275 / F14 | 216,5 | |
1016224320600 | 600 | 154 | 510 | 672 | 398 / 64 | 725 / 20x M27 | 329 / F16 | 286,0 |
Afmetingen (mm) | Gewicht | ||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 / H3 | ØE / ØF | ISO | (kg) | Bestellen |
1016224330040 | 40 | 33 | 95 | 76 | 70 / 19 | 110 / 4x M16 | F05 | 3,0 | |
1016224330050 | 50 | 43 | 130 | 85 | 58 / 19 | 125 / 4x M16 | F07 | 5,0 | |
1016224330065 | 65 | 46 | 146 | 106 | 65 / 19 | 145 / 4x M16 | F07 | 7,0 | |
1016224330080 | 80 | 46 | 165 | 122 | 88 / 19 | 160 / 8x M16 | F07 | 8,0 | |
1016224330100 | 100 | 52 | 185 | 143 | 102 / 25 | 180 / 8x M16 | F07 | 10,8 | |
1016224330125 | 125 | 56 | 202 | 166 | 116 / 25 | 210 / 8x M16 | F07 | 14,5 | |
1016224330150 | 150 | 56 | 217 | 193 | 127 / 30 | 240 / 8x M20 | F07 | 15,8 | |
1016224330200 | 200 | 60 | 245 | 251 | 160 / 26 | 295 / 8x M20 | F10 | 24,6 | |
1016224330250 | 250 | 68 | 270 | 301 | 193 / 30 | 350 / 12x M20 | F10 | 33,3 | |
1016224330300 | 300 | 78 | 308 | 349 | 227 / 30 | 400 / 12x M20 | F10 | 57,0 | |
1016224330350 | 350 | 92 | 330 | 414 | 256 / 37 | 460 / 16x M20 | F12 | 87,0 | |
1016224330400 | 400 | 102 | 365 | 460 | 292 / 37 | 515 / 16x M24 | F12 | 107,0 | |
1016224330450 | 450 | 114 | 400 | 515 | 311 / 50 | 565 / 20x M24 | F14 | 152,0 | |
1016224330500 | 500 | 127 | 435 | 570 | 340 / 50 | 620 / 20x M24 | F14 | 185,0 | |
1016224330600 | 600 | 154 | 510 | 672 | 398 / 64 | 725 / 20x M27 | F16 | 254,0 |
Afmetingen (mm) | Gewicht | ||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 / H3 | ØE / ØF | G / ISO | (kg) | Bestellen |
1016227310040 | 40 | 33 | 95 | 76 | 70 / 19 | 110 / 4x M16 | 180 / F05 | 3,3 | |
1016227310050 | 50 | 43 | 130 | 85 | 58 / 19 | 125 / 4x M16 | 270 / F07 | 6,4 | |
1016227310065 | 65 | 46 | 146 | 106 | 65 / 19 | 145 / 4x M16 | 270 / F07 | 8,4 | |
1016227310080 | 80 | 46 | 165 | 122 | 88 / 19 | 160 / 8x M16 | 270 / F07 | 9,4 | |
1016227310100 | 100 | 52 | 185 | 143 | 102 / 25 | 180 / 8x M16 | 270 / F07 | 12,2 | |
1016227310125 | 125 | 56 | 202 | 166 | 116 / 25 | 210 / 8x M16 | 270 / F07 | 15,9 | |
1016227310150 | 150 | 56 | 217 | 193 | 127 / 30 | 240 / 8x M20 | 270 / F07 | 17,8 | |
1016227310200 | 200 | 60 | 245 | 251 | 160 / 26 | 295 / 8x M20 | 360 / F10 | 26,8 |
Afmetingen (mm) | Gewicht | ||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 / H3 | ØE / ØF | G / ISO | (kg) | Bestellen |
1016227320040 | 40 | 33 | 95 | 76 | 70 / 19 | 110 / 4x M16 | 128 / F05 | 4,4 | |
1016227320050 | 50 | 43 | 130 | 85 | 58 / 19 | 125 / 4x M16 | 128 / F07 | 6,4 | |
1016227320065 | 65 | 46 | 146 | 106 | 65 / 19 | 145 / 4x M16 | 128 / F07 | 8,4 | |
1016227320080 | 80 | 46 | 165 | 122 | 88 / 19 | 160 / 8x M16 | 128 / F07 | 9,4 | |
1016227320100 | 100 | 52 | 185 | 143 | 102 / 25 | 180 / 8x M16 | 141 / F07 | 13,2 | |
1016227320125 | 125 | 56 | 202 | 166 | 116 / 25 | 210 / 8x M16 | 141 / F07 | 17,3 | |
1016227320150 | 150 | 56 | 217 | 193 | 127 / 30 | 240 / 8x M20 | 240 / F07 | 18,6 | |
1016227320200 | 200 | 60 | 245 | 251 | 160 / 26 | 295 / 8x M20 | 201 / F10 | 28,3 | |
1016227320250 | 250 | 68 | 270 | 301 | 193 / 30 | 350 / 12x M20 | 201 / F10 | 40,1 | |
1016227320300 | 300 | 78 | 308 | 349 | 227 / 30 | 400 / 12x M20 | 258 / F10 | 66,7 | |
1016227320350 | 350 | 92 | 330 | 414 | 256 / 37 | 460 / 16x M20 | 258 / F12 | 103,5 | |
1016227320400 | 400 | 102 | 365 | 460 | 292 / 37 | 515 / 16x M24 | 258 / F12 | 125,0 | |
1016227320450 | 450 | 114 | 400 | 515 | 311 / 50 | 565 / 20x M24 | 275 / F14 | 170,0 | |
1016227320500 | 500 | 127 | 435 | 570 | 340 / 50 | 620 / 20x M24 | 275 / F14 | 216,5 | |
1016227320600 | 600 | 154 | 510 | 672 | 398 / 64 | 725 / 20x M27 | 329 / F16 | 286,0 |
Afmetingen (mm) | Gewicht | ||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 / H3 | ØE / ØF | ISO | (kg) | Bestellen |
1016227330040 | 40 | 33 | 95 | 76 | 70 / 19 | 110 / 4x M16 | F05 | 3,0 | |
1016227330050 | 50 | 43 | 130 | 85 | 58 / 19 | 125 / 4x M16 | F07 | 5,0 | |
1016227330065 | 65 | 46 | 146 | 106 | 65 / 19 | 145 / 4x M16 | F07 | 7,0 | |
1016227330080 | 80 | 46 | 165 | 122 | 88 / 19 | 160 / 8x M16 | F07 | 8,0 | |
1016227330100 | 100 | 52 | 185 | 143 | 102 / 25 | 180 / 8x M16 | F07 | 10,8 | |
1016227330125 | 125 | 56 | 202 | 166 | 116 / 25 | 210 / 8x M16 | F07 | 14,5 | |
1016227330150 | 150 | 56 | 217 | 193 | 127 / 30 | 240 / 8x M20 | F07 | 15,8 | |
1016227330200 | 200 | 60 | 245 | 251 | 160 / 26 | 295 / 8x M20 | F10 | 24,6 | |
1016227330250 | 250 | 68 | 270 | 301 | 193 / 30 | 350 / 12x M20 | F10 | 33,3 | |
1016227330300 | 300 | 78 | 308 | 349 | 227 / 30 | 400 / 12x M20 | F10 | 57,0 | |
1016227330350 | 350 | 92 | 330 | 414 | 256 / 37 | 460 / 16x M20 | F12 | 87,0 | |
1016227330400 | 400 | 102 | 365 | 460 | 292 / 37 | 515 / 16x M24 | F12 | 107,0 | |
1016227330450 | 450 | 114 | 400 | 515 | 311 / 50 | 565 / 20x M24 | F14 | 152,0 | |
1016227330500 | 500 | 127 | 435 | 570 | 340 / 50 | 620 / 20x M24 | F14 | 185,0 | |
1016227330600 | 600 | 154 | 510 | 672 | 398 / 64 | 725 / 20x M27 | F16 | 254,0 |

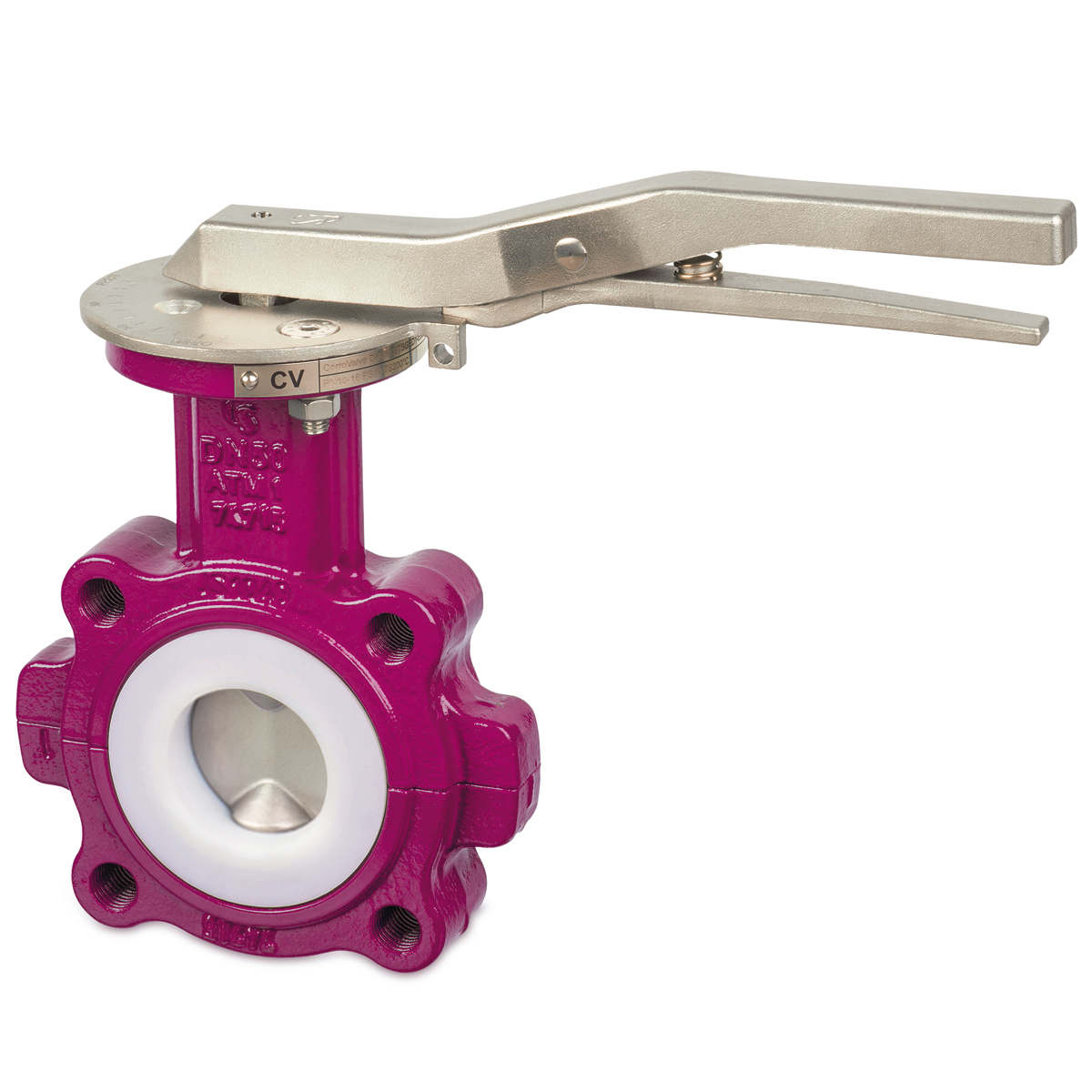

Type | KP-1016 |
Materiaal | Nodulair gietijzer EN-JS 1049 met TFM voering |
Drukklasse | PN 10 |
Klep | t/m DN 200 duplex roestvaststaal 1.4469 |
DN 250 en groter roestvaststaal 1.4404 | |
Handgreep | RVS |
Voering | TFM Dyneon met back-up ring van siliconen rubber |
Inbouwlengte | EN 558-1 serie 20 |
|
|
Montageflens
|
|
Bediening | ISO 5211 |
Aansluiting | Montage tussen flenzen DIN PN10 |
|
|
Temperatuur | PN10 / -20°C tot 200°C volgens P/T diagram |
|
|
Optioneel
|
|
Klepblad | PFA bekleed / RVS gepolijst / Hastelloy C22 / Titaan |
Voering | TFM-C Dyneon Anti Static |
Back-up ring | FPM |
ATEX uitvoering | Klepblad UHMWPE bekleed |
Grotere afmetingen | Voering UHMWPE |
|
|
Uitvoering met doorgeboorde boutgaten
|
|
DIN PN 16 en ASME B16.5 class 150 flenzen
|
