Automatiseringsset Tomoe vlinderklep  -  Tomoe KP-1063 / 1064

Automatiseringsset Tomoe vlinderklep  |  Tomoe KP-1063 / 1064

Automatiseringsset Tomoe vlinderklep  |  Tomoe KP-1063 / 1064
Automatiseringsset Tomoe vlinderklep  |  Tomoe KP-1063 / 1064

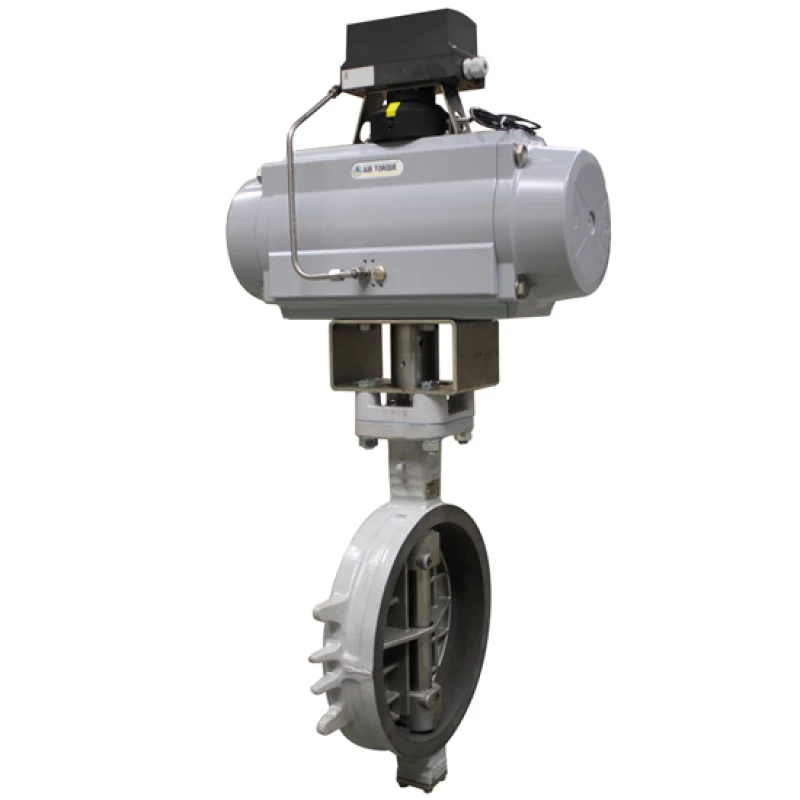

Bestaande uit: actuator coating A of E, brugstuk en koppelstuk

Geschikt voor: alle geautomatiseerde toepassingen

  • De Air Torque pneumatische actuators zijn volledig gestandaardiseerd.
  • Zeer goede corrosiebestendigheid.
  • Slagbegrenzing tweezijdig instelbaar.
  • Actuators geselecteerd bij stuurdruk van 6bar.
Specificaties
Automatiseringsset Tomoe vlinderklep  |  Tomoe KP-1063 / 1064
Automatiseringsset Tomoe vlinderklep  |  Tomoe KP-1063 / 1064

Selecteer een uitvoering:

Selecteer een uitvoering

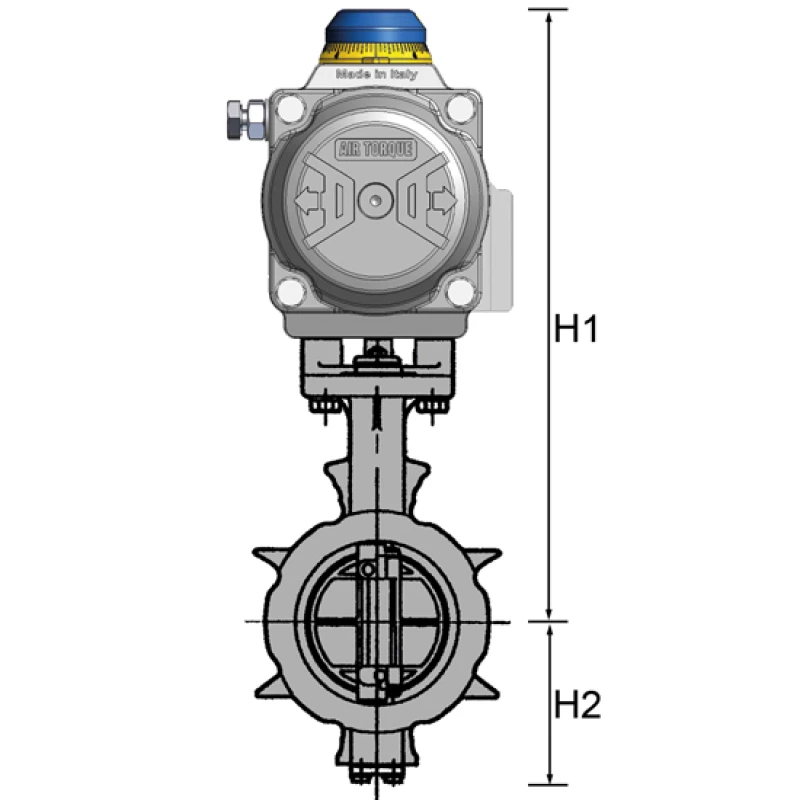

A-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Brugstuk H1 H2 Bestellen
8006223310050 50 AT201U-D-A F07 / F07 256 74
8006223310065 65 AT201U-D-A F07 / F07 267 85
8006223310080 80 AT251U-D-A F10 / F07 310 95
8006223310100 100 AT251U-D-A F10 / F07 325 110
8006223310125 125 AT301U-D-A F10 / F10 366 139
8006223310150 150 AT351U-D-A F12 / F10 439 164
8006223310200 200 AT401U-D-A F12 / F10 477 190
8006223310250 250 AT451U-D-A F14 / F12 523 236
8006223310300 300 AT501U-D-A F14 / F12 552 246
A-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Brugstuk H1 H2 Bestellen
8006223320050 50 AT201U-S12-A F07 / F07 329 74
8006223320065 65 AT201U-S12-A F07 / F07 352 85
8006223320080 80 AT251U-S12-A F07 / F10 362 95
8006223320100 100 AT301U-S12-A F07 / F07 416 110
8006223320125 125 AT351U-S12-A F10 / F10 445 139
8006223320150 150 AT401U-S12-A F10 / F12 516 164
8006223320200 200 AT501U-S12-A F10 / F12 582 190
8006223320250 250 AT551U-S12-A F14 / F12 716 236
8006223320300 300 AT551U-S12-A F14 / F12 726 246
E-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Brugstuk H1 H2 Bestellen
8006223330050 50 AT201U-D-E F07 / F07 256 74
8006223330065 65 AT201U-D-E F07 / F07 267 85
8006223330080 80 AT251U-D-E F10 / F07 310 95
8006223330100 100 AT251U-D-E F10 / F07 325 110
8006223330125 125 AT301U-D-E F10 / F10 366 139
8006223330150 150 AT351U-D-E F12 / F10 439 164
8006223330200 200 AT401U-D-E F12 / F10 477 190
8006223330250 250 AT451U-D-E F14 / F12 523 236
8006223330300 300 AT501U-D-E F14 / F12 552 246
E-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Brugstuk H1 H2 Bestellen
8006223340050 50 AT201U-S12-E F07 / F07 329 74
8006223340065 65 AT201U-S12-E F07 / F07 352 85
8006223340080 80 AT251U-S12-E F07 / F10 362 95
8006223340100 100 AT301U-S12-E F07 / F07 416 110
8006223340125 125 AT351U-S12-E F10 / F10 445 139
8006223340150 150 AT401U-S12-E F10 / F10 516 164
8006223340200 200 AT501U-S12-E F10 / F12 582 190
8006223340250 250 AT551U-S12-E F14 / F12 716 236
8006223340300 300 AT551U-S12-E F14 / F12 726 246
A-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Brugstuk H1 H2 Bestellen
8006224310050 50 AT251U-D-A F07 / F07 269 74
8006224310065 65 AT251U-D-A F07 / F07 280 85
8006224310080 80 AT301U-D-A F10 / F10 322 95
8006224310100 100 AT351U-D-A F10 / F10 365 110
8006224310125 125 AT401U-D-A F10 / F10 406 139
8006224310150 150 AT451U-D-A F12 / F10 451 164
8006224310200 200 AT551U-D-A F12 / F12 541 190
8006224310250 250 AT601U-D-A F14 / F14 588 236
8006224310300 300 AT601U-D-A F14 / F14 598 246
A-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Brugstuk H1 H2 Bestellen
8006224320050 50 AT351U-S12-A F07 / F10 329 74
8006224320065 65 AT401U-S12-A F07 / F10 352 85
8006224320080 80 AT401U-S12-A F10 / F10 362 95
8006224320100 100 AT501U-S12-A F10 / F12 416 110
8006224320125 125 AT551U-S12-A F10 / F12 445 139
8006224320150 150 AT601U-S12-A F12 / F14 516 164
8006224320200 200 AT651U-S12-A F12 / F14 582 190
8006224320250 250 AT701U-S12-A F14 / F16 716 236
8006224320300 300 AT701U-S12-A F14 / F16 726 246
E-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Brugstuk H1 H2 Bestellen
8006224330050 50 AT251U-D-E F07 / F07 269 74
8006224330065 65 AT251U-D-E F07 / F07 280 85
8006224330080 80 AT301U-D-E F10 / F10 322 95
8006224330100 100 AT351U-D-E F10 / F10 365 110
8006224330125 125 AT401U-D-E F10 / F10 406 139
8006224330150 150 AT451U-D-E F12 / F10 451 164
8006224330200 200 AT551U-D-E F12 / F12 541 190
8006224330250 250 AT601U-D-E F14 / F14 588 236
8006224330300 300 AT601U-D-E F14 / F14 598 246
E-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Brugstuk H1 H2 Bestellen
8006224340050 50 AT351U-S12-E F07 / F10 329 74
8006224340065 65 AT401U-S12-E F07 / F10 352 85
8006224340080 80 AT401U-S12-E F10 / F10 362 95
8006224340100 100 AT501U-S12-E F10 / F12 416 110
8006224340125 125 AT551U-S12-E F10 / F12 445 139
8006224340150 150 AT601U-S12-E F12 / F14 516 164
8006224340200 200 AT651U-S12-E F12 / F14 582 190
8006224340250 250 AT701U-S12-E F14 / F16 716 236
8006224340300 300 AT701U-S12-E F14 / F16 726 246

Opties

  • eindstandmelder, magneetventiel, positioner etc.

Specificaties

Type Tomoe KP-1063 / 1064
Materiaal
Brugstuk RVS
Koppelstuk RVS
Actuator zie Air Torque pneumatische aandrijvingen, coating A of E
Vlinderklep KP-1063 Nodulair gietijzer, dubbel excentrisch
KP-1064 RVS, dubbel excentrisch
Voor bestelling geheel geautomatiseerde vlinderklep opgeven
- Art.nr. vlinderklep (zie hoofdstuk Vlinderkleppen)
- Art.nr. automatiseringset
