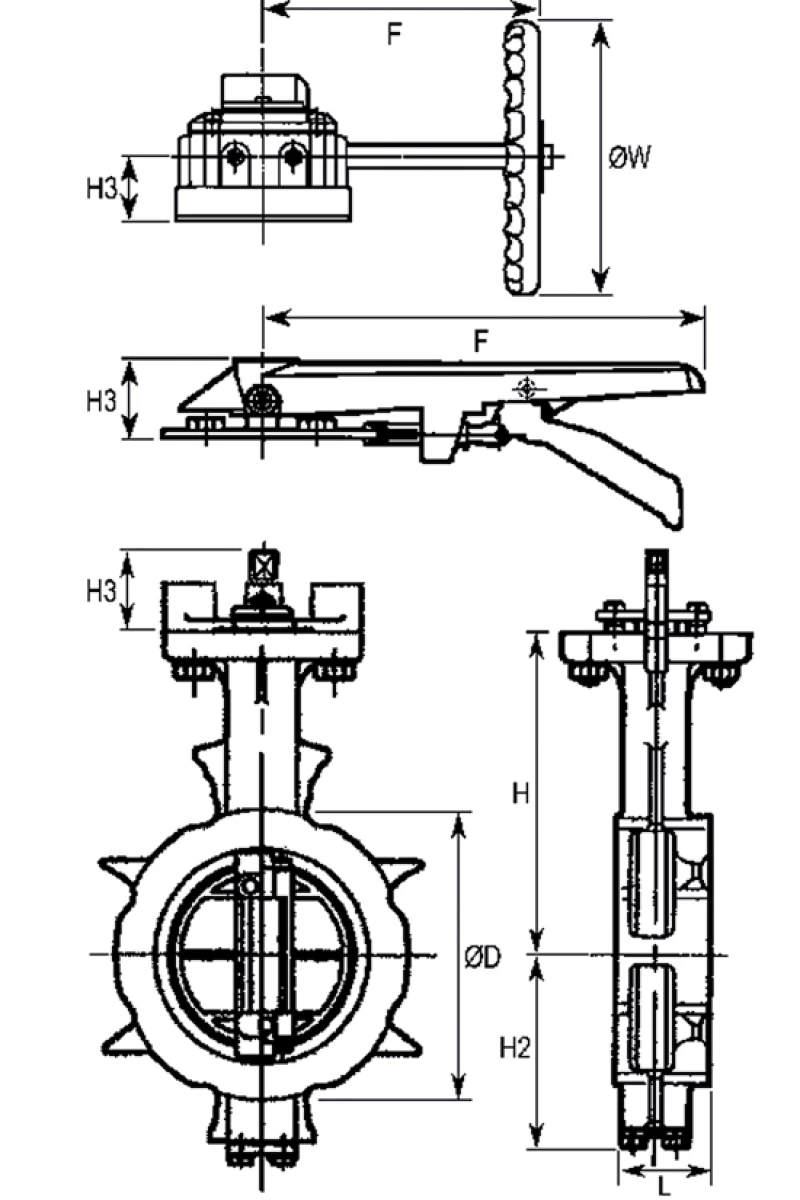

Afmetingen (mm) | |||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 | H3 | F | Gewicht (kg) | Bestellen |
1064353210050 | 50 | 43 | 125 | 97 | 74 | 91 | 220 | 3,7 | |
1064353210065 | 65 | 46 | 138 | 117 | 85 | 91 | 220 | 4,8 | |
1064353210080 | 80 | 46 | 147 | 127 | 95 | 106 | 319 | 7,1 | |
1064353210100 | 100 | 52 | 170 | 152 | 110 | 106 | 319 | 8,1 | |
1064353210125 | 125 | 56 | 185 | 183 | 139 | 106 | 319 | 12,0 | |
1064353210150 | 150 | 57 | 205 | 213 | 164 | 137 | 471 | 15,0 |
Afmetingen (mm) | |||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 | H3 / ØW | F | Gewicht (kg) | Bestellen |
1064353220050 | 50 | 43 | 125 | 97 | 74 | 64 / 100 | 160 | 5,9 | |
1064353220065 | 65 | 46 | 138 | 117 | 85 | 64 / 100 | 160 | 7,0 | |
1064353220080 | 80 | 46 | 147 | 127 | 95 | 64 / 100 | 160 | 8,7 | |
1064353220100 | 100 | 52 | 170 | 152 | 110 | 64 / 100 | 160 | 9,7 | |
1064353220125 | 125 | 56 | 185 | 183 | 139 | 74 / 200 | 183 | 18,0 | |
1064353220150 | 150 | 57 | 205 | 213 | 164 | 77 / 200 | 183 | 22,0 | |
1064353220200 | 200 | 62 | 235 | 263 | 190 | 72 / 280 | 246 | 38,0 | |
1064353220250 | 250 | 70 | 283 | 325 | 236 | 97 / 355 | 335 | 69,0 | |
1064353220300 | 300 | 80 | 310 | 368 | 246 | 97 / 355 | 335 | 76,0 |
Afmetingen (mm) | ||||||||
---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 | H3 | Gewicht (kg) | Bestellen |
1064353230050 | 50 | 43 | 125 | 97 | 74 | 48 | 2,6 | |
1064353230065 | 65 | 46 | 138 | 117 | 85 | 48 | 3,0 | |
1064353230080 | 80 | 46 | 147 | 127 | 95 | 53 | 4,1 | |
1064353230100 | 100 | 52 | 170 | 152 | 110 | 53 | 6,2 | |
1064353230125 | 125 | 56 | 185 | 183 | 139 | 53 | 7,0 | |
1064353230150 | 150 | 57 | 205 | 213 | 164 | 56 | 11,0 | |
1064353230200 | 200 | 62 | 235 | 263 | 190 | 63 | 13,8 | |
1064353230250 | 250 | 70 | 283 | 325 | 236 | 108 | 45,0 | |
1064353230300 | 300 | 80 | 310 | 368 | 246 | 111 | 50,0 |
Afmetingen (mm) | |||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 | H3 | F | Gewicht (kg) | Bestellen |
1064353110050 | 50 | 43 | 125 | 97 | 74 | 91 | 220 | 3,7 | |
1064353110065 | 65 | 46 | 138 | 117 | 85 | 91 | 220 | 4,8 | |
1064353110080 | 80 | 46 | 147 | 127 | 95 | 106 | 319 | 7,1 | |
1064353110100 | 100 | 52 | 170 | 152 | 110 | 106 | 319 | 8,1 | |
1064353110125 | 125 | 56 | 185 | 183 | 139 | 106 | 319 | 12,0 | |
1064353110150 | 150 | 57 | 205 | 213 | 164 | 137 | 471 | 15,0 |
Afmetingen (mm) | |||||||||
---|---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 | H3 / ØW | F | Gewicht (kg) | Bestellen |
1064353120050 | 50 | 43 | 125 | 97 | 74 | 64 / 100 | 160 | 5,9 | |
1064353120065 | 65 | 46 | 138 | 117 | 85 | 64 / 100 | 160 | 7,0 | |
1064353120080 | 80 | 46 | 147 | 127 | 95 | 64 / 100 | 160 | 8,7 | |
1064353120100 | 100 | 52 | 170 | 152 | 110 | 64 / 100 | 160 | 9,7 | |
1064353120125 | 125 | 56 | 185 | 183 | 139 | 74 / 200 | 183 | 18,0 | |
1064353120150 | 150 | 57 | 205 | 213 | 164 | 77 / 200 | 183 | 22,0 | |
1064353120200 | 200 | 62 | 235 | 263 | 190 | 72 / 280 | 246 | 38,0 | |
1064353120250 | 250 | 70 | 283 | 325 | 236 | 97 / 355 | 335 | 69,0 | |
1064353120300 | 300 | 80 | 310 | 368 | 246 | 97 / 355 | 335 | 76,0 |
Afmetingen (mm) | ||||||||
---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | H | ØD | H2 | H3 | Gewicht (kg) | Bestellen |
1064353130050 | 50 | 43 | 125 | 97 | 74 | 48 | 2,6 | |
1064353130065 | 65 | 46 | 138 | 117 | 85 | 48 | 3,0 | |
1064353130080 | 80 | 46 | 147 | 127 | 95 | 53 | 4,1 | |
1064353130100 | 100 | 52 | 170 | 152 | 110 | 53 | 6,2 | |
1064353130125 | 125 | 56 | 185 | 183 | 139 | 53 | 7,0 | |
1064353130150 | 150 | 57 | 205 | 213 | 164 | 56 | 11,0 | |
1064353130200 | 200 | 62 | 235 | 263 | 190 | 63 | 13,8 | |
1064353130250 | 250 | 70 | 283 | 325 | 236 | 108 | 45,0 | |
1064353130300 | 300 | 80 | 310 | 368 | 246 | 111 | 50,0 |

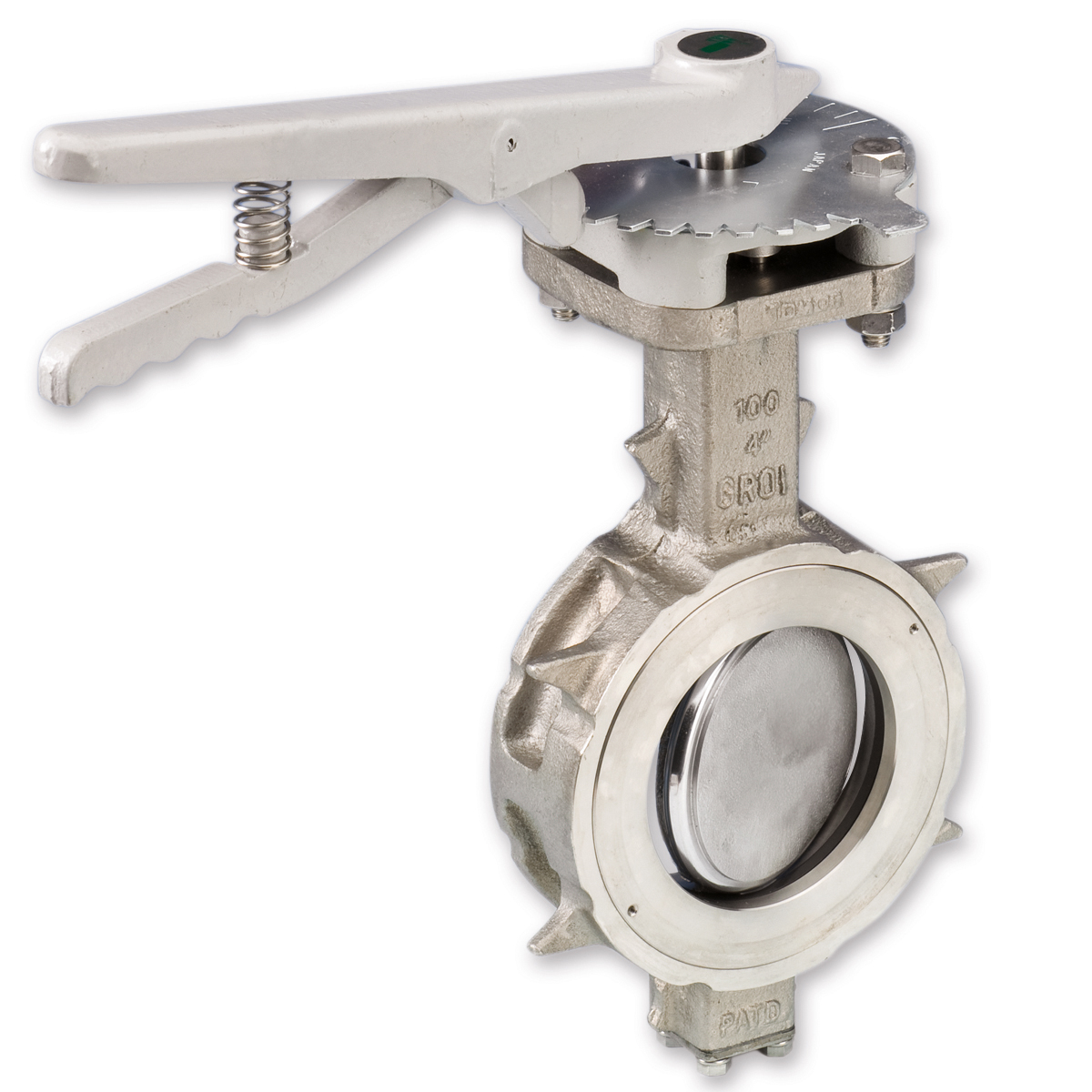

Type | KP-1064 |
Materiaal | RVS EN 20212-4 |
Drukklasse | ISO PN 20 / ANSI 150# |
Klep | RVS EN 10212-4, dichtvlak hardverchroomd |
As | RVS EN 10212-4 |
Zitting | RPTFE (koolstof versterkt PTFE) of RVS EN 10213-4 |
Handgreep | nodulair gietijzer |
Reductiekast | Gietijzer, RVS wormas en gietijzeren handwiel. |
Inbouwlengte | DN50 t/m DN300 EN558-1 serie 20 |
Aansluiting | PN 16 |
|
|
Afdichting | RPTFE ISO 5208 klasse A |
Metaal ISO 5208 klasse C | |
|
|
Maximale werkdruk | 20 bar in voorkeurs richting |
10 bar in tegenstroomrichting | |
|
|
Temperatuur | RPTFE -20ºC tot 232ºC afhankelijk van werkdruk |
metaal -20ºC tot 250ºC afhankelijk van werkdruk |
Voor meer informatie over onze vlinderkleppen kunt u contact opnemen met:
