Nodulair gietijzeren automatiseringsset Tomoe vlinderklep

Nodulair gietijzeren automatiseringsset Tomoe vlinderklep

Nodulair gietijzeren automatiseringsset Tomoe vlinderklep
Nodulair gietijzeren automatiseringsset Tomoe vlinderklep

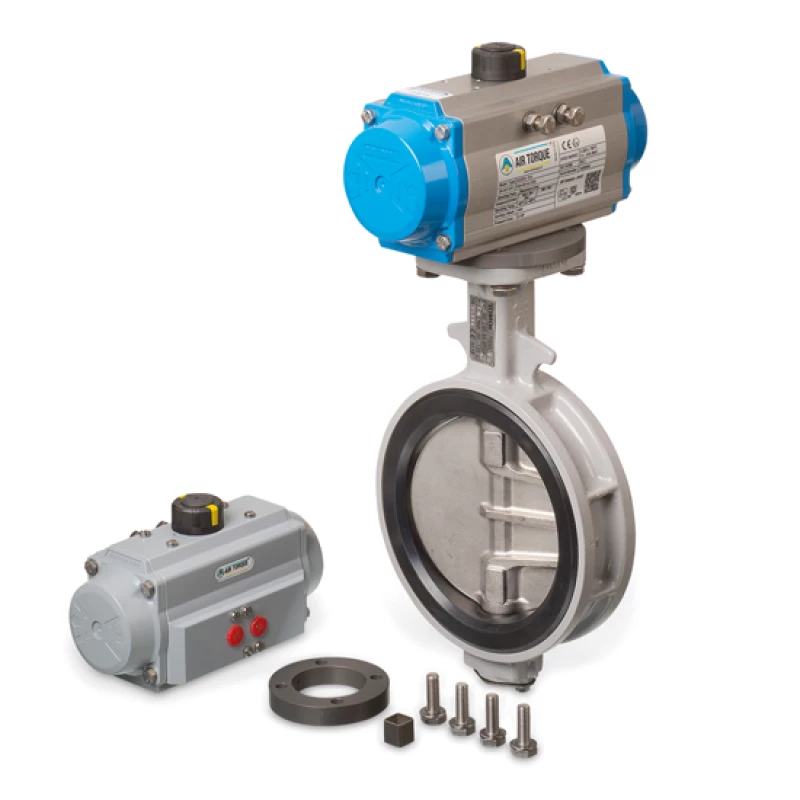

Bestaande uit: actuator coating A en E, montageflens en vierkantadapter

Geschikt voor: alle geautomatiseerde toepassingen

  • De Air Torque pneumatische actuators zijn volledig gestandaardiseerd.
  • Zeer goede corrosiebestendigheid.
  • Slagbegrenzing tweezijdig instelbaar.
  • Actuators geselecteerd bij stuurdruk van 6bar.
Specificaties
Downloads
Nodulair gietijzeren automatiseringsset Tomoe vlinderklep
Nodulair gietijzeren automatiseringsset Tomoe vlinderklep

Selecteer een uitvoering:

Selecteer een uitvoering

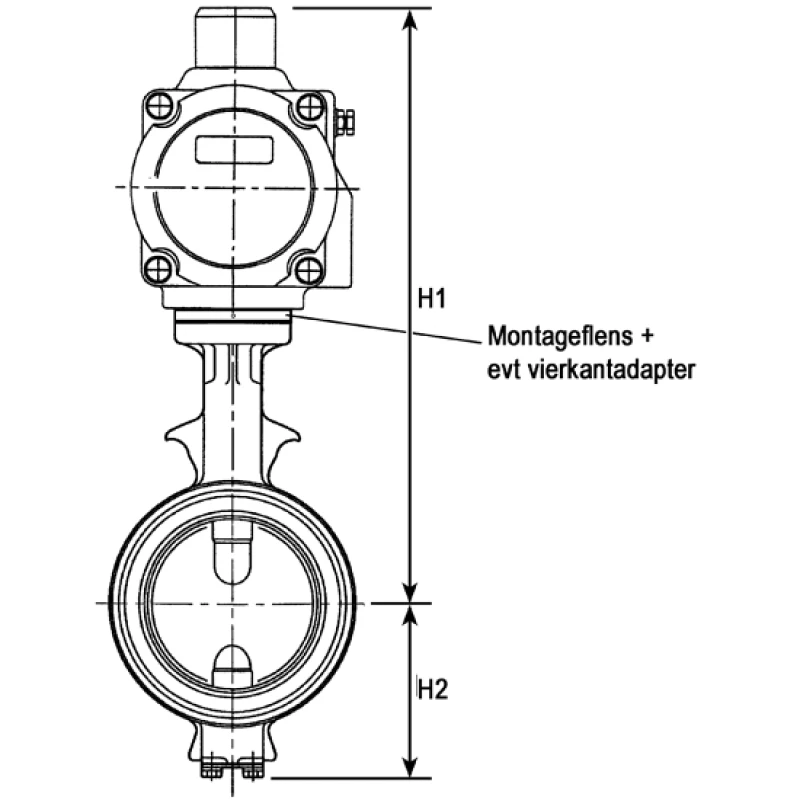

A-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Montageflens H1 H2 Bestellen
8006221110040 40 AT101U-D-A F07 / F07 249,5 61
8006221110050 50 AT101U-D-A F07 / F07 255,5 68
8006221110065 65 AT101U-D-A F07 / F07 268,5 79
8006221110080 80 AT101U-D-A F07 / F07 273,5 86
8006221110100 100 AT201U-D-A F07 / F07 296,5 103
8006221110125 125 AT251U-D-A F07 / F10 339,5 118
8006221110150 150 AT251U-D-A F07 / F10 351 135
8006221110200 200 AT351U-D-A F10 / F10 408 177
8006221110250 250 AT351U-D-A Brugst. F10 / F10 473 215
8006221110300 300 AT451U-D-A Brugst. F12 / F12 524,5 253
8006221110350 350 AT451U-D-A Brugst. F12 / F14 555 276
8006221110400 400 AT551U-D-A Brugst. F12 / F14 654 338
8006221110450 450 AT601U-D-A Brugst. F14 / F14 685 368
8006221110500 500 AT651U-D-A Brugst. F14 / F14 779 403
8006221110600 600 AT701U-D-A Brugst. F16 / F16 908 458
A-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Montageflens H1 H2 Bestellen
8006221120040 40 AT101U-S12-A F07 / F07 249,5 61
8006221120050 50 AT101U-S12-A F07 / F07 255,5 68
8006221120065 65 AT201U-S12-A F07 / F07 280,5 79
8006221120080 80 AT201U-S12-A F07 / F07 285,5 86
8006221120100 100 AT301U-S12-A F07 / F07 325 103
8006221120125 125 AT351U-S12-A F10 / F10 372 118
8006221120150 150 AT351U-S12-A F10 / F10 383 135
8006221120200 200 AT451U-S12-A F10 / F10 436,5 177
8006221120250 250 AT501U-S12-A Brugst. F10 / F10 519 215
8006221120300 300 AT601U-S12-A Brugst. F12 / F14 672 253
8006221120350 350 AT601U-S12-A Brugst. F12 / F14 620 276
8006221120400 400 AT651U-S12-A Brugst. F14 / F14 695 338
8006221120450 450 AT701U-S12-A Brugst. F14 / F16 793 368
8006221120500 500 AT751U-S12-A Brugst. F14 / F16 936 403
8006221120600 600 AT801U-S12-A Brugst. F16 / F25 996 458
E-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Montageflens H1 H2 Bestellen
8006221130040 40 AT101U-D-E F07 / F07 249,5 61
8006221130050 50 AT101U-D-E F07 / F07 255,5 68
8006221130065 65 AT101U-D-E F07 / F07 268,5 79
8006221130080 80 AT101U-D-E F07 / F07 273,5 86
8006221130100 100 AT201U-D-E F07 / F07 296,5 103
8006221130125 125 AT251U-D-E F07 / F10 339,5 118
8006221130150 150 AT251U-D-E F07 / F10 351 135
8006221130200 200 AT351U-D-E F10 / F10 408 177
8006221130250 250 AT351U-D-E Brugst. F10 / F10 473 215
8006221130300 300 AT451U-D-E Brugst. F12 / F12 524,5 253
8006221130350 350 AT451U-D-E Brugst. F12 / F14 555 276
8006221130400 400 AT551U-D-E Brugst. F12 / F14 654 338
8006221130450 450 AT601U-D-E Brugst. F14 / F14 685 368
8006221130500 500 AT651U-D-E Brugst. F14 / F14 779 403
8006221130600 600 AT701U-D-E Brugst. F16 / F16 908 458
E-coating Doorlaat Set Afmetingen (mm)
Art.nr. DN Actuator Montageflens H1 H2 Bestellen
8006221140040 40 AT101U-S12-E F07 / F07 249,5 61
8006221140050 50 AT101U-S12-E F07 / F07 255,5 68
8006221140065 65 AT201U-S12-E F07 / F07 280,5 79
8006221140080 80 AT201U-S12-E F07 / F07 285,5 86
8006221140100 100 AT301U-S12-E F07 / F07 325 103
8006221140125 125 AT351U-S12-E F10 / F10 372 118
8006221140150 150 AT351U-S12-E F10 / F10 383 135
8006221140200 200 AT451U-S12-E F10 / F10 436,5 177
8006221140250 250 AT501U-S12-E Brugst. F10 / F10 519 215
8006221140300 300 AT601U-S12-E Brugst. F12 / F14 672 253
8006221140350 350 AT601U-S12-E Brugst. F12 / F14 620 276
8006221140400 400 AT651U-S12-E Brugst. F14 / F14 695 338
8006221140450 450 AT701U-S12-E Brugst. F14 / F16 793 368
8006221140500 500 AT751U-S12-E Brugst. F14 / F16 936 403
8006221140600 600 AT801U-S12-E Brugst. F16 / F25 996 458

Opties

  • eindstandmelder, magneetventiel, positioner etc.

Specificaties

Type
Materiaal
Montageflens RVS of Aluminium hard geanodiseerd
Actuator zie Air Torque pneumatische aandrijvingen, coating A en E
Brugstuk RVS (alleen DN250/DN300 veerretour)
Koppelstuk RVS (alleen DN250/DN300 veerretour)
Vlinderklep KP-1060 Tussenklemmodel
KP-1062 Tussenklemmodel met draadgaten
Voor bestelling geheel geautomatiseerde vlinderklep opgeven
- Art.nr. vlinderklep (zie hoofdstuk Vlinderkleppen)
- Art.nr. automatiseringset
Contact

Voor meer informatie over onze Tomoe vlinderkleppen voor regeltoepassing kunt u contact opnemen met:
