Nodulair gietijzeren Tomoe vlinderklep  -  KP-1062

Nodulair gietijzeren Tomoe vlinderklep  |  KP-1062

Nodulair gietijzeren Tomoe vlinderklep  |  KP-1062
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1062
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1062

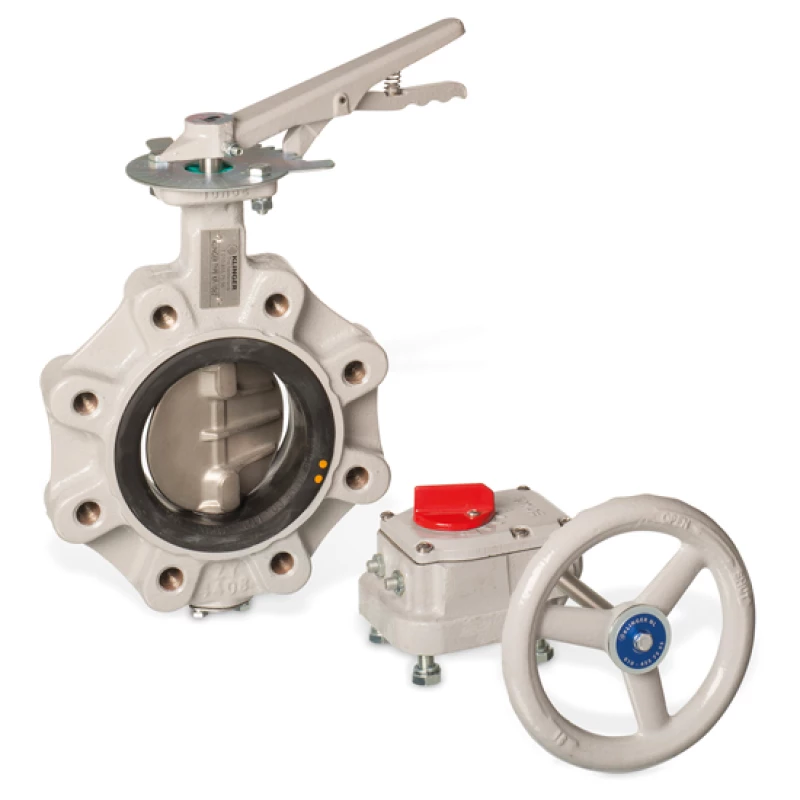

Lug type - tussenklemmodel met draadgaten, verwisselbare zitting met gepatenteerd Tomoe golfprofiel

Geschikt voor: algemene toepassing in chemie en procesindustrie

  • Tussenklem uitvoering voor flenzen PN10, PN16 of ANSI 150#.
  • Laagbedieningskoppel, perfecte afdichting en lange levensduur door cosinus curve zitting.
  • Hoge Kv-waarde door constructie zitting en grote doorlaat.
  • Dubbele spindelafdichting.
  • Voorzien van topflens volgens ISO 5211 voor eenvoudige montage van een bediening eenheid.
  • Tomoe serie 704G.
Specificaties
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1062
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1062
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1062

Selecteer een uitvoering:

Selecteer een uitvoering
Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 F Gewicht (kg) Bestellen
1062324130040 40 35 132 110 75 39 220 4,2
1062324110050 50 43 138 125 85 39 220 4,6
1062324110065 65 46 151 145 94 39 220 5,1
1062324110080 80 46 156 160 109 39 220 5,9
1062324110100 100 52 167 180 117 39 220 7,8
1062324110125 125 56 191 210 143 43 300 10,5
1062324110150 150 56 202 240 164 43 300 12,1
1062324110200 200 60 227 295 176 42 350 18,5
Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 / ØW F Gewicht (kg) Bestellen
1062324120040 40 35 132 110 75 30 / 100 160 4,5
1062324120050 50 43 138 125 85 30 / 100 160 4,8
1062324120065 65 46 151 145 94 30 / 100 160 5,8
1062324120080 80 46 156 160 109 30 / 100 160 6,3
1062324120100 100 52 167 180 117 30 / 100 160 9,0
1062324120125 125 56 191 210 143 35 / 160 174 13,0
1062324120150 150 56 202 240 164 35 / 160 174 14,6
1062324120200 200 60 227 295 176 42 / 200 198 23,9
1062224120250 250 68 280 350 215 42 / 200 198 34,6
1062224120300 300 78 312 400 253 48 / 200 223 52,4
1062223120350 350 78 348 460 276 48 / 280 223 81,6
1062223120400 400 102 383 515 338 50 / 280 266 125,3
1062223120450 450 114 413 565 368 50 / 280 266 146,3
1062223120500 500 127 453 620 403 50 / 280 266 188,3
1062223120600 600 154 528 725 458 61 / 400 352 302,2
Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 Gewicht (kg) Bestellen
1062324130040 40 35 132 110 75 32 2,3
1062324130050 50 43 138 125 85 23 2,5
1062324130065 65 46 151 145 94 23 3,5
1062324130080 80 46 156 160 109 23 4,0
1062324130100 100 52 167 180 117 28 6,7
1062324130125 125 56 191 210 143 28 8,8
1062324130150 150 56 202 240 164 28 10,4
1062324130200 200 60 227 295 176 31 16,3
1062224130250 250 68 280 350 215 35 27,0
1062224130300 300 78 312 400 253 35 39,0
1062223130350 350 78 348 460 276 48 66,0
1062223130400 400 102 383 515 338 54 107,0
1062223130450 450 114 413 565 368 65 128,0
1062223130500 500 127 453 620 403 79 170,0
1062223130600 600 154 528 725 458 79 275,0
Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 F Gewicht (kg) Bestellen
1062324210040 40 35 132 110 75 39 220 4,2
1062324210050 50 43 138 125 85 39 220 4,6
1062324210065 65 46 151 145 94 39 220 5,1
1062324210080 80 46 156 160 109 39 220 5,9
1062324210100 100 52 167 180 117 39 220 7,8
1062324210125 125 56 191 210 143 43 300 10,5
1062324210150 150 56 202 240 164 43 300 12,1
1062324210200 200 60 227 295 176 42 350 18,5
Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 / ØW F Gewicht (kg) Bestellen
1062324220040 40 35 132 110 75 30 / 100 160 4,5
1062324220050 50 43 138 125 85 30 / 100 160 4,8
1062324220065 65 46 151 145 94 30 / 100 160 5,8
1062324220080 80 46 156 160 109 30 / 100 160 6,3
1062324220100 100 52 167 180 117 30 / 100 160 9,0
1062324220125 125 56 191 210 143 35 / 160 174 13,0
1062324220150 150 56 202 240 164 35 / 160 174 14,6
1062324220200 200 60 227 295 176 42 / 200 198 23,9
1062224220250 250 68 280 350 215 42 / 200 198 34,6
1062224220300 300 78 312 400 253 48 / 200 223 52,4
1062223220350 350 78 348 460 276 48 / 280 223 81,6
1062223220400 400 102 383 515 338 50 / 280 266 125,3
1062223220450 450 114 413 565 368 50 / 280 266 146,3
1062223220500 500 127 453 620 403 50 / 280 266 188,3
1062223220600 600 154 528 725 458 61 / 400 352 302,2
Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 Gewicht (kg) Bestellen
1062324230040 40 35 132 110 75 23 2,3
1062324230050 50 43 138 125 85 23 2,5
1062324230065 65 46 151 145 94 23 3,5
1062324230080 80 46 156 160 109 23 4,0
1062324230100 100 52 167 180 117 28 6,7
1062324230125 125 56 191 210 143 28 8,8
1062324230150 150 56 202 240 164 28 10,4
1062324230200 200 60 227 295 176 31 16,3
1062224230250 250 68 280 350 215 35 27,0
1062224230300 300 78 312 400 253 35 39,0
1062224230350 350 78 348 460 276 48 66,0
1062223230400 400 102 383 515 338 54 107,0
1062223230450 450 114 413 565 368 65 128,0
1062223230500 500 127 453 620 403 79 170,0
1062223230600 600 154 528 725 458 79 275,0
Opmerking: Voor pneumatisch bediende vlinderklep, zie: Automatiseringsset Tomoe vlinderkleppen met Air Torque aandrijvingen.

Ook leverbaar

  • ANSI 150# flensboring

Opties

  • klep in aluminiumbrons, staal met Dacro coating, staal met nylon coating
  • klep DN350 en groter in RVS316

Specificaties

Type KP-1062
Materiaal Nodulair Gietijzer EN-GJS-450-10 (met epoxy coating)
Drukklasse PN 16 DN _40 t/m DN200
PN 10 DN 250 en groter
Klep DN40 t/m DN300 RVS EN 10213-4
vanaf DN350 RVS EN 10212-4
As RVS EN 10088-3
Voering EPDM, Hi EPDM of NBR
Handgreep nodulair gietijzer
Reductiekast Gietijzer, RVS wormas en gietijzeren handwiel.
Inbouwlengte EN 558-1 series 20
Aansluiting DIN PN 16 t/m DN200
DIN PN 10 DN250 en groter
Stroomsnelheid Vloeistof tot 3m/sec
Temperatuur NBR -10 tot 80ºC
EPDM -20 tot 120ºC
Hi EPDM -20 tot 150ºC
