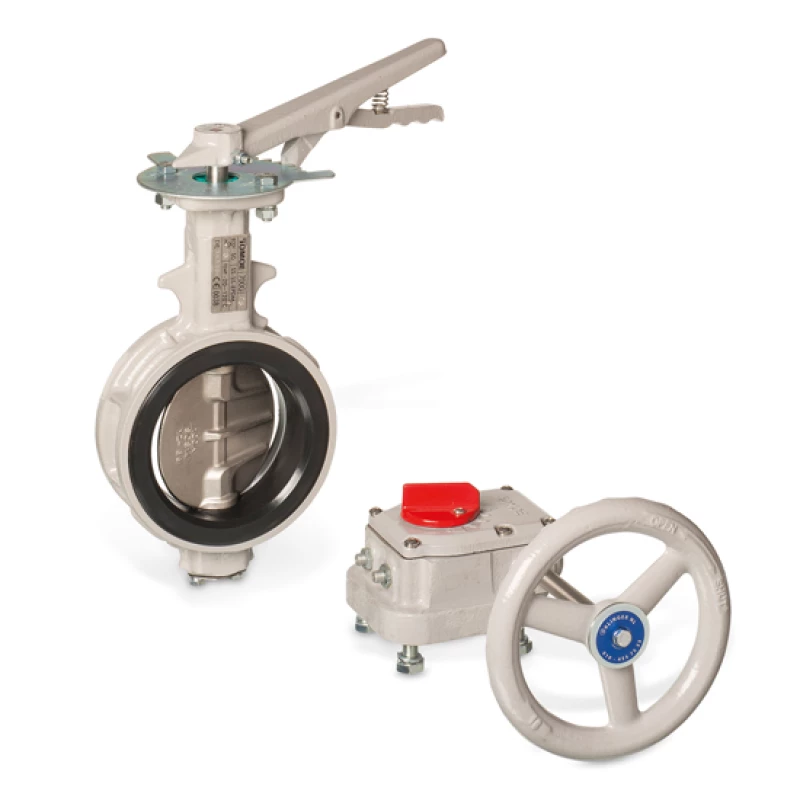

Nodulair gietijzeren Tomoe vlinderklep  -  KP-1060

Nodulair gietijzeren Tomoe vlinderklep  |  KP-1060

Nodulair gietijzeren Tomoe vlinderklep  |  KP-1060
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1060
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1060

Tussenklemmodel, verwisselbare zitting gepatenteerd Tomoe golfprofiel

Geschikt voor: algemene toepassing in chemie en procesindustrie

  • Tussenklem uitvoering voor flenzen PN10, PN16 of ANSI 150#.
  • Laagbedieningskoppel, perfecte afdichting en lange levensduur door cosinus curve zitting.
  • Hoge Kv-waarde door constructie zitting en grote doorlaat.
  • Dubbele spindelafdichting.
  • Voorzien van topflens volgens ISO 5211 voor eenvoudige montage van een bediening eenheid.
  • Tomoe serie 700G (DN40-DN300).
  • Tomoe serie 705G (DN-350-DN600).
Specificaties
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1060
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1060
Nodulair gietijzeren Tomoe vlinderklep  |  KP-1060

Selecteer een uitvoering:

Selecteer een uitvoering

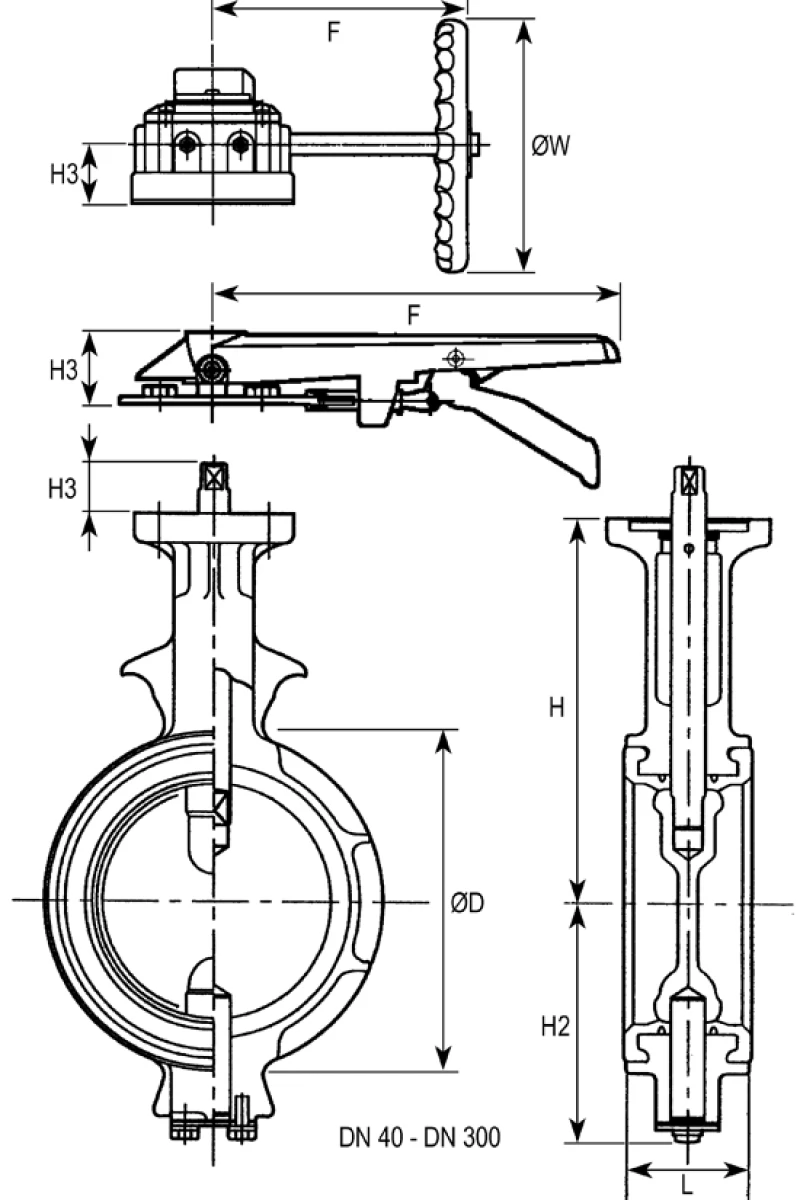

Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 F Gewicht (kg) Bestellen
1060324110040 40 35 132 80 61 39 220 2,6
1060324110050 50 43 138 90 68 39 220 2,9
1060324110065 65 46 151 115 79 39 220 3,6
1060324110080 80 46 156 126 86 39 220 3,7
1060324110100 100 52 167 146 103 39 220 4,5
1060324110125 125 56 191 181 118 43 300 7,1
1060324110150 150 56 202 211 135 43 300 8,7
1060324110200 200 60 227 256 177 42 350 12,6
Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 / ØW F Gewicht (kg) Bestellen
1060324120040 40 35 132 80 61 30 / 100 160 3,8
1060324120050 50 43 138 90 68 30 / 100 160 4,1
1060324120065 65 46 151 115 79 30 / 100 160 4,8
1060324120080 80 46 156 126 86 30 / 100 160 4,9
1060324120100 100 52 167 146 103 30 / 100 160 5,7
1060324120125 125 56 191 181 118 35 / 160 174 9,6
1060324120150 150 56 202 211 135 35 / 160 174 11,2
1060324120200 200 60 227 256 177 42 / 200 198 18,0
1060224120250 250 68 280 322 215 42 / 200 198 25,6
1060224120300 300 78 312 367 253 48 / 200 223 38,4
1060213120350 350 78 348 410 276 48 / 280 223 57,6
1060213120400 400 102 383 469 338 50 / 280 266 82,3
1060213120450 450 114 413 525 368 50 / 280 266 105,3
1060213120500 500 127 453 580 403 50 / 280 266 132,3
1060213120600 600 154 528 682 458 61 / 400 352 224,2
Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 Gewicht (kg) Bestellen
1060324130040 40 35 132 80 61 23 1,5
1060324130050 50 43 138 90 68 23 1,8
1060324130065 65 46 151 115 79 23 2,5
1060324130080 80 46 156 126 86 23 2,6
1060324130100 100 52 167 146 103 28 3,4
1060324130125 125 56 191 181 118 28 5,4
1060324130150 150 56 202 211 135 28 7,0
1060324130200 200 60 227 256 177 31 10,4
1060224130250 250 68 280 322 215 35 18,0
1060224130300 300 78 312 367 253 35 25,0
1060213130350 350 78 348 410 276 48 42,0
1060213130400 400 102 383 469 338 54 64,0
1060213130450 450 114 413 525 368 65 87,0
1060213130500 500 127 453 580 403 79 114,0
1060213130600 600 154 528 682 458 79 191,0
Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 F Gewicht (kg) Bestellen
1060324210040 40 35 132 80 61 39 220 2,6
1060324210050 50 43 138 90 68 39 220 2,9
1060324210065 65 46 151 115 79 39 220 3,6
1060324210080 80 46 156 126 86 39 220 3,7
1060324210100 100 52 167 146 103 39 220 4,5
1060324210125 125 56 191 181 118 43 300 7,1
1060324210150 150 56 202 211 135 43 300 8,7
1060324210200 200 60 227 256 177 42 350 12,6
Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 / ØW F Gewicht (kg) Bestellen
1060324220040 40 35 132 80 61 30 / 100 160 3,8
1060324220050 50 43 138 90 68 30 / 100 160 4,1
1060324220065 65 46 151 115 79 30 / 100 160 4,8
1060324220080 80 46 156 126 86 30 / 100 160 4,9
1060324220100 100 52 167 146 103 30 / 100 160 5,7
1060324220125 125 56 191 181 118 35 / 160 174 9,6
1060324220150 150 56 202 211 135 35 / 160 174 11,2
1060324220200 200 60 227 256 177 42 / 200 198 18,0
1060224220250 250 68 280 322 215 42 / 200 198 25,6
1060224220300 300 78 312 367 253 48 / 200 223 38,4
1060213220350 350 78 348 410 276 48 / 280 223 57,6
1060213220400 400 102 383 469 338 50 / 280 266 82,3
1060213220450 450 114 413 525 368 50 / 280 266 105,3
1060213220500 500 127 453 580 403 50 / 280 266 132,3
1060213220600 600 154 528 682 458 61 / 400 352 124,2
Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 Gewicht (kg) Bestellen
1060324230040 40 35 132 80 61 23 1,5
1060324230050 50 43 138 90 68 23 1,8
1060324230065 65 46 151 115 79 23 2,5
1060324230080 80 46 156 126 86 23 2,6
1060324230100 100 52 167 146 103 28 3,4
1060324230125 125 56 191 181 118 28 5,4
1060324230150 150 56 202 211 135 28 7,0
1060324230200 200 60 227 256 177 31 10,4
1060224230250 250 68 280 322 215 35 18,0
1060224230300 300 78 312 367 253 35 25,0
1060213230350 350 78 348 410 276 48 42,0
1060213230400 400 102 383 469 338 54 64,0
1060213230450 450 114 413 525 368 65 87,0
1060213230500 500 127 453 580 403 79 114,0
1060213230600 600 154 528 682 458 79 191,0
Opmerking: Voor pneumatisch bediende vlinderklep, zie: Automatiseringsset Tomoe vlinderkleppen met Air Torque aandrijvingen.

Opties

  • klep in aluminiumbrons, staal met Dacro coating, staal met nylon coating
  • klep DN350 en groter in RVS316
  • Type 701G voor hygiënische toepassing (met witte voering)

Specificaties

Type KP-1060
Materiaal Nodulair Gietijzer EN-GJS-450-10 (met epoxy coating),
vanaf DN350 gietijzer EN-GJL-250
Drukklasse PN 16 DN _40 t/m DN200
PN 10 DN 250 en groter
Klep DN40 t/m DN300 RVS EN 10213-4
vanaf DN350 RVS EN 10212-4
As RVS EN 10088-3
Voering EPDM, Hi EPDM of NBR
Handgreep nodulair gietijzer
Reductiekast Gietijzer, RVS wormas en gietijzeren handwiel.
Inbouwlengte EN 558-1 series 20
Aansluiting DIN PN 16 t/m DN200
DIN PN 10 DN250 en groter
Stroomsnelheid vloeistof tot 3m/sec
Temperatuur NBR -10 tot 80ºC
EPDM -20 tot 120ºC
Hi EPDM -20 tot 150ºC
