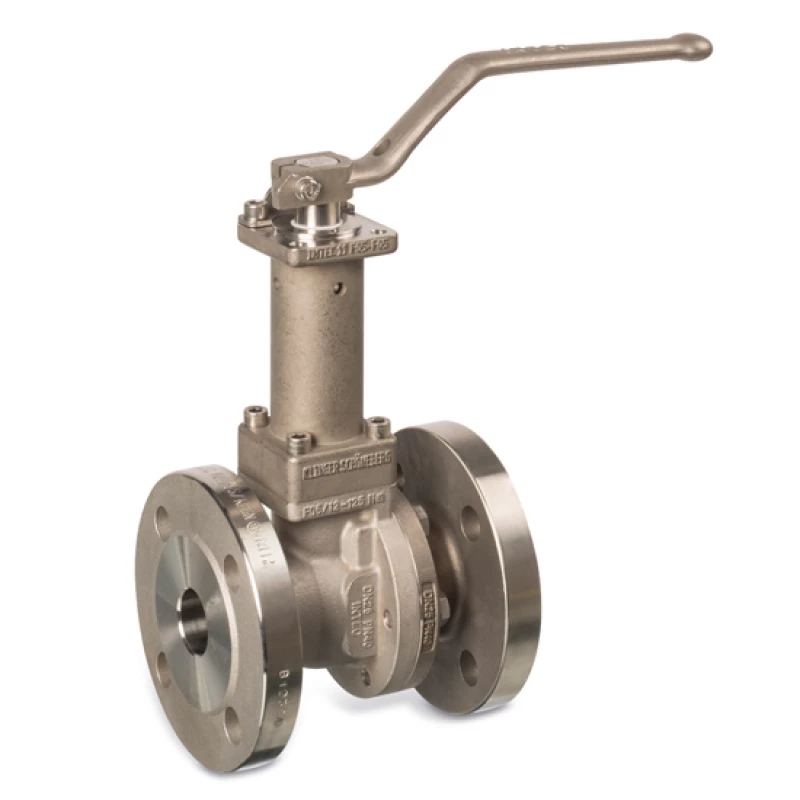

Stalen en RVS spindelverlenging  -  Gelagerd

Stalen en RVS spindelverlenging  |  Gelagerd

Stalen en RVS spindelverlenging  |  Gelagerd
Stalen en RVS spindelverlenging  |  Gelagerd
Stalen en RVS spindelverlenging  |  Gelagerd

Aansluiting ISO 5211

Geschikt voor: KP-kogelkranen type: 2502, 2506, 2508, 2510, 2512, 2522, 2520, 2525, 2528, 2535, 2538

  • Solide spindelverlenging, geen extra belasting van de stopbus.
  • Top van spindelverlenging volgens ISO 5211.
Specificaties
Stalen en RVS spindelverlenging  |  Gelagerd
Stalen en RVS spindelverlenging  |  Gelagerd
Stalen en RVS spindelverlenging  |  Gelagerd

Selecteer een uitvoering:

Selecteer een uitvoering

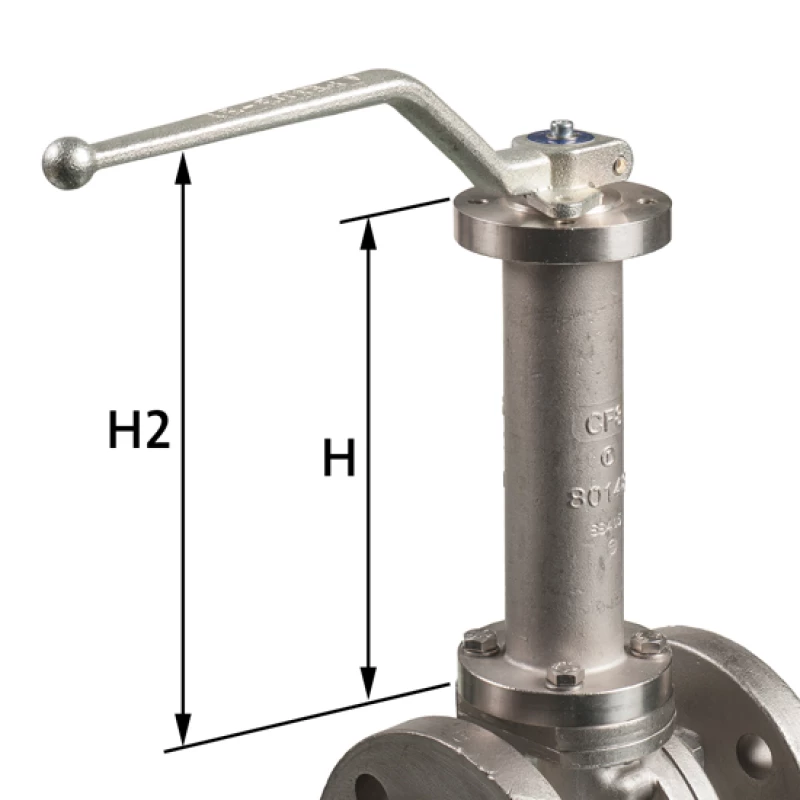

Afmetingen (mm)
Art.nr. Type Voor doorlaat H (mm) H2 (mm) ISO 5211 Bestellen
2500111310015 P0 DN  15 - DN  20 150 198 F 05
2500111310025 P1 DN  25 - DN  32 150 200 F 05
2500111310040 P2 DN  40 - DN  65 150 204 F 07
2500111310080 P3 DN  80 - DN 100 150 223 F 10
2500111310125 P4 DN 125 - DN 150 150 239 F 12
2500111310200 P5 DN 200 - DN 300 150 260 F 14
Art.nr. Type Voor doorlaat H (mm) H2 (mm) ISO 5211 Bestellen
2500111410025 P1 DN  25 - DN  32 150 200 F 05
2500111410040 P2 DN  40 - DN  65 150 204 F 07
2500111410080 P3 DN  80 - DN 100 150 223 F 10
2500111410125 P4 DN 125 - DN 150 150 239 F 12
2500111410200 P5 DN 200 - DN 300 150 260 F 14
Art.nr. Type Voor doorlaat H (mm) H2 (mm) ISO 5211 Bestellen
2500111300015 P0 DN  15 - DN  20 150 168 F 05
2500111300025 P1 DN  25 - DN  32 150 172 F 05
2500111300040 P2 DN  40 - DN  65 150 176 F 07
2500111300080 P3 DN  80 - DN 100 150 179 F 10
2500111300125 P4 DN 125 - DN 150 150 185 F 12
2500111300200 P5 DN 200 - DN 300 150 190 F 14

Specificaties

Type Gelagerd
Materiaal Staal 1.0402, gegalvaniseerd
RVS 1.4401
Lagering PTFE
Afdichting BUNA O-ring
PTFE ring

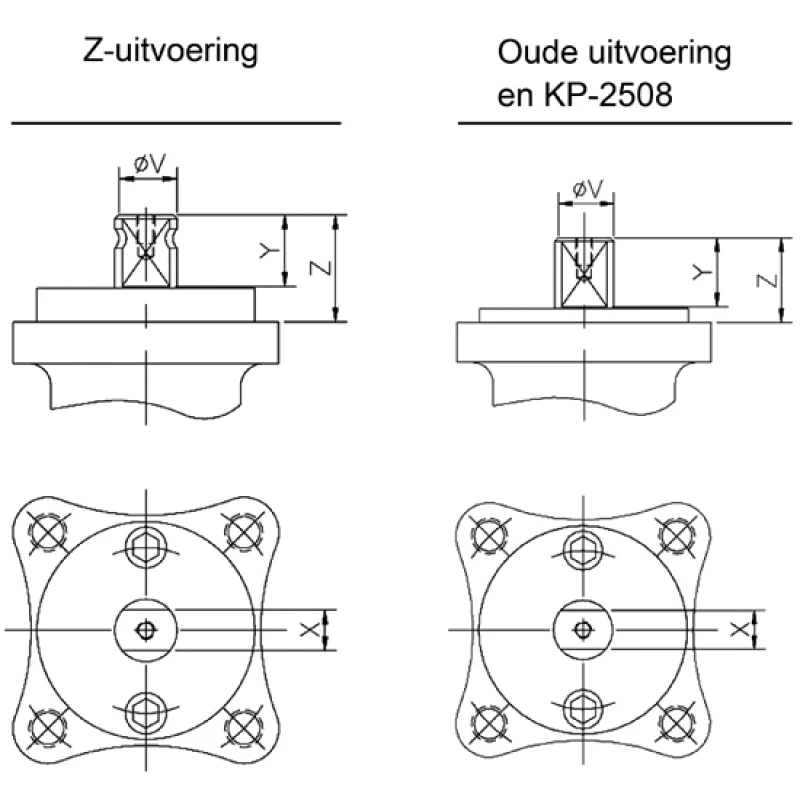

Spindelafmetingen van de kogelkraan
DN Z-uitvoering
V - X - Y - Z
15 - 20 14 - 11 - 11 - 13,5
25 - 32 18 - 14 - 17 - 19,5
40 - 65 22 - 17 - 20 - 30
80 - 100 28 - 22 - 22 - 40
125 - 150 36 - 27 - 35 - 50
200 - 250* 48 - 36 - 40 - 63
300 48 - 36 - 60 - 73
DN Uitvoering KP-2508* en andere Pekos kogelkranen
V - X - Y - Z
15 - 20 12 - 8 - 13 - 16
25 - 32 16 - 8 - 19 - 22
40 - 65 20 - 10 - 22 - 25
80 - 100 25 - 14 - 24 - 27
125 - 150 34 - 19 - 35 - 38
200 - 250* 42 - 26 - 40 - 43
Ook leverbaar 'Niet-gelagerde' uitvoering
