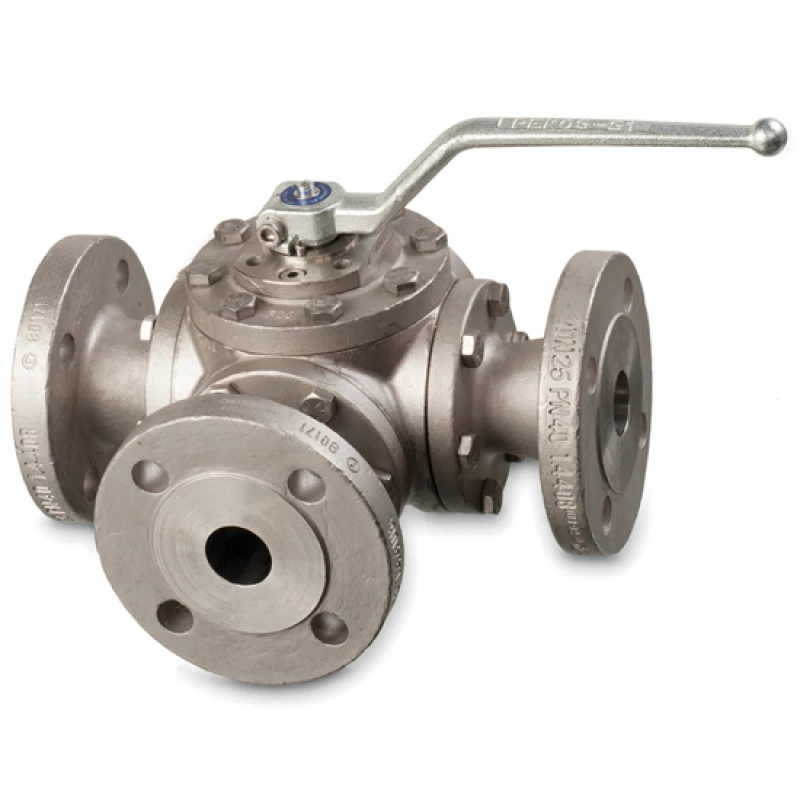

RVS Pekos 3-weg kogelkraan  -  KP-2522

RVS Pekos 3-weg kogelkraan  |  KP-2522

RVS Pekos 3-weg kogelkraan  |  KP-2522
RVS Pekos 3-weg kogelkraan  |  KP-2522

Flensaansluiting PN 16 / PN 40, volle doorlaat, T- of L-boring

Geschikt voor: water, olie, lucht, gassen en koolwaterstoffen

  • Anti-statisch, spindel bestand tegen 'blow-outs'.
  • Spindelafdichting met TA-Luft keur.
  • Voorzien van topflens volgens ISO 5211 voor eenvoudige montage van een bedieningseenheid of spindelverlenging.
  • Standaard met 90º opening.
  • ATEX 94/9/EC.
  • SIL 3IEC61508.
Specificaties
Downloads
RVS Pekos 3-weg kogelkraan  |  KP-2522
RVS Pekos 3-weg kogelkraan  |  KP-2522

Selecteer een uitvoering:

Selecteer een uitvoering

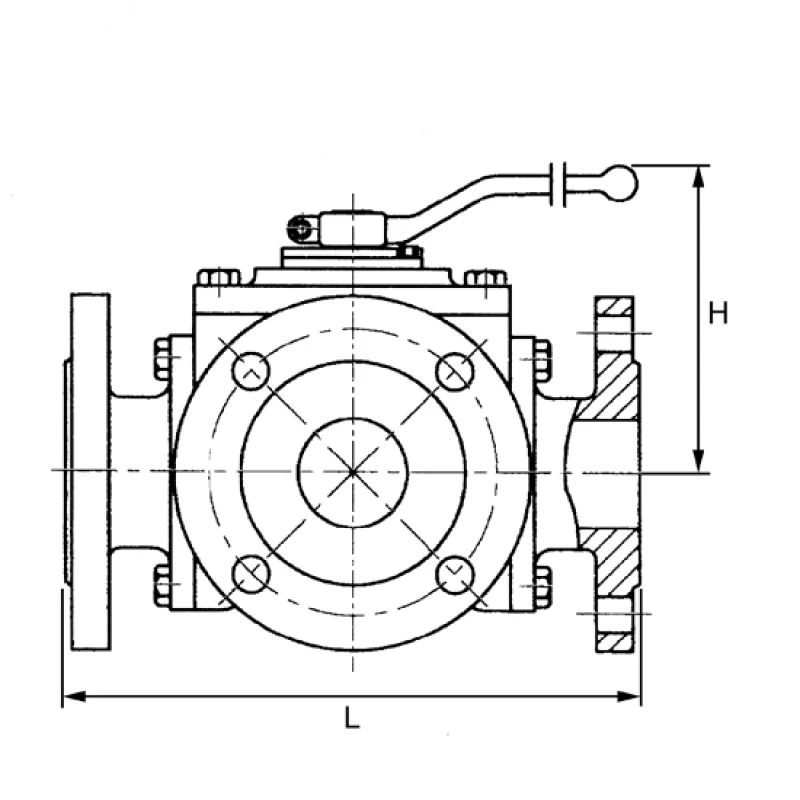

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2522220100025 25 230 117 F05 115 85 x 4 x 14 14,0
2522220100040 40 260 136 F07 150 110 x 4 x 18 22,0
2522220100050 50 290 144 F07 165 125 x 4 x 18 30,0
2522220100065 65 340 182 F10 185 145 x 4 x 18 47,0
2522220100080 80 380 205 F10 200 160 x 8 x 18 64,8
2522220100100 100 430 220 F12 235 180 x 8 x 18 95,0
2522220100150 150 480 *216 F14 285 240 x 8 x 22 180,0
2522220100200 200 600 *258 F14 340 295 x12 x 22 301,0
Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2522120100025 25 230 117 F05 115 85 x 4 x 14 14,0
2522120100040 40 260 136 F07 150 110 x 4 x 18 22,0
2522120100050 50 290 144 F07 165 125 x 4 x 18 30,0
2522120100065 65 340 163 F10 185 145 x 4 x 18 47,0
2522120100080 80 380 198 F10 200 160 x 8 x 18 64,8
2522120100100 100 430 220 F12 220 180 x 8 x 18 95,0
2522120100150 150 480 305 F14 285 240 x 8 x 22 180,0
2522120100200 200 600 *258 F14 340 295 x12 x 22 301,0
*hoogte hart van de leiding tot ISO topflens, zonder handgreep/gearbox.

Ook leverbaar

  • ANSI 150# of 300# flensaansluiting
  • 4-weg kogelkraan met T-, L- of X-boring
  • PN 16 uitvoering voor DN 65, DN 100, DN 100
  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Pekos 3-weg kogelkraan

Specificaties

Type KP-2522
Materiaal RVS GX5CrNiMo19-11-2
Drukklasse Zie tabel
Kogel RVS GX5CrNiMo19-11-2
Spindel RVS X5CrNiMo17-12-2
Handgreep WCB
Afd.elementen PTFE
Spindelafdichting PTFE
Aansluiting EN 1092-01
Temperatuur -10°C tot +240°C (druk en temperatuur afhankelijk)
