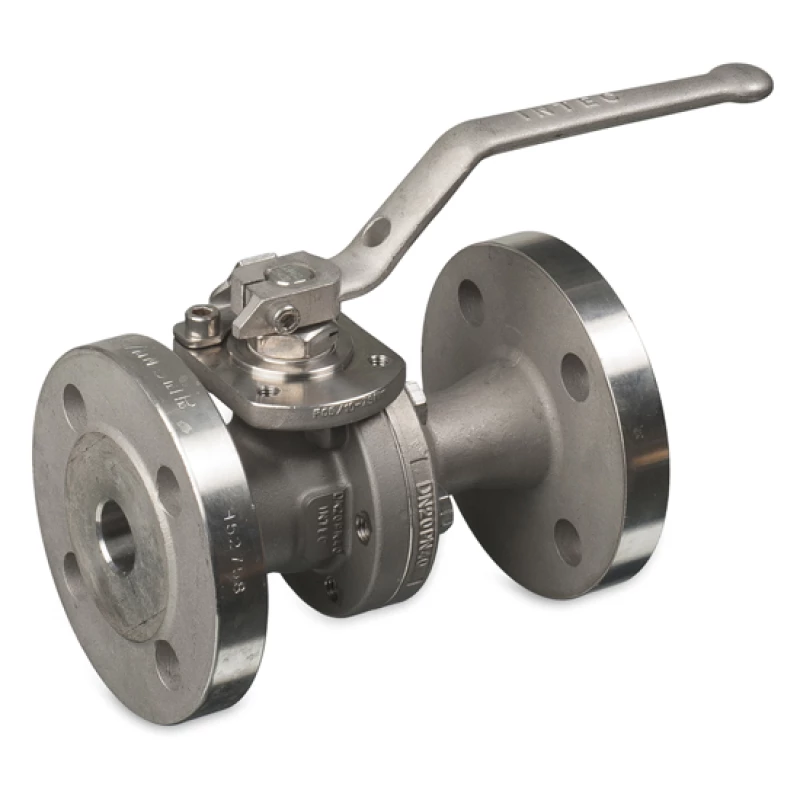

RVS Intec K200 kogelkraan  -  KP-2658

RVS Intec K200 kogelkraan  |  KP-2658

RVS Intec K200 kogelkraan  |  KP-2658
RVS Intec K200 kogelkraan  |  KP-2658

Flensaansluiting ANSI 150lbs / 300lbs, volle doorlaat, 2- delig

Geschikt voor: water, olie, gassen, stoom, koolwaterstoffen en zuren

  • Uitstekend geschikt voor chemie en petrochemie.
  • Fire-safe volgens DIN EN ISO 10497.
  • Spindel bestand tegen 'blow-outs' en anti-statisch.
  • Top flensaansluiting volgens DIN EN ISO 5211.
  • TA-Luft VDI 2440.
  • PED.
  • ATEX 94/9/EC.
  • Materialen volgens NACE MR0175.
  • SIL 3.
Specificaties
RVS Intec K200 kogelkraan  |  KP-2658
RVS Intec K200 kogelkraan  |  KP-2658

Selecteer een uitvoering:

Selecteer een uitvoering

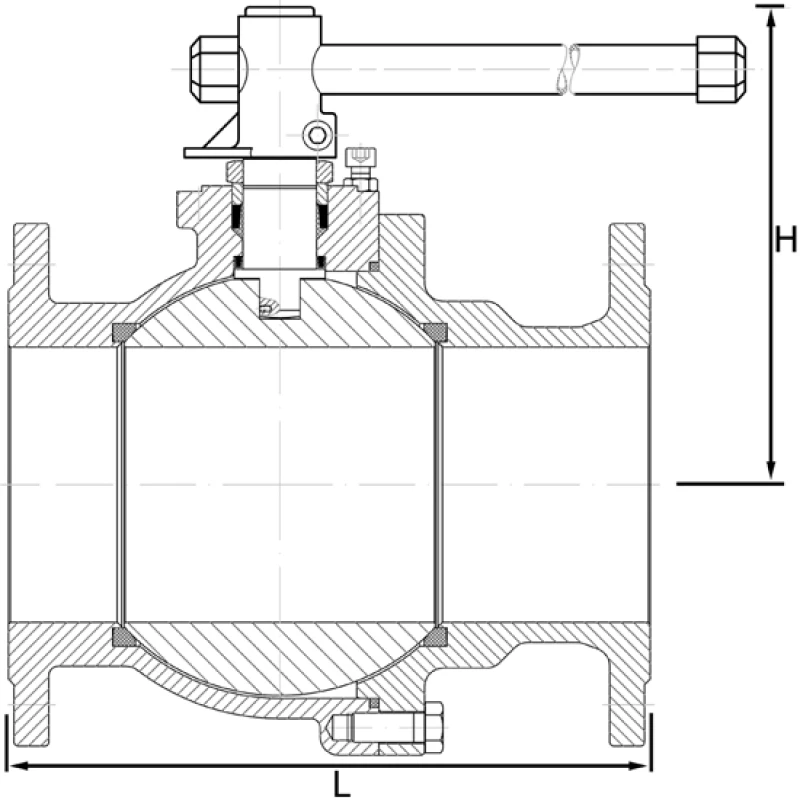

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2658210101015   1/2" 108 95 F05 89 60,3 x 4 x 15,9 2,4
2658210101020   3/4" 117 105 F05 98 69,8 x 4 x 15,9 3,8
2658210101025 1   " 127 114 F05 108 79,4 x 4 x 15,9 5,0
2658210101040 1.1/2" 165 135 F07 127 98,4 x 4 x 15,9 8,6
2658210101050 2   " 178 143 F07 152 120,6 x 4 x 19,0 12,3
2658210101065 2.1/2" 190 155 F07 178 140,0 x 4 x 19,0 16,5
2658210101080 3   " 203 197 F10 190 152,4 x 4 x 19,0 22,5
2658210101100 4   " 229 215 F10 229 190,5 x 8 x 19,0 31,0
2658210101150 6   " 394 280 F12 279 241,3 x 8 x 22,2 81,1
2658210101200 8   " 457 340 F14 343 298,4 x 8 x 22,2 143,0
Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2658220101015   1/2" 140 95 F05 95 67,7 x 4 x 15,9 2,5
2658220101020   3/4" 152 105 F05 117 82,5 x 4 x 19,0 3,9
2658220101025 1   " 165 114 F05 124 88,9 x 4 x 19,0 5,1
2658220101040 1.1/2" 190 135 F07 156 114,3 x 4 x 22,2 8,9
2658220101050 2   " 216 143 F07 165 127,0 x 8 x 19,0 12,5
2658220101065 2.1/2" 241 155 F07 190 149,2 x 8 x 22,2 17,0
2658220101080 3   " 283 197 F10 210 168,3 x 8 x 22,2 23,5
2658220101100 4   " 305 215 F10 254 200,0 x 8 x 22,2 33,0
2658220101150 6   " 403 280 F12 318 269,9 x 12 x 22,2 105,0
2658220101200 8   " 502 340 F14 381 330,2 x 12 x 25,4 179,0

Ook leverbaar

  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Intec kogelkranen
  • spindelverlenging

Specificaties

Type KP-2658
Materiaal RVS ASTM A351-CF8M
Drukklasse ANSI 150lbs / 300lbs
Kogel RVS ASTM A351-CF8M
Spindel RVS X2CrNiMoN22-5-3
Handgreep Tot 3” RVS GX5CrNiMo19-11-2
3” en groter RVS GX5CrNi19-10 / Staal verzinkt
Afd.elementen KFGN (Glasvezelversterkt TFM, stikstof gesinterd)
/ KFM (gemodificeerd PTFE)
Spindelafdichting KFGN/Grafiet/KFAM ((gemodificeerd PTFE) met antistatische vulstof
Huisafdichting KF (PTFE)
Inbouwlengte ANSI B 16.10
Aansluiting Flensaansluiting ANSI B 16.5
Temperatuur -29°C tot +225°C (druk en temperatuur afhankelijk)
