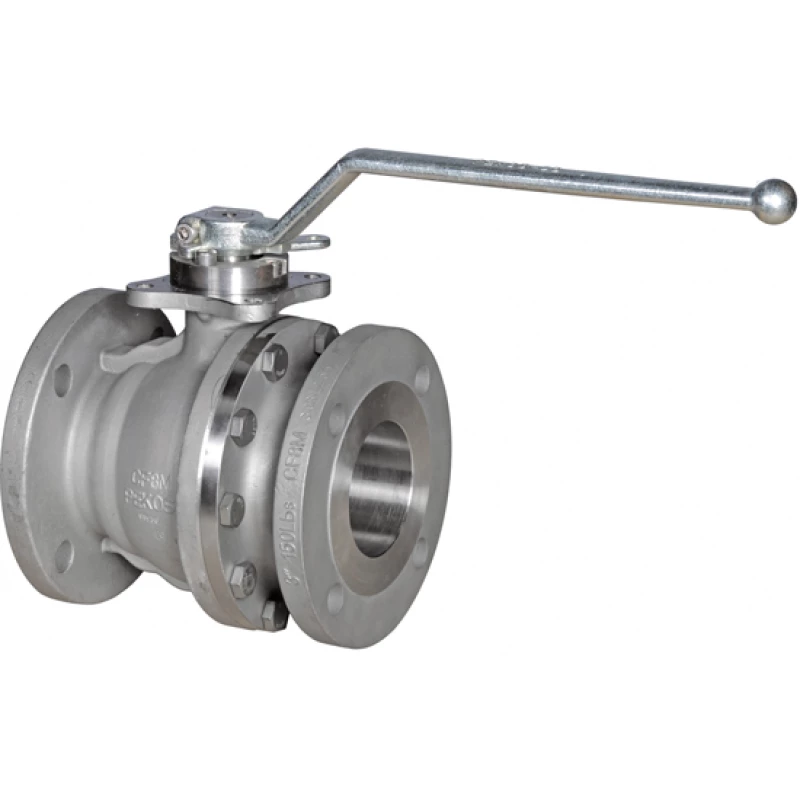

RVS Pekos kogelkraan  -  KP-2538

RVS Pekos kogelkraan  |  KP-2538

RVS Pekos kogelkraan  |  KP-2538
RVS Pekos kogelkraan  |  KP-2538

Flensaansluiting ANSI 150lbs, volle doorlaat, 2- delig

Geschikt voor: water, olie, gassen, stoom, koolwaterstoffen en zuren

  • Uitstekend geschikt voor chemie en petrochemie.
  • Fire-safe EN ISO 10497 en anti-statisch.
  • Spindel bestand tegen 'blow-outs'.
  • Voorzien van ISO 5211 topflens voor eenvoudige montage van een bedieningseenheid of spindelverlenging.
  • SIL3 IEC61508.
  • ATEX 94/9/EC.
  • Materialen volgens NACE MR0175.
Specificaties
Downloads
RVS Pekos kogelkraan  |  KP-2538
RVS Pekos kogelkraan  |  KP-2538

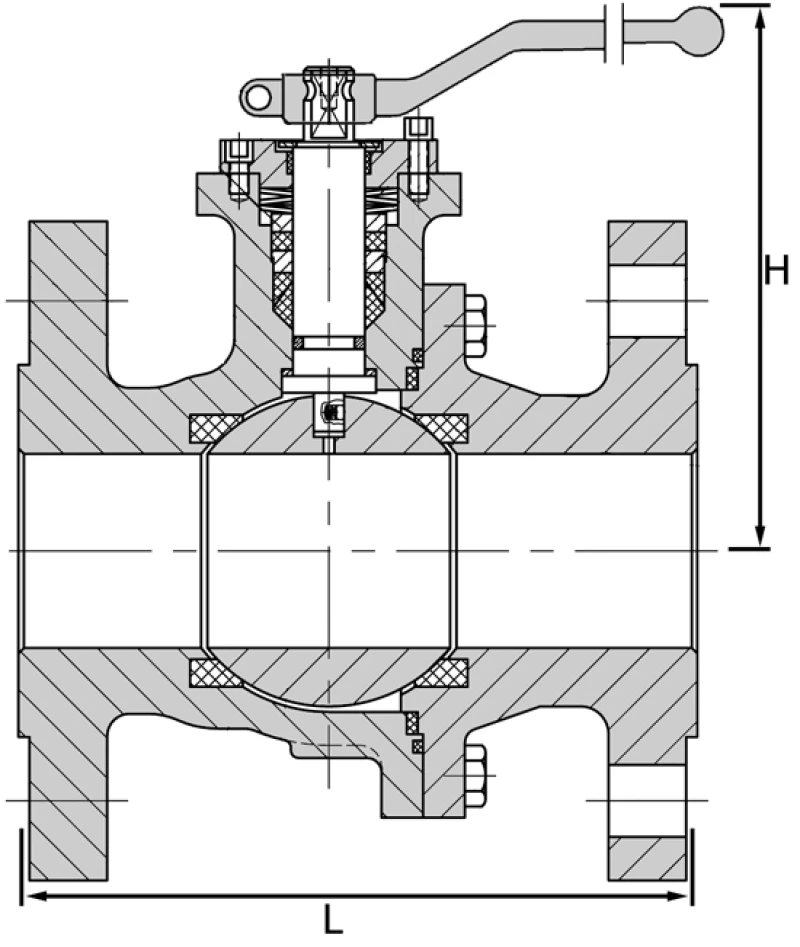

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2538210201015   1/2" 108 103 F05 89  60,3 x 4 x 15,9 2,5
2538210201020   3/4" 117 105 F05 99  69,8 x 4 x 15,9 3,3
2538210201025 1   " 127 111 F05 108  79,4 x 4 x 15,9 4,2
2538210201040 1.1/2" 165 129 F07 127  98,4 x 4 x 15,9 7,4
2538210201050 2   " 178 138 F07 152 120,6 x 4 x 19,0 10,6
2538210201080 3   " 203 187 F10 191 152,4 x 4 x 19,0 22,5
2538210201100 4   " 229 201 F10 229 190,5 x 8 x 19,0 31,6
2538210201150 6   " 394 268 F12 279 241,3 x 8 x 22,2 81,1
2538210201250 10  " 457 338 F14 343 298,4 x 8 x 22,2 143,0

Opties

  • grafietgevulde of glasvezelversterkte afdichtelementen
  • ANSI 600# uitvoering
  • 10"en 12" uitvoeringen 150# en 300#

Ook leverbaar

  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Pekos kogelkranen

Specificaties

Type KP-2538
Materiaal RVS A 351CF8M
Drukklasse ANSI 150lbs
Kogel RVS A 351CF8M
Spindel RVS AISI 316
Handgreep WCB
Afd.elementen Gemodificeerd PTFE
Spindelafdichting PTFE / Grafiet / FPM O-ring
Huisafdichting Grafiet
Inbouwlengte ANSI B 16.10
Aansluiting Flensaansluiting ANSI B 16.5
Temperatuur -29°C tot +240°C (druk en temperatuur afhankelijk)
Opmerking Afhankelijk van de toepassing wordt vanaf doorlaat 8" een mechanische aandrijving geadviseerd.
