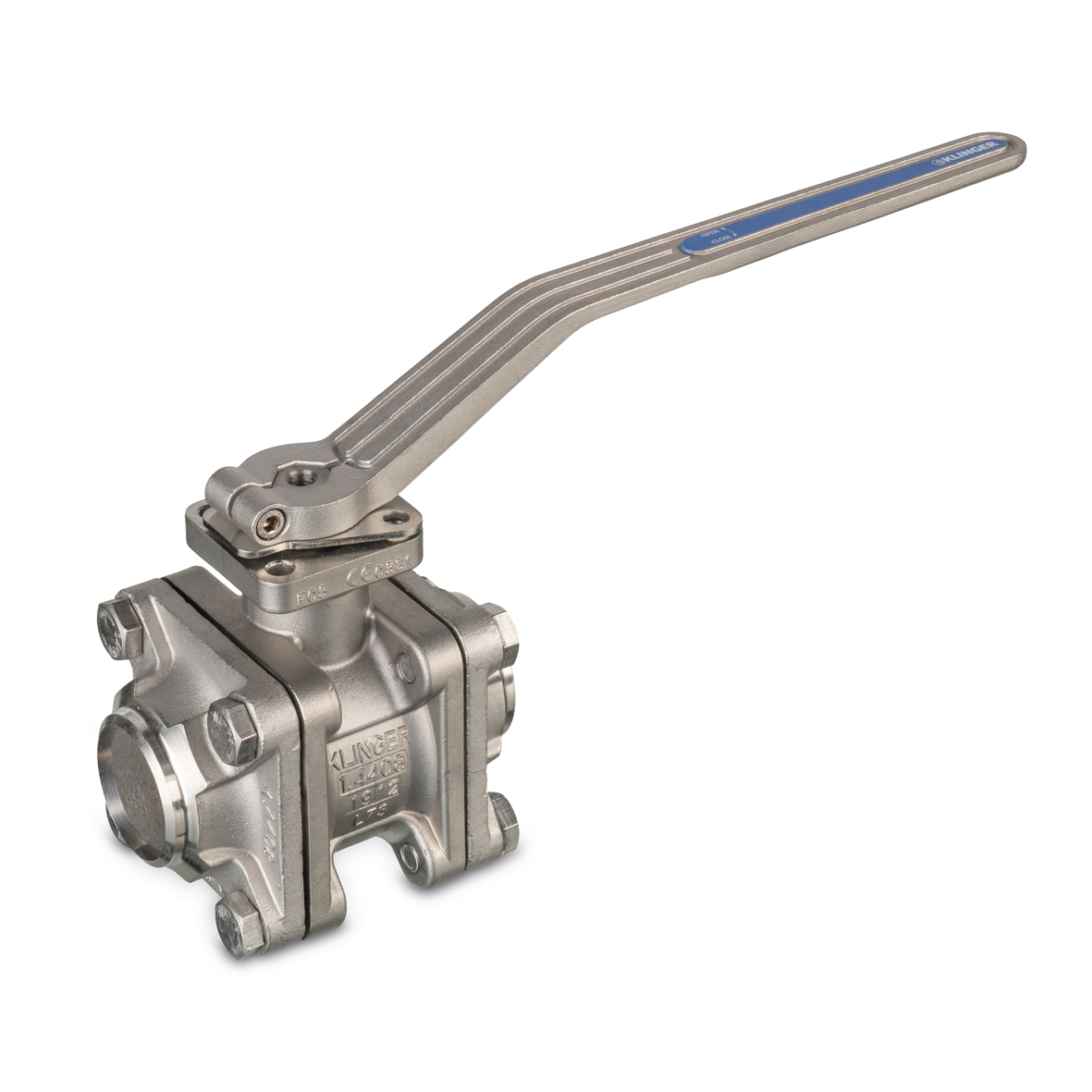

RVS Klinger Ballostar kogelkraan | KP-2405
Lasaansluiting Butt-Weld, PN 40/PN 63, volle doorlaat, 3-delig, korte bouwlengte
Geschikt voor: water, olie, gassen, stoom en koolwaterstoffen
- Onderhoudsvrij.
- Kogel met een cylindrische volle doorlaat.
- Anti-blow-out spindel.
- Nastelbare stopbusafdichting.
- Standaard uitvoering TA luft VDI 2440 gecertificeerd.
- Robuuste contructie uitstekend bestand tegen thermische belasting.
- Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
- Bidirectionele afdichting conform EN12266-lekklasse A.
- Modulair ontwerp en selectie van verschillende componenten.
- Te onderhouden zonder demontage uit de leiding.
- Anti-statisch ontwerp conform ISO 7121 / EN1983.
- Automatisering achteraf mogelijk topflens conform EN ISO 5211.
- Vergrendelbare handgreep ( d.m.v. hangslot).

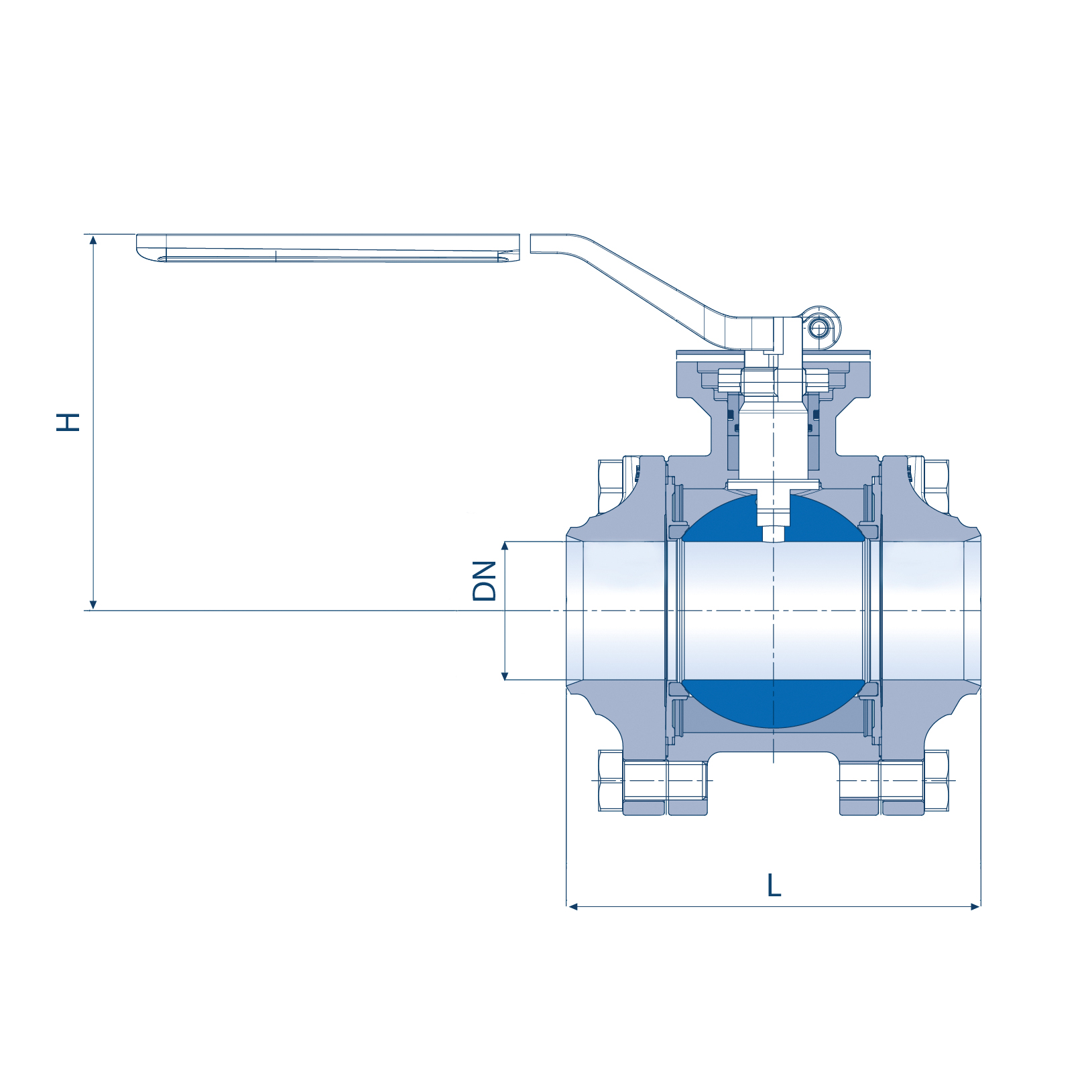

| Afmetingen (mm) | Drukklasse | Topflens | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | DN | L | H | PN | ISO 5211 | Gewicht (kg) | Bestellen |
| 2405510100015 | 15 | 75 | 80 | 63 | F04 vk 8 | 0,8 | |
| 2405510100020 | 20 | 90 | 94 | 63 | F04 vk11 | 1,4 | |
| 2405510100025 | 25 | 100 | 98 | 40 | F04 vk11 | 1,9 | |
| 2405510100030 | 32 | 110 | 106 | 40 | F05 vk14 | 1,9 | |
| 2405510100040 | 40 | 125 | 113 | 40 | F05 vk14 | 4,6 | |
| 2405510100050 | 50 | 150 | 136 | 40 | F07 vk 17 | 7,6 | |
| 2405510100065 | 65 | 190 | 146 | 40 | F07 vk17 | 10,6 | |
| 2405510100080 | 80 | 220 | 165 | 40 | F10 vk22 | 19,5 | |
| 2405510100100 | 100 | 270 | 179 | 40 | F10 vk22 | 28 | |
| 2405510100125 | 125 | 330 | 213 | 40 | F12 vk27 | 49,5 | |
Opties
- Fire Safe uitvoering gecertificeerd EN10497 en API 607, ISO15848-1 gecertificeerd, (aard)gas uitvoering met ÖVGW certificering, Cryogeen uitvoering met spindelverlenging, Zuurstof uitvoering BAM gecertificeerd , Double block & bleed uitvoering , Hoge temperatuur uitvoering tot 400˚C.
- Compleet met pneumatische of elektrische bediening, zie automatiseringsset Ballostar kogelkranen.
Specificaties
| Type | KP-2405 |
| Materiaal | RVS GX5CrNiMo19-11-2/1.4408 |
| Drukklasse | PN 40/63/100 (zie tabel) |
| Kogel | RVS 1.4404/1.4408 |
| Spindel | RVS 1.4404(AISI316) |
| Handgreep | RVS 1.4408 |
| Afd.elementen | KFC koolstof versterkt PTFE in verend RVS element |
| Spindelafdichting- | KFC/RVS labyrint |
| Huisafdichting | PTFE |
| Inbouwlengte | DIN EN 12982 serie 67 |
| Aansluiting | Butt-Weld lasaansluiting volgens DIN EN 12627 |
| | |
| Temperatuur | -60°C tot +300°C (druk en temperatuur afhankelijk). |
Contact
Voor meer informatie over onze kogelkranen kunt u contact opnemen met:
