Spec. PTFE enveloppakkingen  -  PFx

Spec. PTFE enveloppakkingen  |  PFx

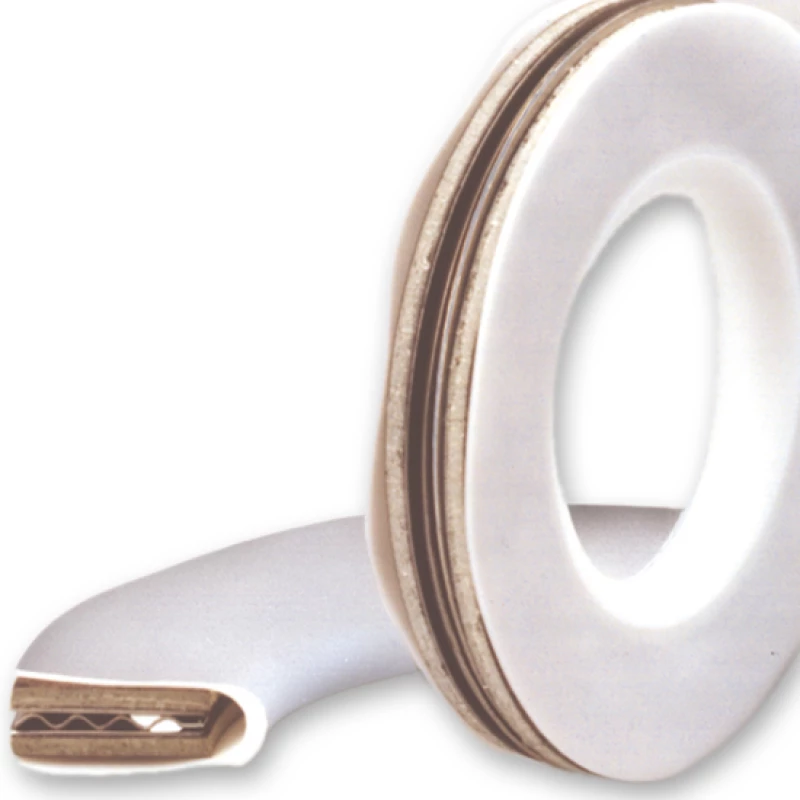

PTFE envelop pakkingen diverse uitvoeringen

Geschikt voor: daar waar men een inlage materiaal eist vanwege mechanische eigenschappen, maar chemisch of vanwege contaminatie afgeschermd moet worden van het medium

  • Deze pakking kan samengesteld worden qua dikte en inlagen specifiek voor uw toepassing.
  • Inlage(n) kunnen metalliek vlak, geprofileerd of gegolfd zijn, of zachte materialen zoals Klinger Sil/Topchem/Softchem/Grafiet.
Specificaties
print

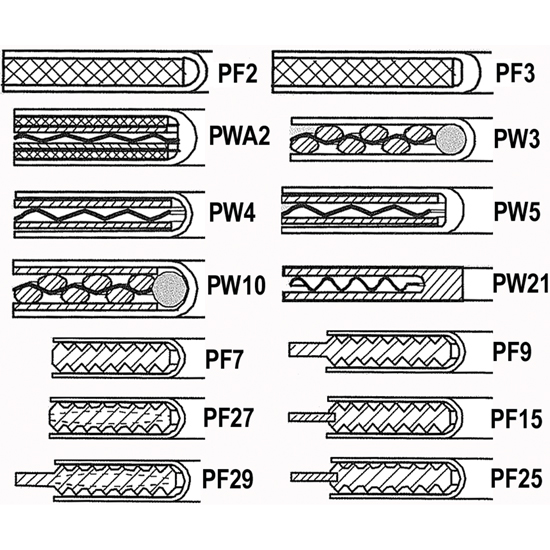

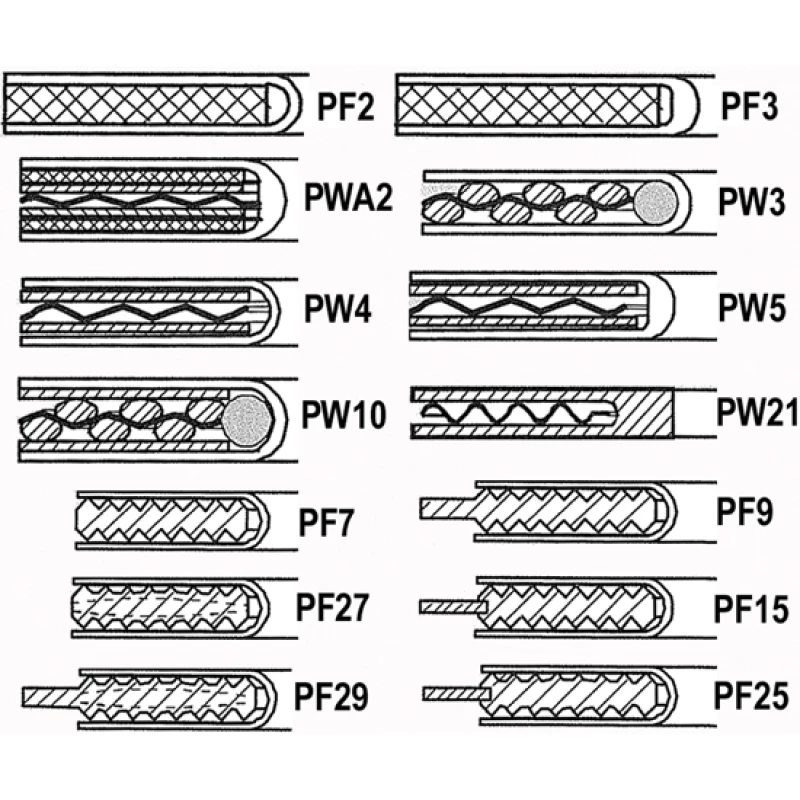

Type Omschrijving Bestellen
PF2 gedraaide envelop met ronde neus en zachte vullling.
PF3 gedraaide envelop met ronde verdikte neus en zachte vullling.
PW2A gedraaide envelop met ronde verdikte neus dubbele zachte vullling, en gegolfde inlage.
PW3 gedraaide envelop met ronde neus zachte koordvullling.
PW4 gedraaide envelop met ronde neus, zachte vullling, en gegolfde inlage.
PW5 gedraaide envelop met ronde verdikte neus, zachte vullling, en gegolfde inlage.
PW10 gedraaide envelop met ronde neus zachte koordvullling, en oplagen.
PW21 gedraaide ptfe profielring met gegolfde inlage.
PF7 gedraaide envelop met ronde neus en lateraal kamprofiel inlage.
PF9 gedraaide envelop met ronde neus en lateraal kamprofiel inlage met vaste centreerring.
PF27 gedraaide envelop met ronde neus en convex kamprofiel inlage.
PF15 gedraaide envelop met ronde neus en lateraal kamprofiel inlage met losse centreerring.
PF29 gedraaide envelop met ronde neus en convex kamprofiel inlage met vaste centreerring.
PF25 gedraaide envelop met ronde neus en convex kamprofiel inlage met losse centreerring.

Specificaties

Type PFx
Materiaal PTFE
Max. temperatuur 250 ºC
Max. druk 160 bar
niet tezamen, en afh. van inlage(n)
Gangbare diktes envelop 0,5-1,0 mm wanddikte, metalen gegolfde inlage 1,3 mm, zachte inlagen 2-3 mm, metaalgeprofileerde inlagen 3-4 mm.
DIN afmetingen volgens EN 1514-1
ANSI afmetingen volgens B16.21
