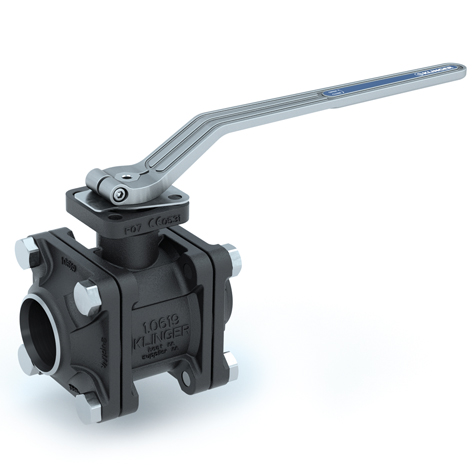

Stalen Klinger Ballostar KHA kogelkraan  -  KP-2475

Stalen Klinger Ballostar KHA kogelkraan  |  KP-2475

Stalen Klinger Ballostar KHA kogelkraan  |  KP-2475
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2475

Lasaansluiting Butt-Weld, PN40 / PN63 / PN100, volle doorlaat, 3-delig, korte bouwlengte

Geschikt voor: water, olie, gassen, stoom en koolwaterstoffen

  • Onderhoudsvrij
  • Kogel met een cylindrische volle doorlaat.
  • Anti blow-out spindel.
  • Nastelbare stopbusafdichting.
  • Standaard uitvoering fire safe gecertificeerd EN10497 en API607.
  • Standaard uitvoering TA luft VDI 2440/IOS15848 gecertificeerd.
  • SIL2 IEC61508.
  • Robuuste constructie uitstekend bestand tegen thermische belasting.
  • Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
  • Bi directionele afdichting conform EN12266-lekklasse A.
  • Modulair ontwerp en selectie van verschillende componenten.
  • Te onderhouden zonder demontage uit de leiding.
  • Anti statisch ontwerp conform ISO7121 / EN1983.
  • Automatisering achteraf mogelijk, topflens conform ISO EN 5211.
  • Speciale KACP coating.
  • Vergrendelbare handgreep (d.m.v. hangslot).
Specificaties
Downloads
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2475
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2475

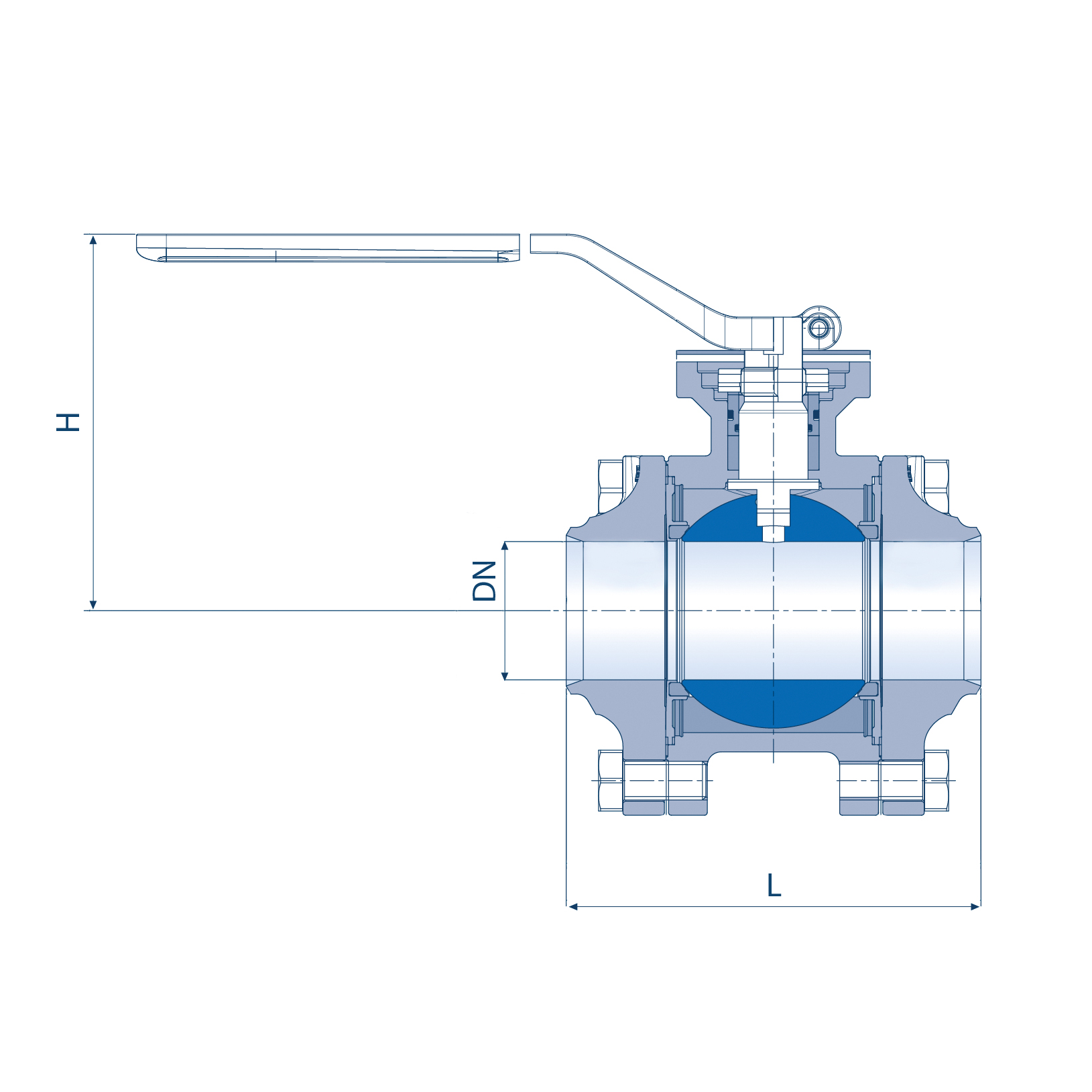

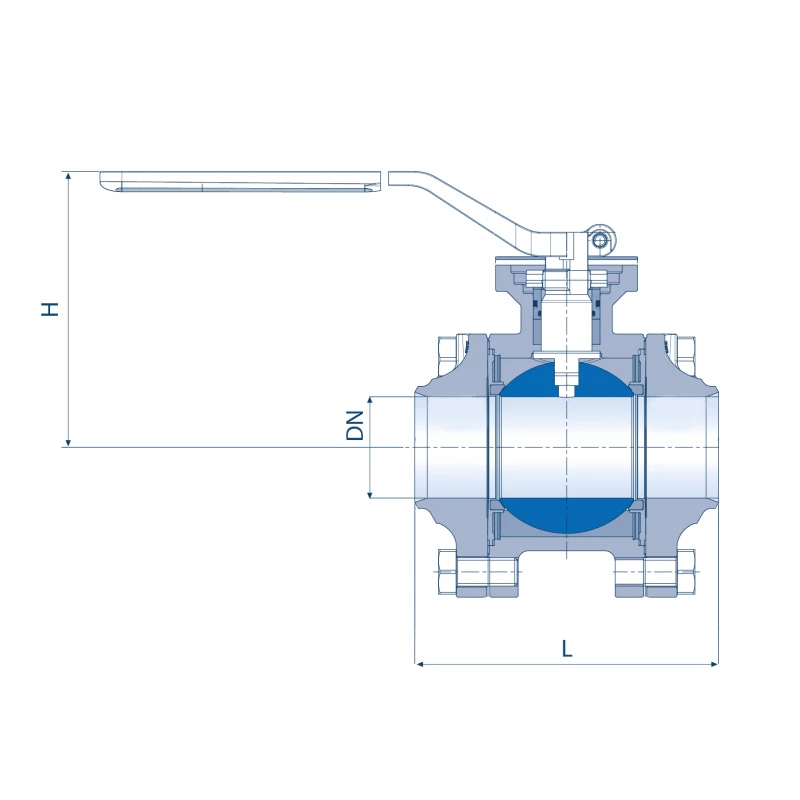

Hoofdafmetingen (mm) Drukklasse Topflens
Art.nr. DN L H PN ISO 5211 Gewicht (kg) Bestellen
2475510100015 15 75 80 100 F04  vk 8 0,8
2475510100020 20 90 94 100 F04  vk11 1,4
2475510100025 25 100 98 63 F04  vk11 1,9
2475510100030 32 110 106 63 F05  vk14 2,1
2475510100040 40 125 113 63 F05  vk14 4,6
2475510100050 50 150 136 40 F07  vk 17 7,6
2475510100065 65 190 146 40 F07  vk17 10,6
2475510100080 80 220 165 40 F10  vk22 19,5
2475510100100 100 270 179 40 F10  vk22 28
2475510100125 125 330 213 40 F12  vk27 49,5

Opties

  • Zuurstof uitvoering (BAM gecertificeerd).
  • Hoog temperatuur uitvoering 400˚C (zie metaaldichtende utivoering ) (Aard) Gas uitvoering met ÖVGW certificering (viton spindelafdichting).
  • Double block & bleed uitvoering.
  • NPT draadaansluiting ANSI B1.20.1.
  • Compleet met pneumatische of elektrische bediening, zie automatiseringsset Ballostar kogelkranen.

Specificaties

Type KP-2475
Materiaal Gietstaal EN-GP240GH/1.0619
Drukklasse zie tabel
Kogel RVS 1.4401/1.4408
Spindel RVS 1.4104 ( ANSI430F)
Handgreep RVS
Afd.elementen KFC koolstof versterkt PTFE in verend RVS element
Huisafdichting Grafiet+ KlingerSilC4430®
Spindelafdichting grafiet + Aflas
Inbouwlengte DIN EN12982 series 67
Aansluiting Butt-weld lasaansluiting volgens DIN EN 12627
Temperatuur -10°C tot +300°C (druk en temperatuur afhankelijk)
