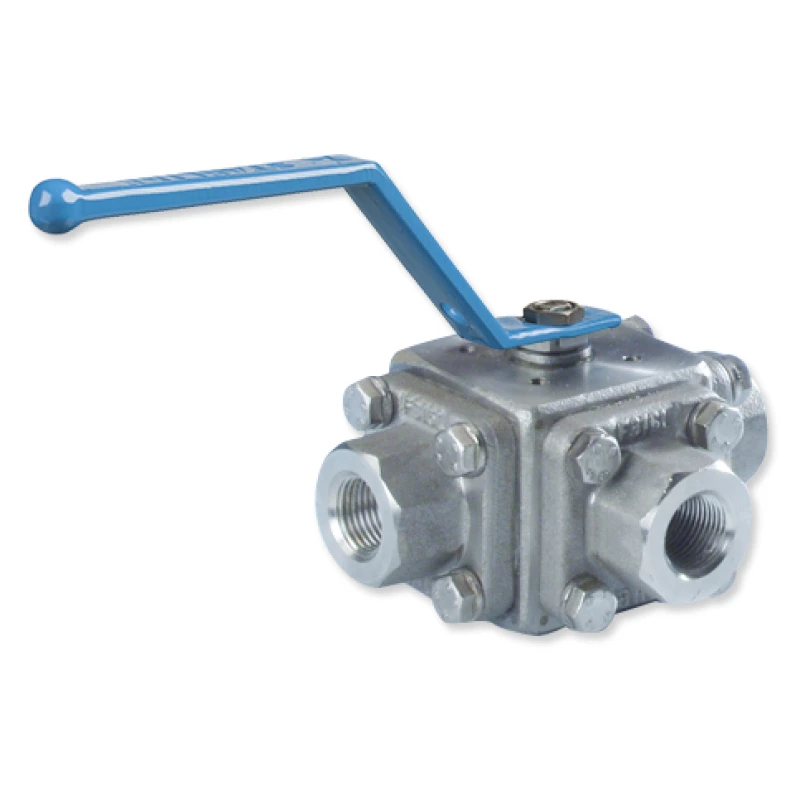

RVS Starline 3-weg kogelkraan | KP-3036
Draadaansluiting BSP tot PN100, volle doorlaat, T- of L-boring
Geschikt voor: water, olie, lucht, gas en koolwaterstoffen
- Anti-statisch, spindel bestand tegen 'blow-outs'.
- Voorzien van ISO 5211 topflens voor eenvoudige montage van een bedieningseenheid.
- Voorzien van 4 afdichtingsringen voor een perfecte afdichting en kogelgeleiding.
- Standaard met 90° opening.
- P.E.D. 97/23/EC - ATEX 94/9 CE.
- NACE MR 0175 Latest Edition.
- ASME B16.34 - ASME B31.1 - API6D.
Selecteer een uitvoering:
Selecteer een uitvoering

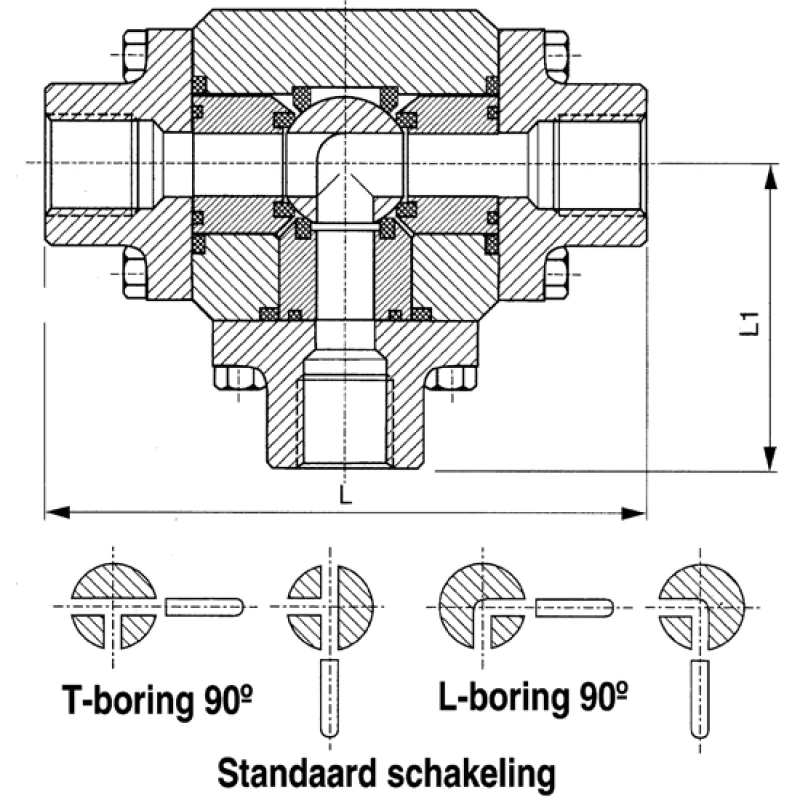

| Afmetingen (mm) | Topflens | |||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | DN | L | L1 | H | ISO 5211 | PN | Gewicht (kg) | Bestellen |
| 3036311110006 | 1/4" | 113 | 56,7 | 70 | F05 | 100 | 2,3 | |
| 3036311110010 | 3/8" | 113 | 56,7 | 70 | F05 | 100 | 2,3 | |
| 3036311110015 | 1/2" | 119 | 59,5 | 75 | F05 | 100 | 3,0 | |
| 3036311110020 | 3/4" | 150 | 75,0 | 86 | F07 | 100 | 5,0 | |
| 3036311110025 | 1 " | 158 | 79,0 | 98 | F07 | 68 | 7,0 | |
| 3036311110030 | 1.1/4" | 182 | 91,0 | 113 | F07 | 68 | 10,0 | |
| 3036311110040 | 1.1/2" | 201 | 100,5 | 118 | F07 | 68 | 13,5 | |
| 3036311110050 | 2 " | 262 | 181,0 | 125 | F10 | 50 | 55,0 | |
| 3036311110065 | 2.1/2" | 423 | 211,5 | 165 | F10 | 50 | 65,0 | |
| Afmetingen (mm) | Topflens | |||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | DN | L | L1 | H | ISO 5211 | PN | Gewicht (kg) | Bestellen |
| 3036311117006 | 1/4" | 113 | 56,7 | 70 | F05 | 100 | 2,3 | |
| 3036311117010 | 3/8" | 113 | 56,7 | 70 | F05 | 100 | 2,3 | |
| 3036311117015 | 1/2" | 119 | 59,5 | 75 | F05 | 100 | 3,0 | |
| 3036311117020 | 3/4" | 150 | 75,0 | 86 | F07 | 100 | 5,0 | |
| 3036311117025 | 1 " | 158 | 79,0 | 98 | F07 | 68 | 7,0 | |
| 3036311117030 | 1.1/4" | 182 | 91,0 | 113 | F07 | 68 | 10,0 | |
| 3036311117040 | 1.1/2" | 201 | 100,5 | 118 | F07 | 68 | 13,5 | |
| 3036311117050 | 2 " | 262 | 181,0 | 125 | F10 | 50 | 55,0 | |
| 3036311117065 | 2.1/2" | 423 | 211,5 | 165 | F10 | 50 | 65,0 | |
Ook leverbaar
- lasaansluiting Butt-Weld of Socket-Weld
- gereduceerde doorlaat
- compleet met pneumatische of elektrische bediening, zie hoofdstuk automatisering
Specificaties
| Type | KP-3036 |
| Materiaal | RVS AISI 316 |
| Drukklasse | Zie tabel |
| Kogel | RVS AISI 316 |
| Spindel | RVS AISI 316 |
| Handgreep | Gegalvaniseerd staal / epoxy gecoat |
| Afd.elementen | Glasvezel versterkt PTFE |
| Spindelafdichting | Glasvezel versterkt PTFE/Grafiet |
| | |
| Aansluiting | BSP binnendraad |
| | |
| Temperatuur | -60°C tot +230°C |
