Air Torque actuator A en E coating incl. brugstuk en koppelstuk

Geschikt voor: standaard geautomatiseerde toepassingen

  • De Air Torque pneumatische actuators zijn volledig gestandaardiseerd.
  • Zeer goede corrosiebestendigheid.
  • Slagbegrenzing tweezijdig instelbaar.
Specificaties
Automatiseringsset Pekos kogelkraan - 2-delig  |  Pekos
Automatiseringsset Pekos kogelkraan - 2-delig  |  Pekos

Selecteer een uitvoering:

Selecteer een uitvoering
A-coating Doorlaat Automatiseringsset

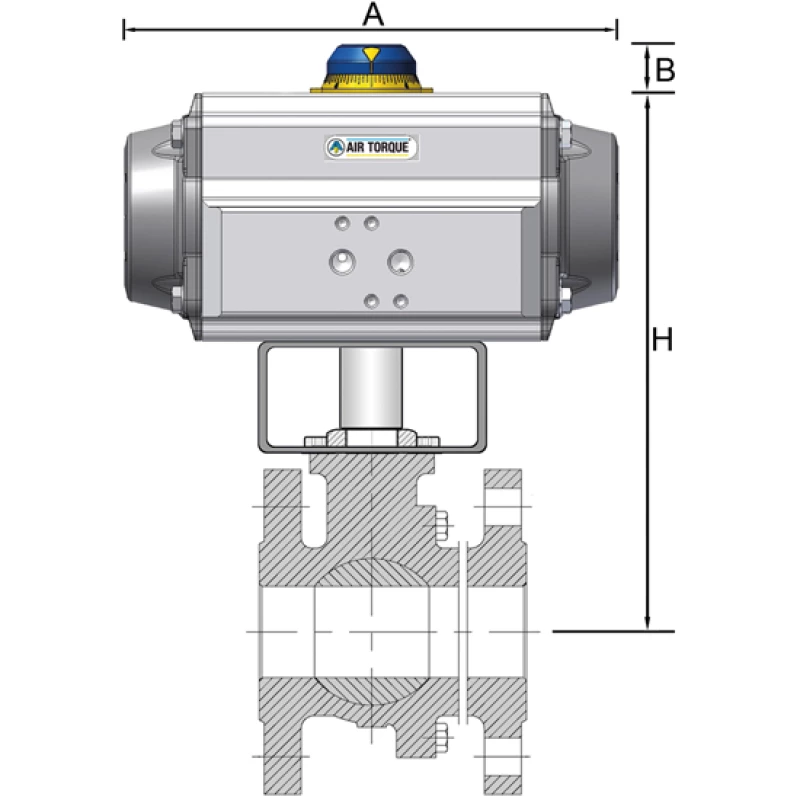

Art.nr. DN Brugstuk Koppelstuk Actuator   h x   a x  b Bestellen
8006121210015 15 F05/F05 0D1 AT101U-D-A  187 x 159 x 20
8006121210020 20 F05/F05 0D1 AT101U-D-A  189 x 159 x 20
8006121210025 25 F05/F05 1D1 AT101U-D-A  195 x 159 x 20
8006121210032 32 F05/F05 1D2 AT201U-D-A  217 x 211 x 20
8006121210040 40 F07/F07 2D2 AT201U-D-A  227 x 211 x 20
8006121210050 50 F07/F07 2D2 AT201U-D-A  235 x 211 x 20
8006121210065 65 F07/F07 2D2 AT251U-D-A  261 x 248 x 20
8006121210080 80 F10/F10 3D3 AT301U-D-A  321 x 269 x 20
8006121210100 100 F10/F10 3D3 AT351U-D-A  353 x 315 x 30
8006121210125 125 F12/F12 4D4 AT451U-D-A  415 x 409 x 30
8006121210150 150 F12/F12 4D4 AT501U-D-A  451 x 438 x 30
8006121110200 200 F14/F14 5D6 AT601U-D-A  580 x 543 x 50
8006121110250 250 F14/F14 5D6 AT651U-D-A  674 x 621 x 50
A-coating Doorlaat Automatiseringsset
Art.nr. DN Brugstuk Koppelstuk Actuator   h x   a x  b Bestellen
8006121220015 15 F05/F05 0D1 AT101U-S12-A  187 x 159 x 20
8006121220020 20 F05/F05 0D1 AT101U-S12-A  189 x 159 x 20
8006121220025 25 F05/F05 1D2 AT201U-S12-A  212 x 211 x 20
8006121220032 32 F05/F05 1D2 AT251U-S12-A  230 x 248 x 20
8006121220040 40 F07/F07 2D3 AT301U-S12-A  252 x 269 x 20
8006121220050 50 F07/F07 2D3 AT301U-S12-A  260 x 269 x 20
8006121220065 65 F07/F07 2D3 AT351U-S12-A  291 x 315 x 30
8006121220080 80 F10/F10 3D4 AT401U-S12-A  351 x 345 x 30
8006121220100 100 F10/F10 3D4 AT451U-S12-A  385 x 409 x 30
8006121220125 125 F12/F12 4D4 AT551U-S12-A  459 x 487 x 50
8006121220150 150 F12/F14 4D6 AT601U-S12-A  476 x 487 x 50
8006121220200 200 F14/F14 5D6 AT651U-S12-A  634 x 621 x 50
8006121220250 250 F14/F16 5D7 AT701U-S12-A  705 x 684 x 50
E-coating Doorlaat Automatiseringsset
Art.nr. DN Brugstuk Koppelstuk Actuator   h x   a x  b Bestellen
8006121230015 15 F05/F05 0D1 AT101U-D-E  187 x 159 x 20
8006121230020 20 F05/F05 0D1 AT101U-D-E  189 x 159 x 20
8006121230025 25 F05/F05 1D1 AT101U-D-E  195 x 159 x 20
8006121230032 32 F05/F05 1D2 AT201U-D-E  217 x 211 x 20
8006121230040 40 F07/F07 2D2 AT201U-D-E  227 x 211 x 20
8006121230050 50 F07/F07 2D2 AT201U-D-E  235 x 211 x 20
8006121230065 65 F07/F07 2D2 AT251U-D-E  261 x 248 x 20
8006121230080 80 F10/F10 3D3 AT301U-D-E  321 x 269 x 20
8006121230100 100 F10/F10 3D3 AT351U-D-E  353 x 315 x 30
8006121230125 125 F12/F12 4D4 AT451U-D-E  415 x 409 x 30
8006121230150 150 F12/F12 4D4 AT501U-D-E  451 x 438 x 30
8006121230200 200 F14/F14 5D6 AT601U-D-E  580 x 543 x 50
8006121230250 250 F14/F14 5D6 AT651U-D-E  674 x 621 x 50
E-coating Doorlaat Automatiseringsset
Art.nr. DN Brugstuk Koppelstuk Actuator   h x   a x  b Bestellen
8006121240015 15 F05/F05 0D1 AT101U-S12-E  187 x 159 x 20
8006121240020 20 F05/F05 0D1 AT101U-S12-E  189 x 159 x 20
8006121240025 25 F05/F05 1D2 AT201U-S12-E  212 x 211 x 20
8006121240032 32 F05/F05 1D2 AT251U-S12-E  230 x 248 x 20
8006121240040 40 F07/F07 2D3 AT301U-S12-E  252 x 269 x 20
8006121240050 50 F07/F07 2D3 AT301U-S12-E  260 x 269 x 20
8006121240065 65 F07/F07 2D3 AT351U-S12-E  291 x 315 x 30
8006121240080 80 F10/F10 3D4 AT401U-S12-E  351 x 345 x 30
8006121240100 100 F10/F10 3D4 AT451U-S12-E  385 x 409 x 30
8006121240125 125 F12/F12 4D4 AT551U-S12-E  459 x 487 x 50
8006121240150 150 F12/F14 4D6 AT601U-S12-E  476 x 487 x 50
8006121240200 200 F14/F14 5D6 AT651U-S12-E  634 x 621 x 50
8006121240250 250 F14/F16 5D7 AT701U-S12-E  705 x 684 x 50

Specificaties

Type Pekos
Materiaal
Brugstuk RVS (staal v.a. F10/F10 leverbaar)
Koppelstuk RVS
Actuator Air Torque pneumatische aandrijving, coating A
Kogelkraan Voor Pekos kogelkranen van het type
KP-2502 / KP-2506 / KP-2510 / KP-2520
KP-2525 / KP-2535 / KP-2528 / KP-2538
Actuators
geselecteerd bij stuurdruk van 6 bar.
Voor bestelling geheel geautomatiseerde kogelkraan opgeven
- Art.nr. kogelkraan (zie hoofdstuk kogelkranen)
- Art.nr. automatiseringsset
- Veiligheidsfactor 1.5
- Verschil druk over de klep van 16 bar
Neem contact op voor automatiseringssets voor gietijzeren kogelkraan type KP-2508.
