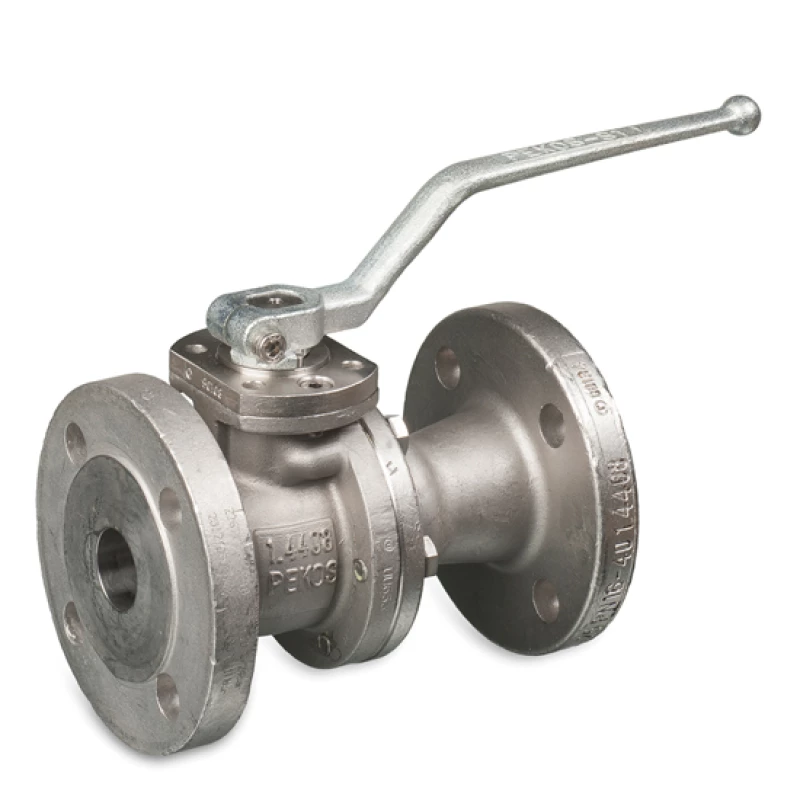

RVS Pekos kogelkraan  -  KP-2506

RVS Pekos kogelkraan  |  KP-2506

RVS Pekos kogelkraan  |  KP-2506
RVS Pekos kogelkraan  |  KP-2506

Flensaansluiting PN 40 / PN 16, volle doorlaat, 2-delig

Geschikt voor: water, olie, lucht, gas, condensaat, zuren en koolwaterstoffen

  • Lange bouwlengte.
  • Anti-statisch, spindel bestand tegen 'blow-outs', spindelafdichting met TA-Luft keur.
  • Voorzien van ISO 5211 topflens voor eenvoudige montage van een bedieningseenheid of spindelverlenging.
  • SIL3 IEC61508.
  • ATEX 94/9/EC.
  • Fire safe EN ISO 10497.
Specificaties
RVS Pekos kogelkraan  |  KP-2506
RVS Pekos kogelkraan  |  KP-2506

Selecteer een uitvoering:

Selecteer een uitvoering

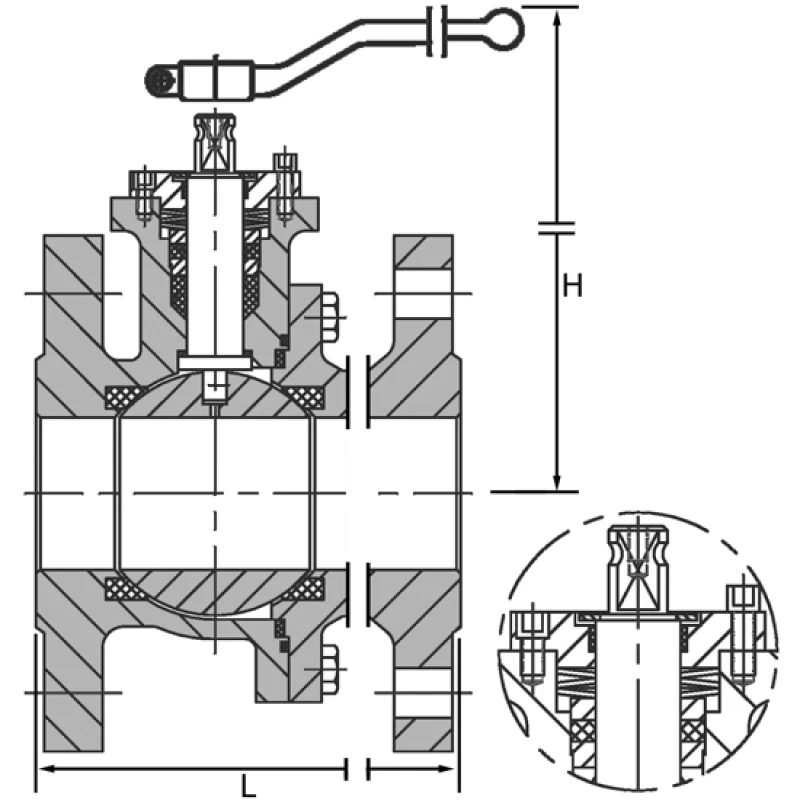

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2506140100015 15 130 100 F05 95 65 x  4 x 14 3,2
2506140100020 20 150 102 F05 105 75 x  4 x 14 4,2
2506140100025 25 160 110 F05 115 85 x  4 x 14 5,2
2506140100030 32 180 115 F07 140 100 x  4 x 18 7,1
2506140100040 40 200 129 F07 150 110 x  4 x 18 9,2
2506140100050 50 230 137 F07 165 125 x  4 x 18 12,8
2506140100065 65 290 150 F07 185 145 x  8 x 18 20,0
2506140100080 80 310 187 F10 200 160 x  8 x 18 26,0
2506140100100 100 350 201 F10 235 190 x  8 x 22 36,4
Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2506120100065 65 290 150 F07 185 145 x  4 x 18 19,7
2506140100080 80 310 187 F10 200 160 x  8 x 18 26,0
2506120100100 100 350 201 F10 220 180 x  8 x 18 34,5

Opties

  • grafietgevulde of glasvezelversterkte afdichtelementen

Ook leverbaar

  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Pekos kogelkranen

Specificaties

Type KP-2506
Materiaal RVS GX5CrNiMo19-11-2
Drukklasse PN 40 / PN 16
Kogel VS GX5CrNiMo19-11-2
Spindel RVS X5CrNiMo17-12-2
Handgreep WCB
Afd.elementen Gemodificeerd PTFE
Spindelafdichting PTFE+FG
Inbouwlengte EN 558-1 serie 1
Aansluiting EN 1092-01
DIN 2533 (PN 16)
Temperatuur -50°C tot +240°C (druk en temperatuur afhankelijk)
