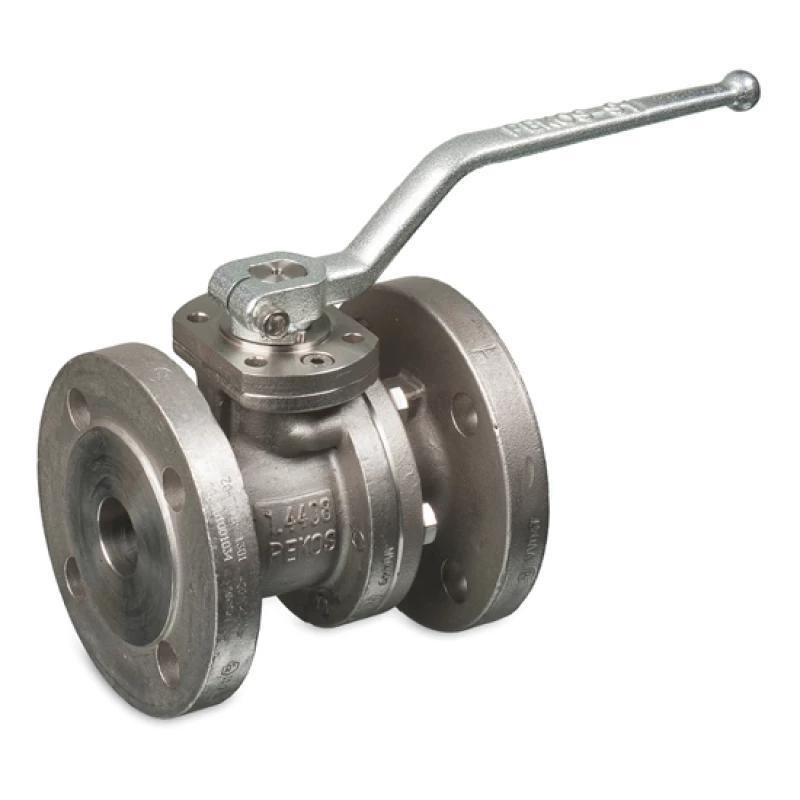

RVS Pekos kogelkraan  -  KP-2520

RVS Pekos kogelkraan  |  KP-2520

RVS Pekos kogelkraan  |  KP-2520
RVS Pekos kogelkraan  |  KP-2520

Flensaansluiting PN 40 / PN 16, volle doorlaat, 2-delig

Geschikt voor: water, olie, lucht, gas, stoom, koolwaterstoffen en zuren

  • Korte bouwlengte.
  • Anti-statisch, spindel bestand tegen 'blow-outs', spindelafdichting met TA-Luft keur.
  • Voorzien van ISO 5211 topflens voor eenvoudige montage van een bedieningseenheid of spindelverlenging.
  • SIL3 IEC61508.
  • ATEX 94/9/EC.
  • Fire Safe EN ISO 10497.
Specificaties
RVS Pekos kogelkraan  |  KP-2520
RVS Pekos kogelkraan  |  KP-2520

Selecteer een uitvoering:

Selecteer een uitvoering

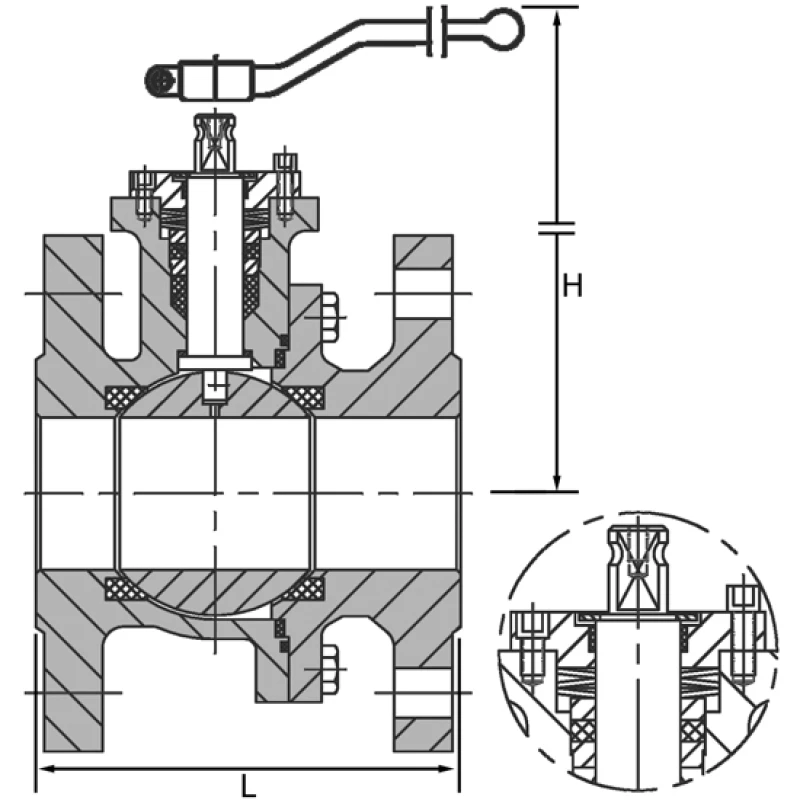

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2520140100015 15 115 100 F05 95 65 x  4 x 14 3,0
2520140100020 20 120 102 F05 105 75 x  4 x 14 3,8
2520140100025 25 125 110 F05 115 85 x  4 x 14 4,7
2520140100030 32 130 115 F05 140 100 x  4 x 18 6,5
2520140100040 40 140 129 F07 150 110 x  4 x 18 8,5
2520140100050 50 150 137 F07 165 125 x  4 x 18 11,3
2520140100065 65 170 150 F07 185 145 x  8 x 18 16,2
2520140100080 80 180 187 F10 200 160 x  8 x 18 22,2
2520140100100 100 190 201 F10 235 190 x  8 x 22 29,0
2520140100125 125 325 247 F12 270 220 x  8 x 26 62,0
Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2520120100065 65 170 150 F07 185 145 x  4 x 18 16,9
2520120100080 80 180 187 F10 200 160 x  8 x 18 22,2
2520120100100 100 190 201 F10 220 180 x  8 x 18 30,0
2520120100125 125 325 247 F12 250 210 x  8 x 18 56,0
2520120100150 150 350 264 F12 285 240 x  8 x 22 75,0
2520120100200 200 400 334 F14 340 295 x 12 x 22 134,0

Opties

  • grafietgevulde of glasvezelversterkte afdichtelementen

Ook leverbaar

  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Pekos kogelkranen

Specificaties

Type KP-2520
Materiaal RVS GX5CrNiMo19-11-2
Drukklasse PN 40 / PN 16
Kogel RVS GX5CrNiMo19-11-2
Spindel RVS X5CrNiMo17-12-2
Handgreep WCB
Afd.elementen Gemodificeerd PTFE
Spindelafdichting PTFE+FG
Inbouwlengte EN558-1 serie 14 (DIN 15 t/m DN 100)
EN558-1 serie 15 (DN 125 t/m DN 250)
Aansluiting EN1092-01
Temperatuur -50°C tot +240°C (druk en temperatuur afhankelijk)
Opmerking Afhankelijk van de toepassing wordt vanaf DN 150 een mechanische aandrijving geadviseerd.
Contact

Voor meer informatie over onze kogelkranen kunt u contact opnemen met:
