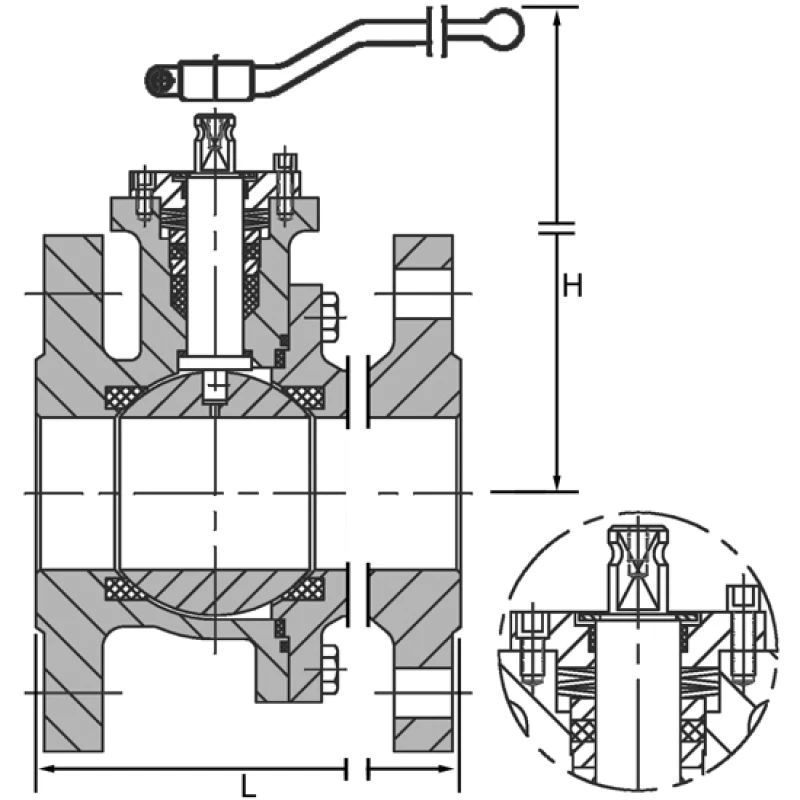

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2502140100015 15 130 100 F05 95 65 x  4 x 14 3,2
2502140100020 20 150 102 F05 105 75 x  4 x 14 4,2
2502140100025 25 160 115 F05 115 85 x  4 x 14 5,2
2502140100030 32 180 115 F07 140 100 x  4 x 18 7,1
2502140100040 40 200 129 F07 150 110 x  4 x 18 9,2
2502140100050 50 230 137 F07 165 125 x  4 x 18 12,8
2502140100065 65 290 150 F07 185 145 x  8 x 18 20,0
2502140100080 80 310 187 F10 200 160 x  8 x 18 26,0
2502140100100 100 350 201 F10 235 190 x  8 x 22 36,4
Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2502140100080 80 310 187 F10 200 160 x  8 x 18 26,0
2502120100100 100 350 201 F10 220 180 x  8 x 18 34,5

Opties

  • grafietgevulde of glasvezelversterkte afdichtelementen

Ook leverbaar

  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Pekos kogelkranen
