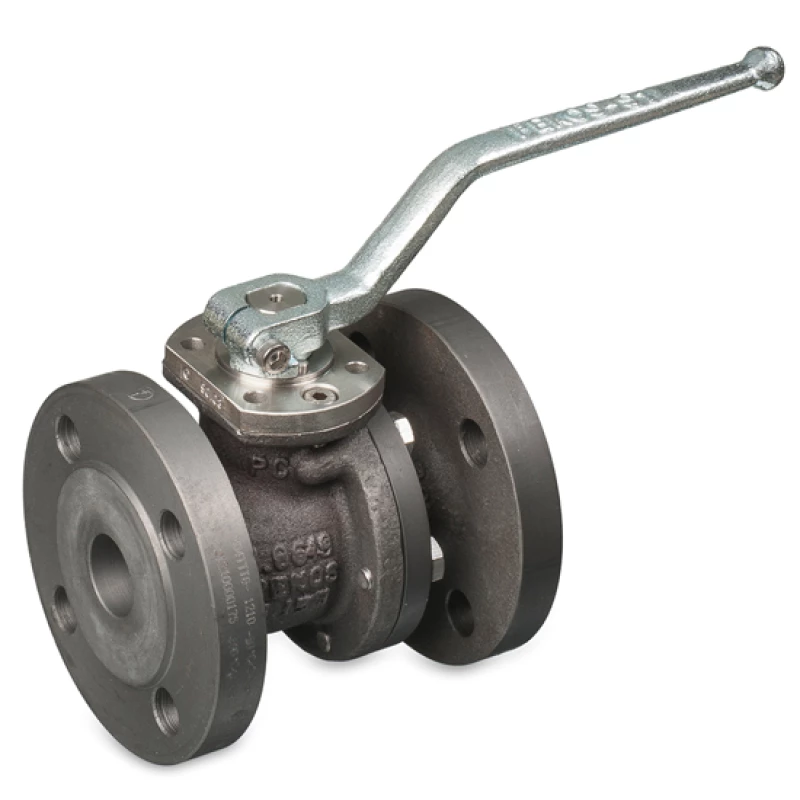

Stalen Pekos kogelkraan  -  KP-2510

Stalen Pekos kogelkraan  |  KP-2510

Stalen Pekos kogelkraan  |  KP-2510
Stalen Pekos kogelkraan  |  KP-2510

Flensaansluiting PN 16 / PN 40, volle doorlaat, 2-delig

Geschikt voor: water, olie, lucht, gassen, stoom en koolwaterstoffen

  • Korte bouwlengte.
  • Anti-statisch, spindel bestand tegen "blow-outs", spindelafdichting met TA-Luft keur.
  • Voorzien van ISO 5211 topflens voor eenvoudige montage van een bedieningseenheid of spindelverlenging.
  • SIL3 IEC61508.
  • ATEX 94/9/EC.
  • Fire Safe EN ISO 10497.
Specificaties
Stalen Pekos kogelkraan  |  KP-2510
Stalen Pekos kogelkraan  |  KP-2510

Selecteer een uitvoering:

Selecteer een uitvoering

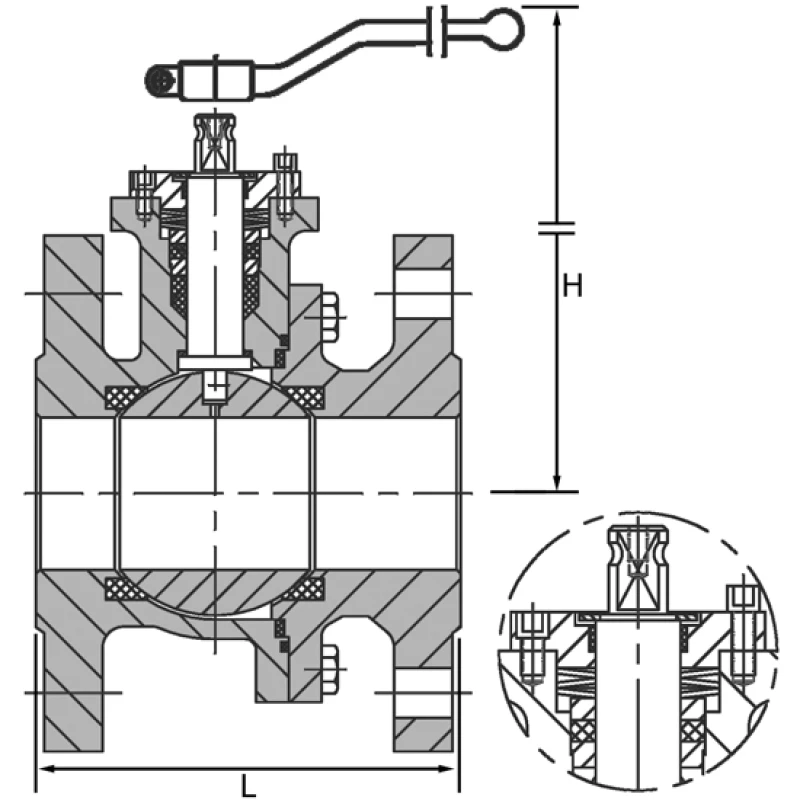

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2510140100015 15 115 100 F05 95 65 x  4 x 14 3,0
2510140100020 20 120 102 F05 105 75 x  4 x 14 3,8
2510140100025 25 125 110 F05 115 85 x  4 x 14 4,7
2510140100030 32 130 115 F05 140 100 x  4 x 18 6,5
2510140100040 40 140 129 F07 150 110 x  4 x 18 8,58,2
2510140100050 50 150 137 F07 165 125 x  4 x 18 11,2
2510140100065 65 170 150 F07 185 145 x  8 x 18 16,9
2510140100080 80 180 187 F10 200 160 x  8 x 18 22,2
2510140100100 100 190 201 F10 235 190 x  8 x 22 30,0
2510140100125 125 325 247 F12 270 220 x  8 x 26 62,0
Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2510140100080 80 180 187 F10 200 160 x  8 x 18 22,2
2510120100100 100 190 220 F10 220 180 x  8 x 18 30,0
2510120100125 125 325 267 F12 250 210 x  8 x 18 56,0
2510120100150 150 350 284 F12 285 240 x  8 x 22 75,0
2510120100200 200 400 362 F14 340 295 x 12 x 22 134,0

Opties

  • grafietgevulde of glasvezelversterkte afdichtelementen
  • gasuitvoering DVGW PN16

Ook leverbaar

  • compleet met pneumatische of elektrische bediening, zie automatiseringssset Pekos kogelkranen

Specificaties

Type KP-2510
Materiaal Gietstaal EN-GP240GH
Drukklasse PN 40/PN 16
Kogel RVS GX5CrNiMo19-11-2
Spindel RVS GX5CrNiMo17-12-2
Handgreep WCB
Afd.elementen Gemodificeerd PTFE
Spindelafdichting PTFE+FG
Inbouwlengte EN 558-1 serie 14 (DN 15 t/m DN 100)
EN 558-1 serie 15 (DN 125 t/m DN 250)
Aansluiting EN 1092-01
Temperatuur -10°C tot +240°C (druk en temperatuur afhankelijk)
Opmerking Afhankelijk van de toepassing wordt vanaf DN 150 een mechanische aandrijving geadviseerd.
