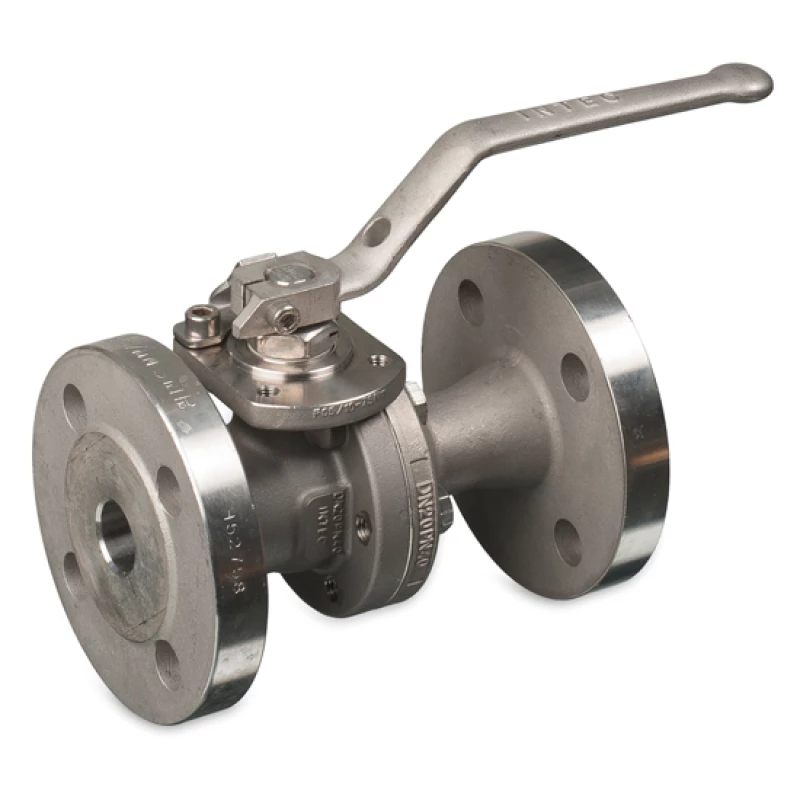

RVS Intec K200 kogelkraan  -  KP-2651

RVS Intec K200 kogelkraan  |  KP-2651

RVS Intec K200 kogelkraan  |  KP-2651
RVS Intec K200 kogelkraan  |  KP-2651

Flensaansluiting PN 40 / PN 16, volle doorlaat, 2-delig

Geschikt voor: alle strenge eisen van de chemische industrie

  • Lange bouwlengte.
  • Anti-statisch, spindel bestand tegen 'blow-outs'.
  • Top flensaansluiting volgens DIN EN ISO 5211.
  • TA-Luft volgens VDI 2440.
  • Unieke onderhoudsvrije spindelafdichting die is gecertificeerd volgens TA-Luft / VDI 2440.
  • SIL3 IEC61508.
  • ATEX 94/9/EC.
  • PED 97/23/EC.
  • Fire Safe volgens API 607 en ISO 10497.
Specificaties
RVS Intec K200 kogelkraan  |  KP-2651
RVS Intec K200 kogelkraan  |  KP-2651

Selecteer een uitvoering:

Selecteer een uitvoering

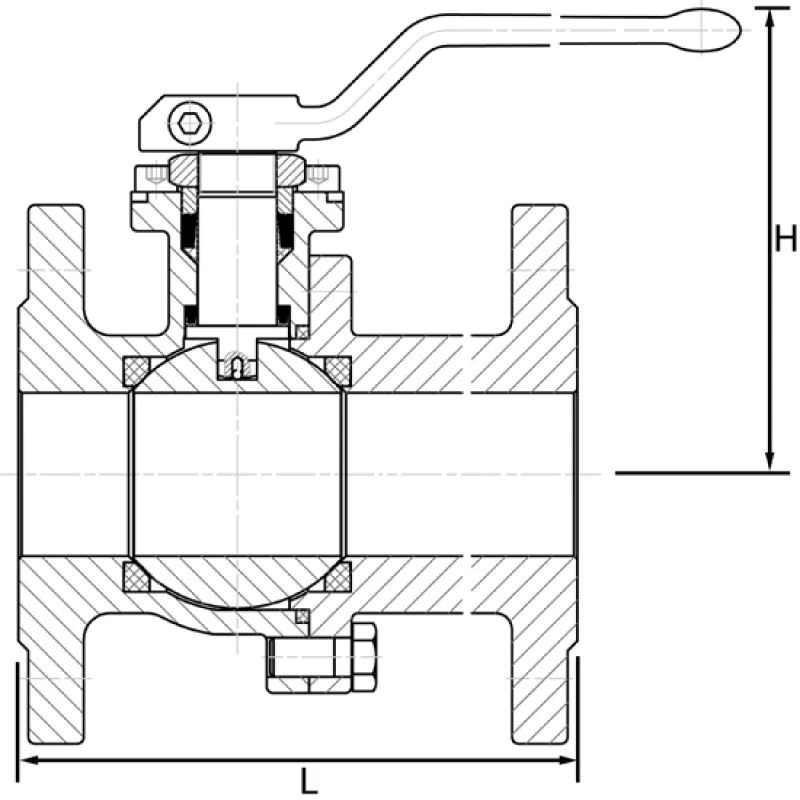

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2651140201015 15 130 95 F05 95 65 x 4 x 14 2,5
2651140201020 20 150 105 F05 105 75 x 4 x 14 3,9
2651140201025 25 160 114 F05 115 85 x 4 x 14 5,1
2651140201030 32 180 130 F05 140 100 x 4 x 18 6,7
2651140201040 40 200 135 F07 150 110 x 4 x 18 8,9
2651140201050 50 230 143 F07 165 125 x 4 x 18 12,5
2651140201065 65 290 155 F07 185 145 x 8 x 18 17,0
2651140201080 80 310 197 F10 200 160 x 8 x 18 23,5
2651140201100 100 350 215 F10 235 190 x 8 x 22 35,0
Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2651120201065 65 290 155 F07 185 145 x 8 x 18 17,0
2651120201100 100 350 215 F10 220 180 x 8 x 18 33,0

Ook leverbaar

  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Intec kogelkranen
  • spindelverlenging

Specificaties

Type KP-2651
Materiaal RVS GX5CrNiMo19-11-2
Drukklasse PN 40 / PN 16
Kogel RVS GX5CrNiMo19-11-2
Spindel RVS X2CrNiMoN22-5-3
Handgreep Tot DN80 RVS GX5CrNiMo19-11-2
DN80 en groter RVS GX5CrNi19-10 / Staal verzinkt
Afd.elementen KFGN (Glasvezelversterkt TFM, stikstof gesinterd)
/ KFM (gemodificeerd PTFE)
Spindelafdichting KFGN / Grafiet / KFAM (TFM met antistatische vulstof)
Inbouwlengte EN 558-1 serie 1
Aansluiting Flensaansluiting EN 1092-1
Temperatuur -40°C tot +220°C (druk en temperatuur afhankelijk)
