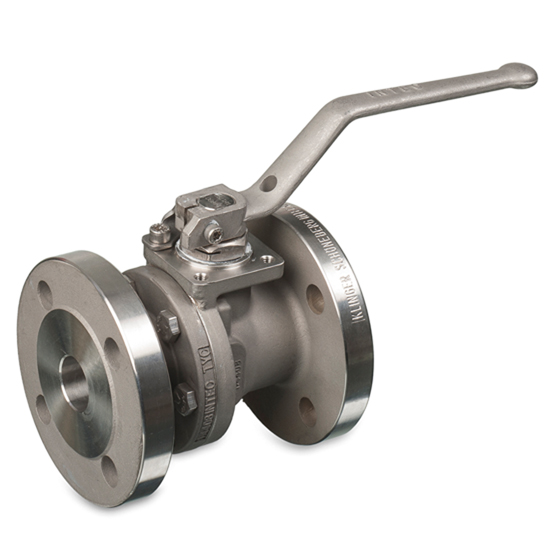

RVS Intec K200 kogelkraan  -  KP-2652

RVS Intec K200 kogelkraan  |  KP-2652

RVS Intec K200 kogelkraan  |  KP-2652
RVS Intec K200 kogelkraan  |  KP-2652

Flensaansluiting PN 40 / PN 16, volle doorlaat, 2-delig

Geschikt voor: alle strenge eisen van de chemische industrie

  • Korte bouwlengte.
  • Anti-statisch, spindel bestand tegen 'blow-outs'.
  • Top flensaansluiting volgens DIN EN ISO 5211.
  • TA-Luft volgens VDI 2440.
  • Unieke onderhoudsvrije spindelafdichting die is gecertificeerd volgens TA-Luft / VDI 2440.
  • SIL3 IEC61508.
  • ATEX 94/9/EC.
  • PED 97/23/EC.
  • Fire Safe volgens API 607 en ISO 10497.
Specificaties
RVS Intec K200 kogelkraan  |  KP-2652
RVS Intec K200 kogelkraan  |  KP-2652

Selecteer een uitvoering:

Selecteer een uitvoering

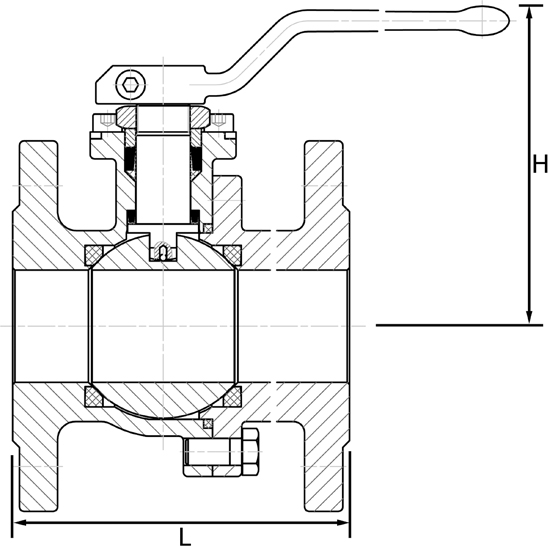

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2652140201015 15 115 95 F05 95 65 x 4 x 14 2,4
2652140201020 20 120 105 F05 105 75 x 4 x 14 3,8
2652140201025 25 125 114 F05 115 85 x 4 x 14 5,0
2652140201030 32 130 130 F05 140 100 x 4 x 18 6,5
2652140201040 40 140 135 F07 150 110 x 4 x 18 8,6
2652140201050 50 150 143 F07 165 125 x 4 x 18 12,3
2652140201065 65 170 155 F07 185 145 x 8 x 18 16,5
2652140201080 80 180 197 F10 200 160 x 8 x 18 22,5
2652140201100 100 190 215 F10 235 190 x 8 x 22 33,0
2652140201125 125 325 263 F12 270 220 x 8 x 26 58,0
2652140201150 150 350 265 F12 300 250 x 8 x 26 84,0
2652140201200 200 400 340 F14 375 320 x 12 x 30 160,0
Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2652120201065 65 170 155 F07 185 145 x 8 x 18 16,5
2652120201100 100 190 215 F10 220 180 x 8 x 18 31,0
2652120201125 125 325 263 F12 250 210 x 8 x 18 56,0
2652120201150 150 350 265 F12 285 240 x 8 x 22 80,0
2652120201200 200 400 340 F14 340 295 x 12 x 22 152,0

Ook leverbaar

  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Intec kogelkranen
  • spindelverlenging

Specificaties

Type KP-2652
Materiaal RVS GX5CrNiMo19-11-2
Drukklasse PN 40 / PN 16
Kogel RVS GX5CrNiMo19-11-2
Spindel RVS X2CrNiMoN22-5-3
Handgreep Tot DN80 RVS GX5CrNiMo19-11-2
DN80 en groter RVS GX5CrNi19-10 / Staal verzinkt
Afd.elementen KFGN (Glasvezelversterkt TFM, stikstof gesinterd)
/ KFM (gemodificeerd PTFE)
Spindelafdichting KFGN / Grafiet / KFAM (TFM met antistatische vulstof)
Inbouwlengte EN 558-1 serie 27
Aansluiting Flensaansluiting EN 1092-1
Temperatuur -40°C tot +220°C (druk en temperatuur afhankelijk)
