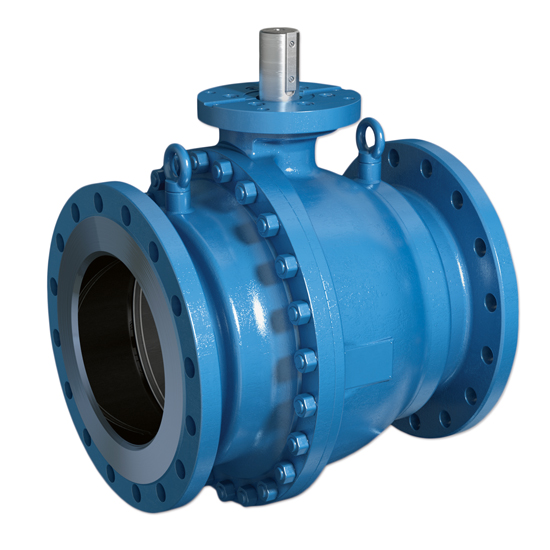

RVS Klinger Ballostar KHI kogelkraan  -  KP-2401

RVS Klinger Ballostar KHI kogelkraan  |  KP-2401

RVS Klinger Ballostar KHI kogelkraan  |  KP-2401
RVS Klinger Ballostar KHI kogelkraan  |  KP-2401

Flensaansluiting PN 16, volle doorlaat, 2-delig

Geschikt voor: water, olie, gassen, stoom, koolwaterstoffen, stadsverwarming etc.

  • Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
  • Kogel aan onderzijde gelagerd. spindel uitgevoerd met lagerbussen.
  • SIL2 IEC61508.
Specificaties
Downloads
RVS Klinger Ballostar KHI kogelkraan  |  KP-2401
RVS Klinger Ballostar KHI kogelkraan  |  KP-2401

Selecteer een uitvoering:

Selecteer een uitvoering

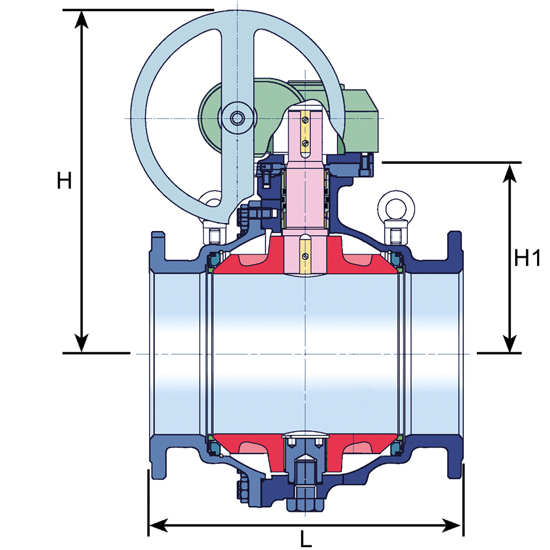

Hoofdafmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flens Ø Steekcirkel Gewicht (kg) Bestellen
2401120112150 150 394 509 285 240 x  8 x 22 115
2401120112200 200 457 584 340 295 x 12 x 22 190
2401120112250 250 533 651 405 355 x 12 x 26 190
2401120112300 300 610 859 460 410 x 12 x 26 420
2401120112350 350 686 750 520 470 x 16 x 26 620
2401120112400 400 762 769 580 525 x 16 x 30 891
Hoofdafmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flens Ø Steekcirkel Gewicht (kg) Bestellen
2401120111150 150 394 197 285 240 x  8 x 22 85
2401120111200 200 457 257 340 295 x 12 x 22 150
2401120111250 250 533 327 405 355 x 12 x 26 220
2401120111300 300 610 352 460 410 x 12 x 26 380
2401120111350 350 686 443 520 470 x 16 x 26 580
2401120111400 400 762 462 580 525 x 16 x 30 800

Opties

  • metalliek afdichtsysteem of speciale uitvoering voor specifieke toepassingen

Ook leverbaar

  • uitvoering met flensaansluiting PN25
  • uitvoering drukklasse PN40, flensaansluiting PN40
  • fire Safe uitvoering, Gas uitvoering
  • compleet met pneumatische, hydraulische of elektrische bediening
  • voorzien van spoelaansluitingen
  • DN150 en DN200 met handgreepbediening
  • lasaansluiting
  • uitvoering met gereduceerde doorlaat

Specificaties

Type KP-2401
Materiaal RVS GX5CrNiMo19-11-2
Drukklasse PN 25
Kogel RVS X5CrNiMo17-12-2
Spindel RVS X14CroS17
Bediening Wormwielkast of vrije as
Afd.elementen KFC koolstof versterkt PTFE in verend RVS element
Spindelafdichting KFC en FPM O-ringen
Inbouwlengte volle doorlaat EN 558-1 serie 12
gereduceerde doorlaat EN 558-1 serie 27
Aansluiting EN 1092-1
Temperatuur -10°C tot +230°C (druk en temperatuur afhankelijk)
Tevens leverbaar met PN 25 flensaansluiting of drukklasse PN 40 met PN 40 flensaansluiting.
