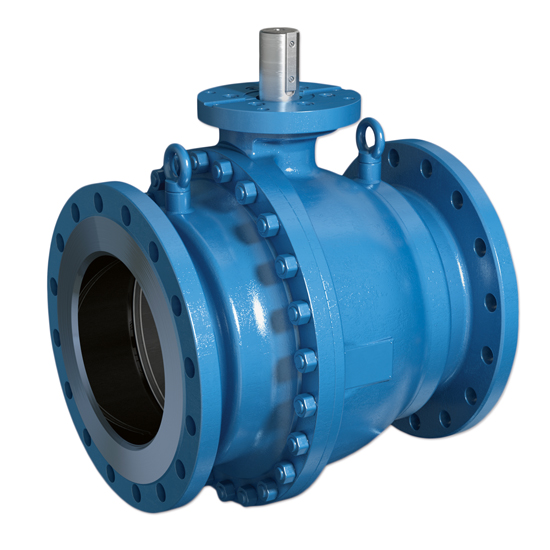

Stalen Klinger Ballostar KHI kogelkraan  -  KP-2471

Stalen Klinger Ballostar KHI kogelkraan  |  KP-2471

Stalen Klinger Ballostar KHI kogelkraan  |  KP-2471
Stalen Klinger Ballostar KHI kogelkraan  |  KP-2471

Flensaansluiting PN 16, volle doorlaat, 2-delig

Geschikt voor: water, olie, gassen, stoom, koolwaterstoffen, stadsverwarming etc.

  • Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
  • Kogel aan onderzijde gelagerd. spindel uitgevoerd met lagerbussen.
  • SIL2 IEC61508.
Specificaties
Downloads
Stalen Klinger Ballostar KHI kogelkraan  |  KP-2471
Stalen Klinger Ballostar KHI kogelkraan  |  KP-2471

Selecteer een uitvoering:

Selecteer een uitvoering

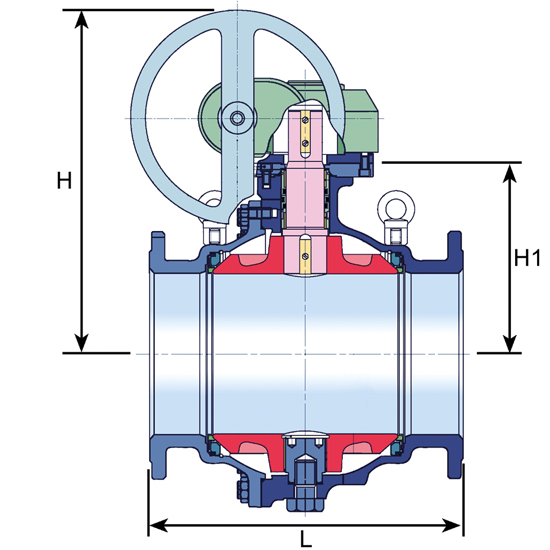

Hoofdafmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flens Ø Steekcirkel Gewicht (kg) Bestellen
2471120112150 150 394 509 285 240 x  8 x 22 115
2471120112200 200 457 584 340 295 x 12 x 22 190
2471120112250 250 533 651 405 355 x 12 x 26 190
2471120112300 300 610 859 460 410 x 12 x 26 420
2471120112350 350 686 750 520 470 x 16 x 26 620
2471120112400 400 762 769 580 525 x 16 x 30 891
2471120112500 500 914 870 715 650 x 20 x 33 1.291
2471120112600 600 1.067 1.114 840 770 x 20 x 36 1.910
2471120112700 700 1.245 1.368 910 840 x 24 x 36 3.260
2471120112800 800 1.372 1.464 1.025 950 x 24 x 39 5.146
Hoofdafmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flens Ø Steekcirkel Gewicht (kg) Bestellen
2471120111150 150 394 197 285 240 x  8 x 22 85
2471120111200 200 457 257 340 295 x 12 x 22 150
2471120111250 250 533 327 405 355 x 12 x 26 220
2471120111300 300 610 352 460 410 x 12 x 26 380
2471120111350 350 686 443 520 470 x 16 x 26 580
2471120111400 400 762 462 580 525 x 16 x 30 800
2471120111500 500 914 563 715 650 x 20 x 33 1.200
2471120111600 600 1.067 667 840 770 x 20 x 36 1.750
2471120111700 700 1.245 789 910 840 x 24 x 36 3.100
2471120111800 800 1.372 886 1.025 950 x 24 x 39 4.850
Hoofdafmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flens Ø Steekcirkel Gewicht (kg) Bestellen
2471120113150 150 394 509 285 240 x  8 x 22 115
2471120113200 200 457 584 340 295 x 12 x 22 190
2471120113250 250 533 651 405 355 x 12 x 26 190
2471120113300 300 610 859 460 410 x 12 x 26 420
2471120113350 350 686 750 520 470 x 16 x 26 620
2471120113400 400 762 769 580 525 x 16 x 30 891
2471120113500 500 914 870 715 650 x 20 x 33 1.291
2471120113600 600 1.067 1.114 840 770 x 20 x 36 1.910
2471120113700 700 1.245 1.368 910 840 x 24 x 36 3.260
2471120113800 800 1.372 1.464 1.025 950 x 24 x 39 5.146
Hoofdafmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flens Ø Steekcirkel Gewicht (kg) Bestellen
2471120110150 150 394 197 285 240 x  8 x 22 85
2471120110200 200 457 257 340 295 x 12 x 22 150
2471120110250 250 533 327 405 355 x 12 x 26 220
2471120110300 300 610 352 460 410 x 12 x 26 380
2471120110350 350 686 443 520 470 x 16 x 26 580
2471120110400 400 762 462 580 525 x 16 x 30 800
2471120110500 500 914 563 715 650 x 20 x 33 1.200
2471120110600 600 1.067 667 840 770 x 20 x 36 1.750
2471120110700 700 1.245 789 910 840 x 24 x 36 3.100
2471120110800 800 1.372 886 1.025 950 x 24 x 39 4.850

Opties

  • metalliek afdichtsysteem of speciale uitvoering voor specifieke toepassingen

Ook leverbaar

  • uitvoering met flensaansluiting PN25
  • uitvoering drukklasse PN40, flensaansluiting PN40
  • fire Safe uitvoering, Gas uitvoering
  • compleet met pneumatische, hydraulische of elektrische bediening
  • voorzien van spoelaansluitingen
  • DN150 en DN200 met handgreepbediening
  • lasaansluiting
  • uitvoering met gereduceerde doorlaat

Specificaties

Type KP-2471
Materiaal Gietstaal EN-GP240GH
Drukklasse PN 25
Kogel Zie tabellen.
Spindel RVS X14CrMoS17
Bediening Wormwielkast of vrije as
Afd.elementen KFC koolstof versterkt PTFE in verend RVS element
Spindelafdichting KFC en FPM O-ringen
Inbouwlengte volle doorlaat EN 558-1 serie 12
gereduceerde doorlaat EN 558-1 serie 27
Aansluiting EN 1092-1
Temperatuur -10°C tot +230°C (druk en temperatuur afhankelijk)
