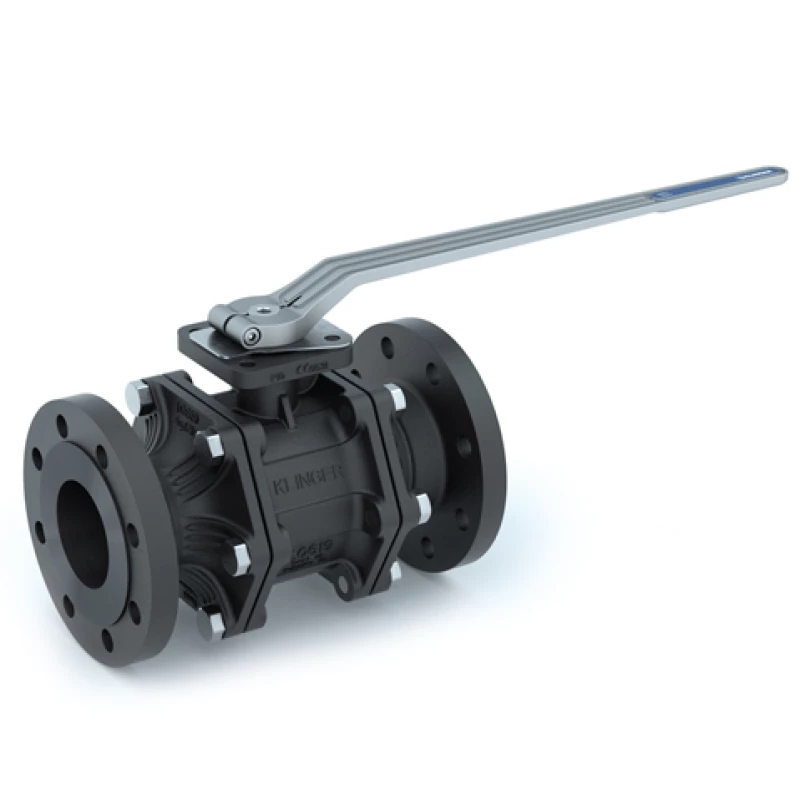

Stalen Klinger Ballostar kogelkraan, metaaldichtend  -  KP-2471-M

Stalen Klinger Ballostar kogelkraan, metaaldichtend  |  KP-2471-M

Stalen Klinger Ballostar kogelkraan, metaaldichtend  |  KP-2471-M
Stalen Klinger Ballostar kogelkraan, metaaldichtend  |  KP-2471-M

Flensaansluiting PN40 / PN16, volle doorlaat, 3-delig

Geschikt voor: water, olie, gassen, stoom, koolwaterstoffen en abrassieve media

  • Onderhoudsvrij
  • Kogel met een cylindrische volle doorlaat.
  • Anti blow-out spindel.
  • Nastelbare stopbusafdichting.
  • Standaard uitvoering fire safe gecertificeerd EN10497 en API607.
  • Standaard uitvoering TA luft VDI 2440/ISO15848 gecertificeerd.
  • SIL2 IEC61508.
  • Robuuste constructie uitstekend bestand tegen thermische belasting.
  • Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
  • Bi directionele afdichting conform EN12266-lekklasse A.
  • Modulair ontwerp en selectie van verschillende componenten.
  • Te onderhouden zonder demontage uit de leiding.
  • Anti statisch ontwerp conform ISO7121 / EN1983.
  • Automatisering achteraf mogelijk, topflens conform ISO EN 5211.
  • Speciale KACP coating.
  • Vergrendelbare handgreep (d.m.v. hangslot).
Specificaties
Downloads
Stalen Klinger Ballostar kogelkraan, metaaldichtend  |  KP-2471-M
Stalen Klinger Ballostar kogelkraan, metaaldichtend  |  KP-2471-M

Downloads

Video geautomatiseerde kogelkraan Ballostar
KLINGER kogelkraan Type Ballostar® KHA

Selecteer een uitvoering:

Selecteer een uitvoering

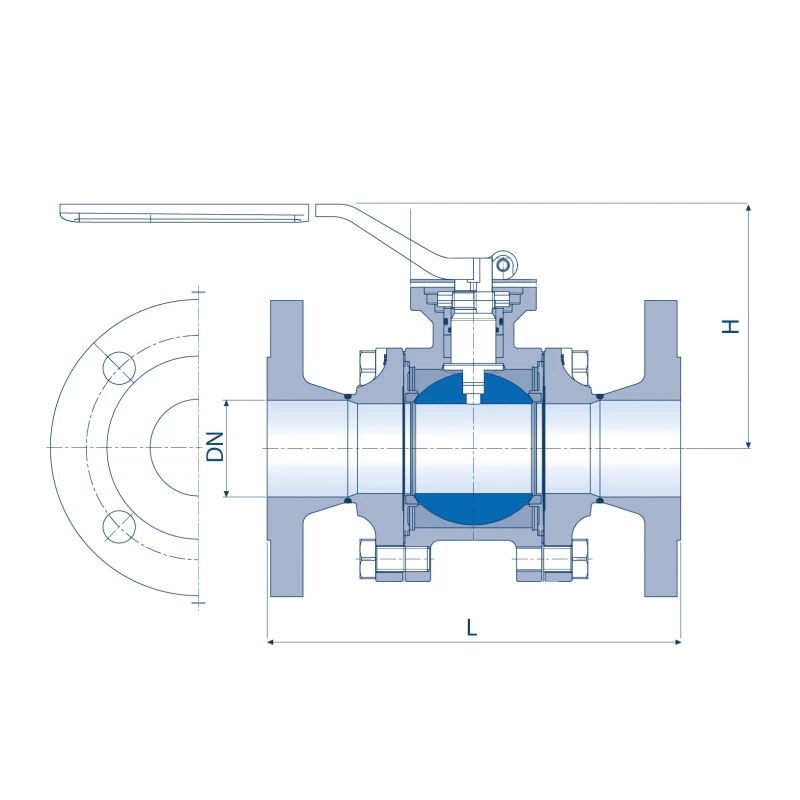

Hoofdafmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2471140810015 15 130 80 F04  vk 8 95 65  x  4  x  14 2,4
2471140810020 20 150 93 F04  vk11 105 75  x  4  x  14 3,7
2471140810025 25 160 98 F04  vk11 115 85  x  4  x  18 4,7
2471140810030 32 180 106 F05  vk14 140 100  x  4  x  18 7,4
2471140810040 40 200 112 F05  vk14 150 110  x  4  x  18 9,8
2471140810050 50 230 131 F07  vk17 165 125  x  4  x  18 14,5
2471140810065 65 290 141 F07  vk17 185 145  x  8  x  18 20,6
2471140810080 80 310 162 F10  vk22 200 160  x  8  x  18 31,6
2471140810100 100 350 176 F10  vk22 235 190  x  8  x  22 44,8
2471140810125 125 400 211 F12  vk27 270 220  x  8  x  26 75,5
Hoofdafmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2471120810065 65 290 141 F07  vk17 185 145  x  4  x  18 20,6
2471140810080 80 310 162 F10  vk22 200 160  x  8  x  18 31,6
2471120810100 100 350 176 F10  vk22 220 180  x  8  x  18 44,8
2471120810125 125 400 211 F12  vk27 250 210  x  8  x  18 75,7

Ook leverbaar

  • Compleet met pneumatische of elektrische bediening, zie automatiseringsset Ballostar kogelkranen.

Specificaties

Type KP-2471-M
Materiaal Gietstaal EN-GP240GH/1.0619
Drukklasse PN 40
Kogel RVS 1.4401/1.4408 voorzien van 30Mu hardchroom
Spindel RVS 1.4104 ( ANSI430F)
Handgreep RVS
Afd.elementen Metaaldichtend RVS X3CrNUMo17-13.3 met gestelliteerd afdichtvlak in verend RVS element
Huisafdichting Grafiet+ KlingerSilC4430®
Spindelafdichting grafiet + Aflas
Inbouwlengte EN 558-1 serie 1
Aansluiting RF Flensaansluiting volgens EN1092-1
Temperatuur -10°C tot +400°C (druk en temperatuur afhankelijk)
