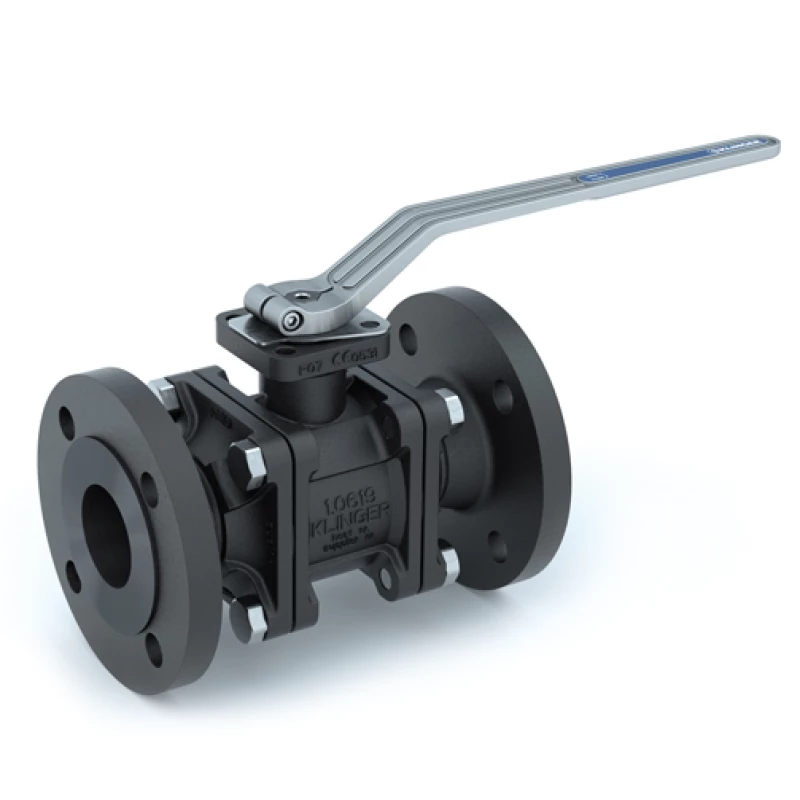

Stalen Klinger Ballostar Spuikraan  -  KP-2471-Spui

Stalen Klinger Ballostar Spuikraan  |  KP-2471-Spui

Stalen Klinger Ballostar Spuikraan  |  KP-2471-Spui
Stalen Klinger Ballostar Spuikraan  |  KP-2471-Spui

Flensaansluiting PN 40, volle doorlaat, 3-delig

Geschikt voor: water, olie, gassen, stoom en koolwaterstoffen

  • Onderhoudsvrij
  • Kogel met een cylindrische volle doorlaat.
  • Anti blow-out spindel.
  • Nastelbare stopbusafdichting.
  • Inzetbaar tot 25barg werkdruk.
  • Standaard uitvoering TA luft VDI 2440/ISO15848 gecertificeerd.
  • SIL2 IEC61508.
  • Robuuste constructie uitstekend bestand tegen thermische belasting.
  • Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
  • Bi directionele afdichting conform EN12266-lekklasse A.
  • Om de kogelkraan optimaal te benutten adviseren wij een pneumatische aandrijving veerretour :luchtopenend/veersluitend i.v.m. veiligheid automatische aansturing (vaste schakeltijden) en voorzien van magneetventiel en opendichtmelding
  • Te onderhouden zonder demontage uit de leiding.
  • Anti statisch ontwerp conform ISO7121 / EN1983.
  • Automatisering achteraf mogelijk, topflens conform ISO EN 5211.
  • Speciale KACP coating.
  • Vergrendelbare handgreep (d.m.v. hangslot).
Specificaties
Downloads
Stalen Klinger Ballostar Spuikraan  |  KP-2471-Spui
Stalen Klinger Ballostar Spuikraan  |  KP-2471-Spui

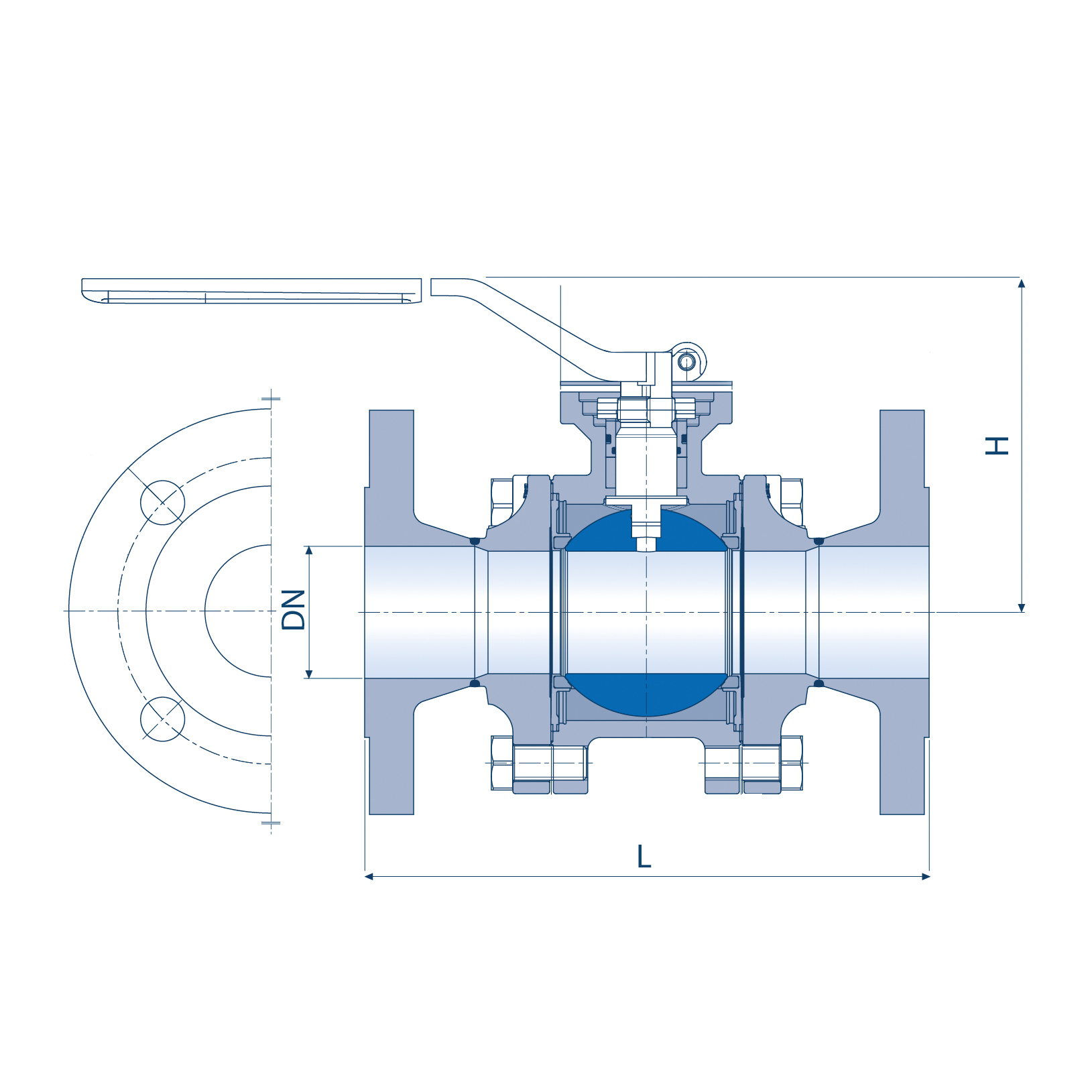

Hoofdafmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2471140100020 20 150 94 F04  vk11 105  75 x 4 x 14 3,7
2471140100025 25 160 98 F04  vk11 115  85 x 4 x 18 4,7
2471140100030 32 180 106 F05  vk14 140 100 x 4 x 18 7,4
2471140100040 40 200 113 F05  vk14 150 110 x 4 x 18 9,8
2471140100050 50 230 131 F07  vk17 165 125 x 4 x 18 14,5

Opties

  • compleet met pneumatische bediening, zie automatiseringsset Ballostar kogelkranen

Specificaties

Type KP-2471-Spui
Materiaal Gietstaal EN-GP240GH/1.0619
Drukklasse PN 40
Kogel RVS 1.4401/1.4408
Spindel RVS 1.4104 (ANSI430F)
Handgreep RVS
Afd.elementen KFC koolstof versterkt PTFE in verend RVS element
Huisafdichting Grafiet+ KlingerSilC4430®
Spindelafdichting grafiet + Aflas
Inbouwlengte EN 558-1 serie 1
Aansluiting RF Flensaansluiting volgens EN1092-1
Temperatuur -10°C tot +300°C (druk en temperatuur afhankelijk).
