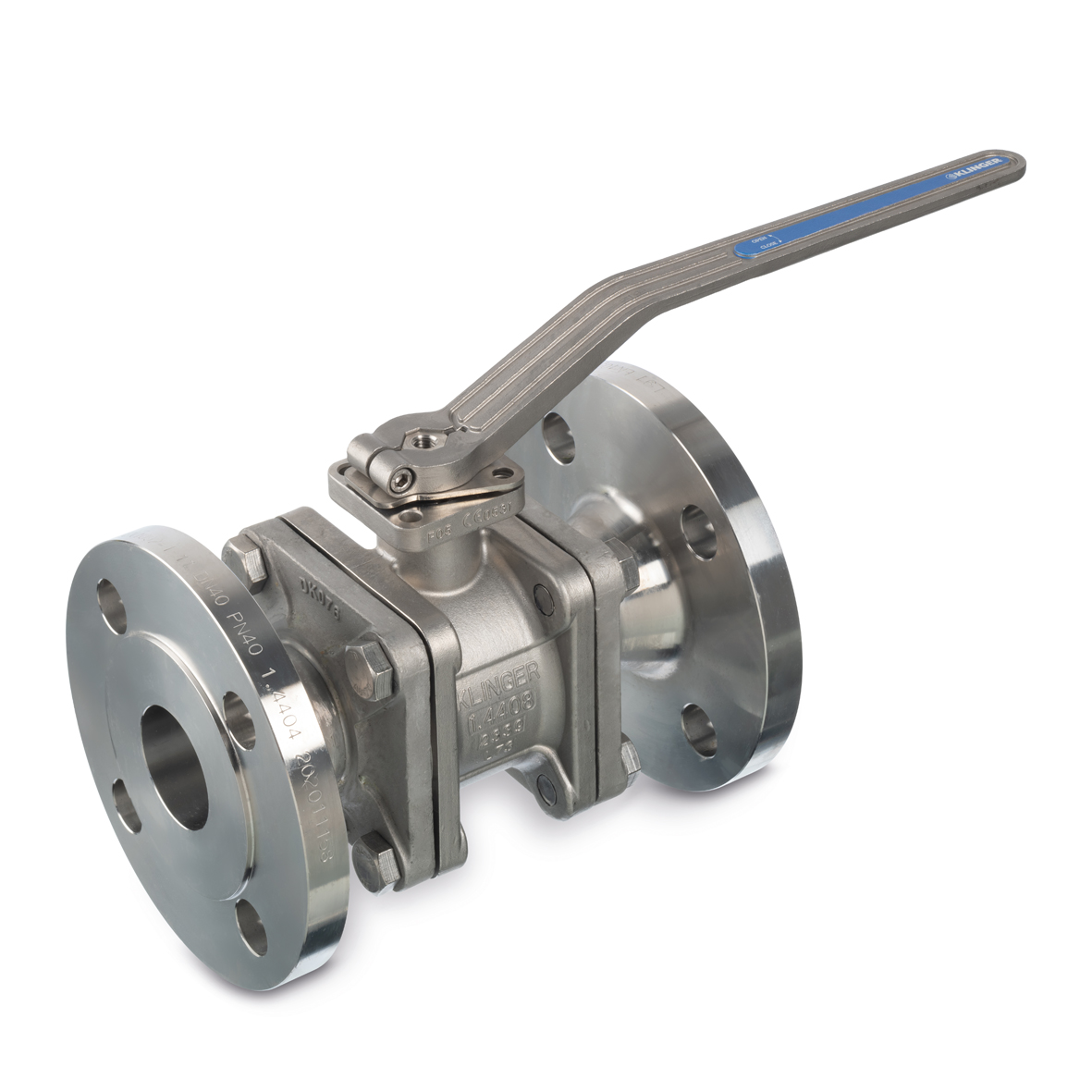

RVS Klinger Ballostar KHA kogelkraan  -  KP-2401

RVS Klinger Ballostar KHA kogelkraan  |  KP-2401

RVS Klinger Ballostar KHA kogelkraan  |  KP-2401
RVS Klinger Ballostar KHA kogelkraan  |  KP-2401

Flensaansluiting PN 40, volle doorlaat, 3-delig

Geschikt voor: water, olie, gassen, stoom en koolwaterstoffen

  • Onderhoudsvrij.
  • Kogel met een cylindrische volle doorlaat.
  • Anti-blow-out spindel.
  • Nastelbare stopbusafdichting.
  • Standaard uitvoering TA luft VDI 2440 gecertificeerd.
  • Robuuste contructie uitstekend bestand tegen thermische belasting.
  • Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
  • Bidirectionele afdichting conform EN12266-lekklasse A.
  • Modulair ontwerp en selectie van verschillende componenten.
  • Te onderhouden zonder demontage uit de leiding.
  • Anti-statisch ontwerp conform ISO 7121 / EN1983.
  • Automatisering achteraf mogelijk topflens conform EN ISO 5211.
  • Vergrendelbare handgreep ( d.m.v. hangslot)
Specificaties
Downloads
RVS Klinger Ballostar KHA kogelkraan  |  KP-2401
RVS Klinger Ballostar KHA kogelkraan  |  KP-2401

Downloads

Video geautomatiseerde kogelkraan Ballostar
KLINGER kogelkraan Type Ballostar® KHA

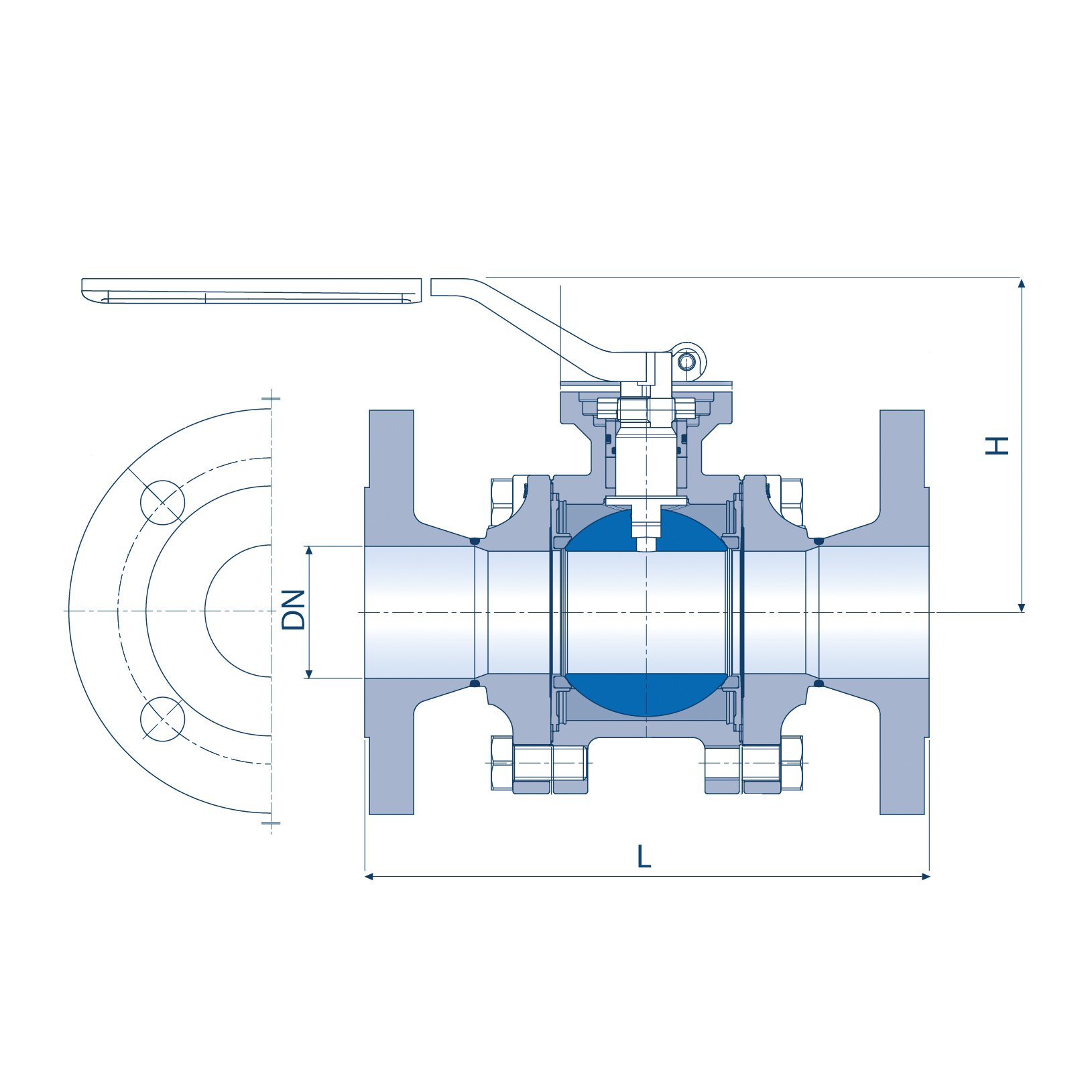

Hoofdafmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2401140100015 15 130 80 F04  vk 8 95  65 x 4 x 14 2,4
2401140100020 20 150 94 F04  vk11 105  75 x 4 x 14 3,7
2401140100025 25 160 98 F04  vk11 115  85 x 4 x 14 4,7
2401140100030 32 180 106 F05  vk14 140 100 x 4 x 18 7,4
2401140100040 40 200 113 F05  vk14 150 110 x 4 x 18 9,8
2401140100050 50 230 131 F07  vk17 165 125 x 4 x 18 14,5
2401140100065 65 290 141 F07  vk17 185 145 x 8 x 18 20,6
2401140100080 80 310 162 F10  vk22 200 160 x 8 x 18 31,6
2401140100100 100 350 176 F10  vk22 235 190 x 8 x 22 44,8
2401140100125 125 400 211 F12  vk27 270 190 x 8 x 22 75,7

Opties

  • Fire Safe uitvoering gecertificeerd EN10497 en API 607, ISO15848-1 gecertificeerd, (aard)gas uitvoering met ÖVGW certificering, Cryogeen uitvoering met spindelverlenging, Zuurstof uitvoering BAM gecertificeerd , Double block & bleed uitvoering , Hoge temperatuur uitvoering tot 400˚C
  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Ballostar kogelkranen.

Specificaties

Type KP-2401
Materiaal RVS GX5CrNiMo19-11-2/1.4408
Drukklasse PN 40
Kogel RVS 1.4404/1.4408
Spindel RVS 1.4404(AISI316)
Handgreep RVS 1.4408
Afd.elementen KFC koolstof versterkt PTFE in verend RVS element
Spindelafdichting- KFC/RVS labyrint
Huisafdichting PTFE
Inbouwlengte EN 558-1 serie 1
Aansluiting RF Flensaansluiting volgens EN 1092-1
Temperatuur -60°C tot +300°C (druk en temperatuur afhankelijk)
