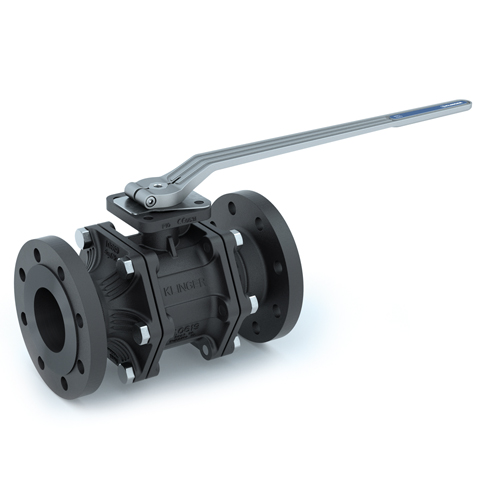

Stalen Klinger Ballostar KHA kogelkraan  -  KP-2471

Stalen Klinger Ballostar KHA kogelkraan  |  KP-2471

Stalen Klinger Ballostar KHA kogelkraan  |  KP-2471
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2471

Flensaansluiting PN 40, volle doorlaat, 3-delig

Geschikt voor: water, olie, gassen, stoom en koolwaterstoffen

  • Onderhoudsvrij.
  • Kogel met een cylindrische volle doorlaat.
  • Anti blow-out spindel.
  • Nastelbare stopbusafdichting.
  • Standaard uitvoering fire safe gecertificeerd EN10497 en API607.
  • Standaard uitvoering TA luft VDI 2440/ISO15848 gecertificeerd.
  • SIL2 IEC61508.
  • Robuuste constructie uitstekend bestand tegen thermische belasting.
  • Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
  • Bi directionele afdichting conform EN12266-lekklasse A.
  • Modulair ontwerp en selectie van verschillende componenten.
  • Te onderhouden zonder demontage uit de leiding.
  • Anti statisch ontwerp conform ISO7121 / EN1983.
  • Automatisering achteraf mogelijk, topflens conform ISO EN 5211.
  • Speciale KACP coating.
  • Vergrendelbare handgreep (d.m.v. hangslot)
Specificaties
Downloads
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2471
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2471

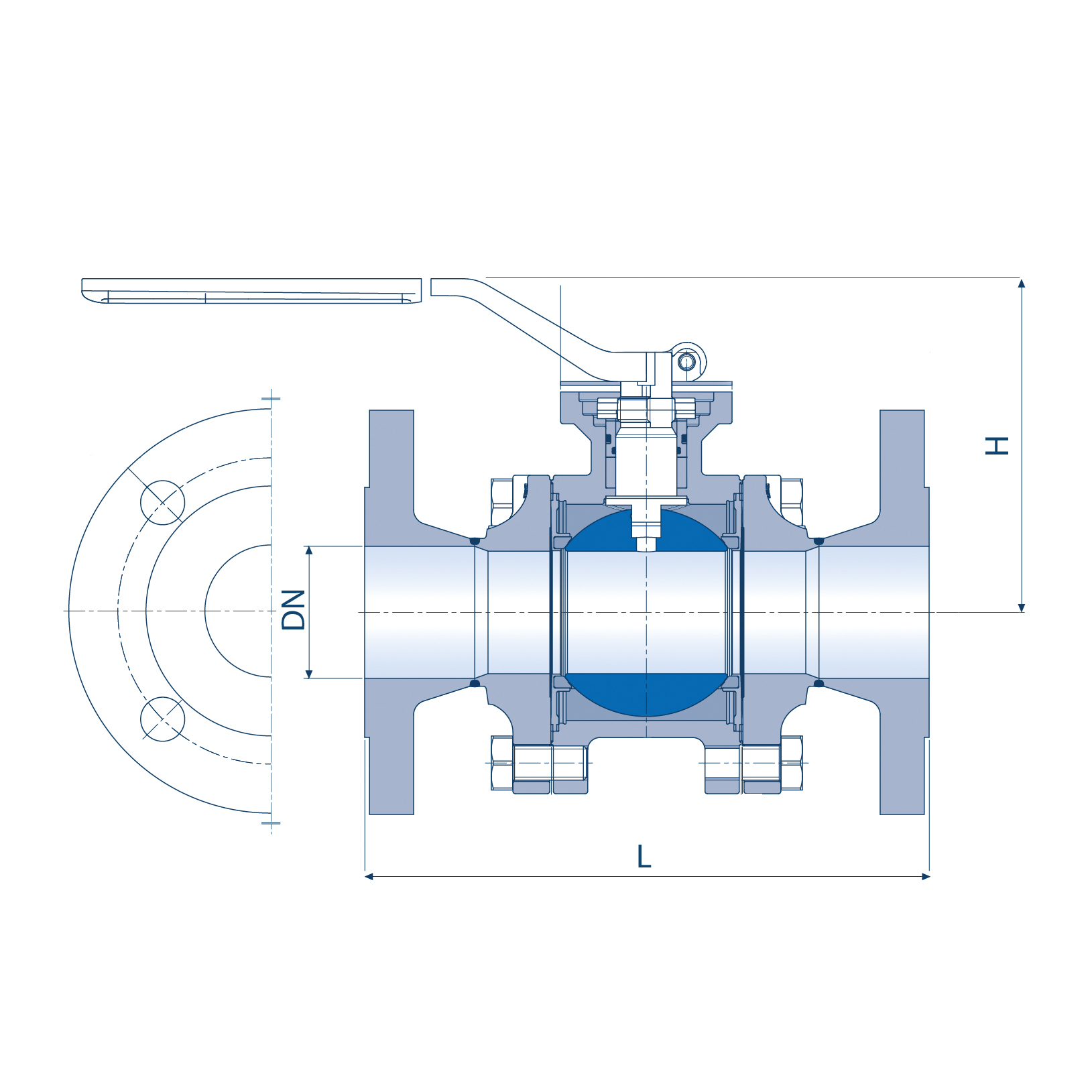

Hoofdafmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2471140100015 15 130 80 F04  vk 8 95  65 x 4 x 14 2,8
2471140100020 20 150 94 F04  vk11 105  75 x 4 x 14 3,7
2471140100025 25 160 98 F04  vk11 115  85 x 4 x 18 4,7
2471140100030 32 180 106 F05  vk14 140 100 x 4 x 18 7,4
2471140100040 40 200 113 F05  vk14 150 110 x 4 x 18 9,8
2471140100050 50 230 131 F07  vk17 165 125 x 4 x 18 14,5
2471140100065 65 290 141 F07  vk17 185 145 x 8 x 18 20,6
2471140100080 80 310 162 F10  vk22 200 160 x 8 x 18 31,6
2471140100100 100 350 176 F10  vk22 235 190 x 8 x 22 44,8
2471140100125 125 400 211 F12  vk27 270 220 x 8 x 26 75,7

Opties

  • PN16 aansluiting voor DN65, DN100 en DN125.
  • Zuurstof uitvoering (BAM gecertificeerd).
  • Hoog temperatuur uitvoering 400˚C (zie metaaldichtende utivoering ) (Aard) Gas uitvoering met ÖVGWcertificering (viton spindelafdichting).
  • Double block & bleed uitvoering.
  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Ballostar kogelkranen.

Specificaties

Type KP-2471
Materiaal Gietstaal EN-GP240GH/1.0619
Drukklasse PN 40
Kogel RVS 1.4401/1.4408
Spindel RVS 1.4104 ( ANSI430F)
Handgreep RVS
Afd.elementen KFC koolstof versterkt PTFE in verend RVS element
Huisafdichting Grafiet+ KlingerSilC4430®
Spindelafdichting grafiet + Aflas
Inbouwlengte EN 558-1 serie 1
Aansluiting RF Flensaansluiting volgens EN1092-1
Temperatuur -10°C tot +300°C (druk en temperatuur afhankelijk)
