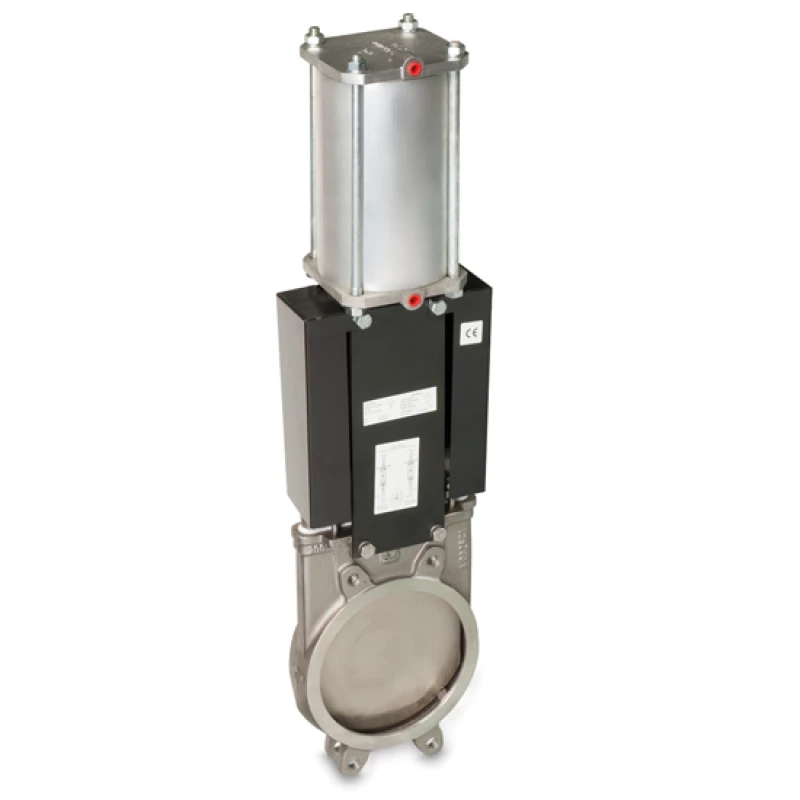

RVS meskant-plaatafsluiter, pneumatisch  -  KP-195

RVS meskant-plaatafsluiter, pneumatisch  |  KP-195

RVS meskant-plaatafsluiter, pneumatisch  |  KP-195
RVS meskant-plaatafsluiter, pneumatisch  |  KP-195

Flensaansluiting PN 10, pneumatisch bediend - dubbelwerkend

Geschikt voor: vervuilde vloeistoffen, granulaten, poeders en slurry

  • Zeer korte inbouwlengte.
  • Lange levensduur.
  • Eenvoudige revisie.
Specificaties
RVS meskant-plaatafsluiter, pneumatisch  |  KP-195
RVS meskant-plaatafsluiter, pneumatisch  |  KP-195

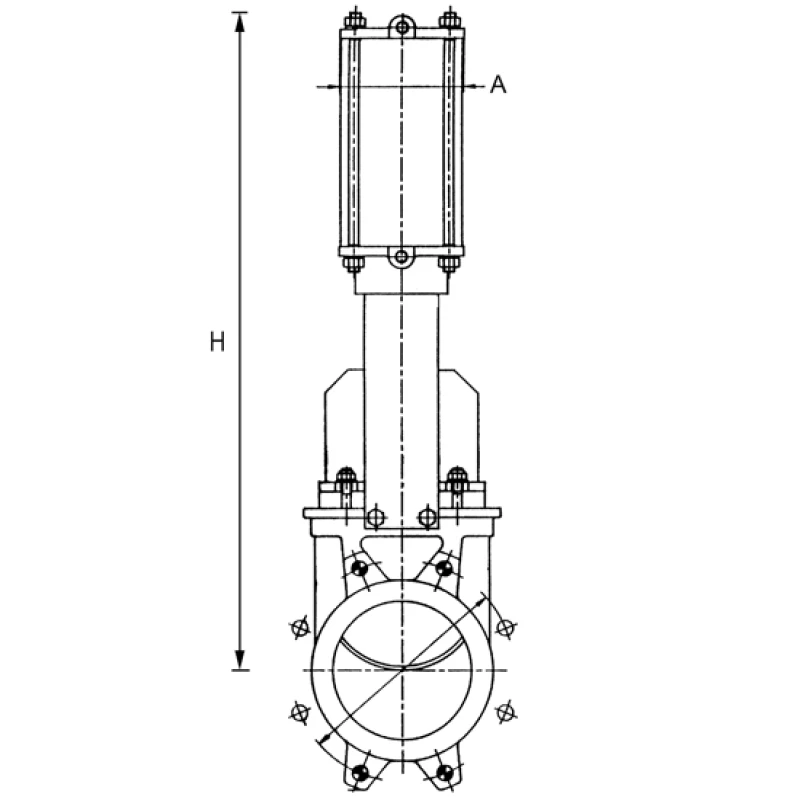

Afmetingen (mm) Werkdruk
Art.nr. DN L H A Steekcirkel Maximaal (bar) Gewicht (kg) Bestellen
1819511320050 50 40 416 96 125 x 4 x 16 10 7
1819511320065 65 40 456 96 145 x 4 x 16 10 8
1819511320080 80 50 498 96 160 x 8 x 16 10 9
1819511320100 100 50 562 115 180 x 8 x 16 10 12
1819511320125 125 55 636 138 210 x 8 x 16 10 18
1819511320150 150 60 717 138 240 x 8 x 20 10 22
1819511320200 200 60 874 175 295 x 8 x 20 8 37
1819511320250 250 70 1036 218 350 x12 x 20 6 58
1819511320300 300 70 1182 218 400 x12 x 20 6 72
1819511320350 350 96 1381 270 460 x16 x 20 5 130
1819511320400 400 100 1530 270 515 x16 x 24 5 155
1819511320450 450 106 1676 382 565 x20 x 24 3 225
1819511320500 500 110 1839 382 620 x20 x 24 3 257
1819511320600 600 110 2146 382 725 x20 x 27 3 340

Ook leverbaar

  • met pneumatische aandrijving veerretour (veersluitend of veeropenend)
  • grotere afmetingen en afwijkende zittingmaterialen
  • eindstandmelders

Specificaties

Type KP-195
Materiaal RVS A351 CF8M
Schuif RVS X5CrNiMo17-12-2
Zitting EPDM
Spindel RVS X8CrNiS18-9
Stopbus Vezelkoord PTFE geïmpregneerd
Bediening Aluminium met gietijzeren deksels
U-beugel Staal
Stuurdruk minimaal 5 bar lucht
Werkdruk max. 10 bar, zie tabel.
Temperatuur -10°C tot +90°C
