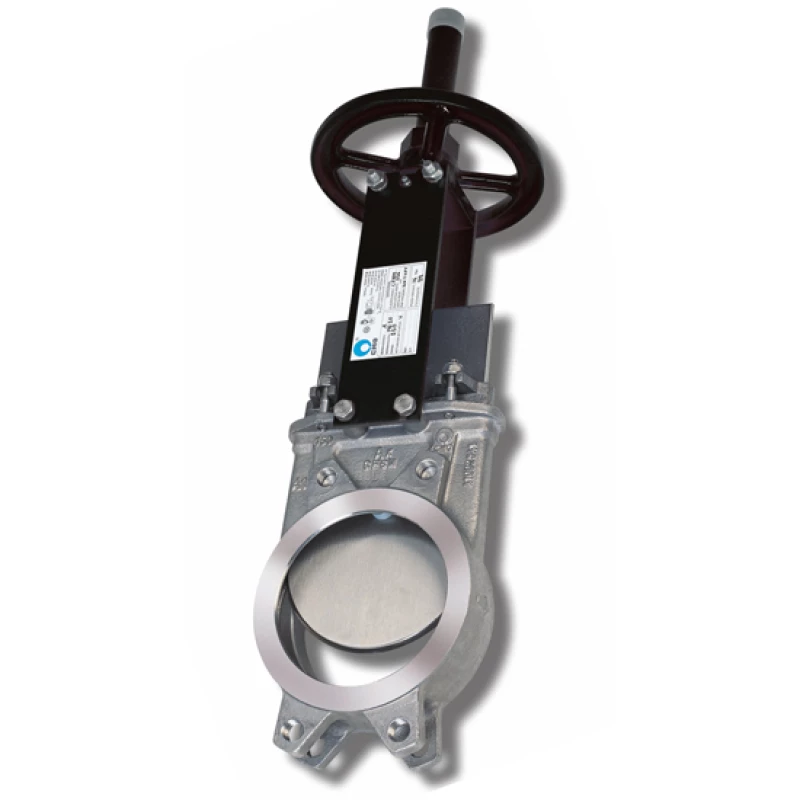

RVS meskant-plaatafsluiter  -  KP-191

RVS meskant-plaatafsluiter  |  KP-191

RVS meskant-plaatafsluiter  |  KP-191
RVS meskant-plaatafsluiter  |  KP-191

Flensaansluiting PN 10

Geschikt voor: vervuilde vloeistoffen, granulaten, poeders en slurry

  • Zeer korte inbouwlengte.
  • Eenvoudige revisie.
Specificaties
RVS meskant-plaatafsluiter  |  KP-191
RVS meskant-plaatafsluiter  |  KP-191

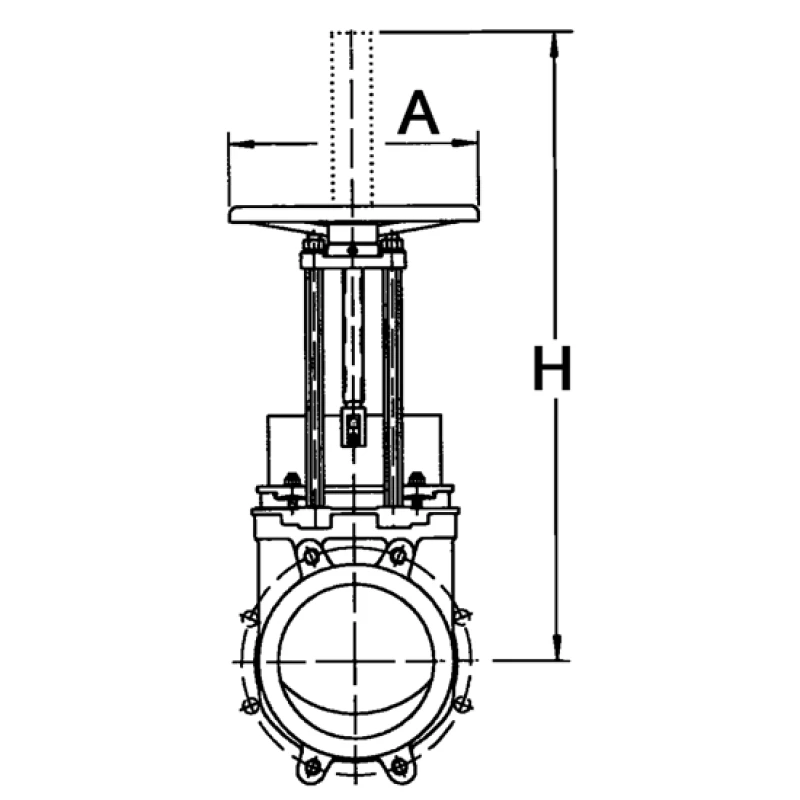

Afmetingen (mm) Werkdruk
Art.nr. DN L H A Steekcirkel Maximaal (bar) Gewicht (kg) Bestellen
1818111300050 50 40 410 225 125 x 4 x 16 10 7
1818111300065 65 40 437 225 145 x 4 x 16 10 8
1818111300080 80 50 463 225 160 x 8 x 16 10 9
1818111300100 100 50 503 225 180 x 8 x 16 10 11
1818111300125 125 50 586 225 210 x 8 x 16 10 13
1818111300150 150 60 638 225 240 x 8 x 20 10 17
1818111300200 200 60 816 325 295 x 8 x 20 8 28
1818111300250 250 70 1017 325 350 x12 x 20 6 40
1818111300300 300 70 1117 380 400 x12 x 20 6 56
1818111300350 350 96 1337 450 460 x16 x 20 5 94
1818111300400 400 100 1443 450 515 x16 x 24 5 116
1818111300450 450 106 1629 450 565 x20 x 24 3 162
1818111300500 500 110 1741 450 620 x20 x 24 3 191
1818111300600 600 110 2047 450 725 x20 x 27 3 264

Ook leverbaar

  • met pneumatische aandrijving, zie KP-195
  • grotere afmetingen en afwijkende zittingmaterialen
  • met wormwielkast bediening

Specificaties

Type KP-191
Materiaal RVS A351 CF8M
Schuif RVS X5CrNiMo17-12-2
Zitting EPDM
Spindel RVS X8CrNiS18-9
Stopbus Vezelkoord PTFE geïmpregneerd
Handwiel Nodulair gietijzer
U-beugel RVS
Werkdruk max. 10 bar, zie tabel.
Temperatuur -10°C tot +90°C
