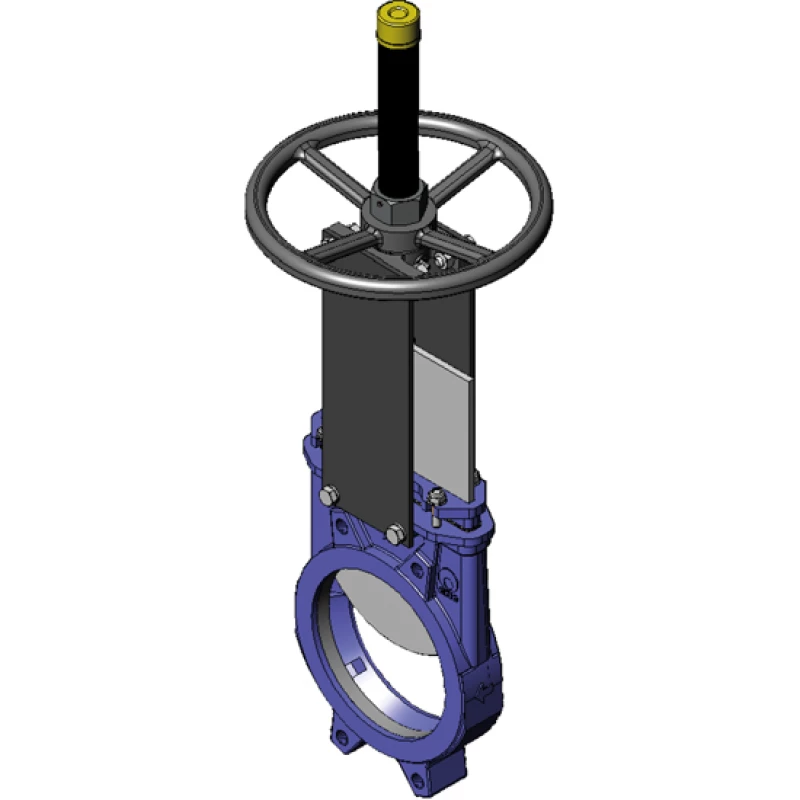

Gietijzeren meskant-plaatafsluiter  -  KP-190

Gietijzeren meskant-plaatafsluiter  |  KP-190

Gietijzeren meskant-plaatafsluiter  |  KP-190
Gietijzeren meskant-plaatafsluiter  |  KP-190

Flensaansluiting PN10

Geschikt voor: vervuilde vloeistoffen, granulaten, poeders en slurry

  • Zeer korte inbouwlengte.
  • Eenvoudige revisie.
Specificaties
Gietijzeren meskant-plaatafsluiter  |  KP-190
Gietijzeren meskant-plaatafsluiter  |  KP-190

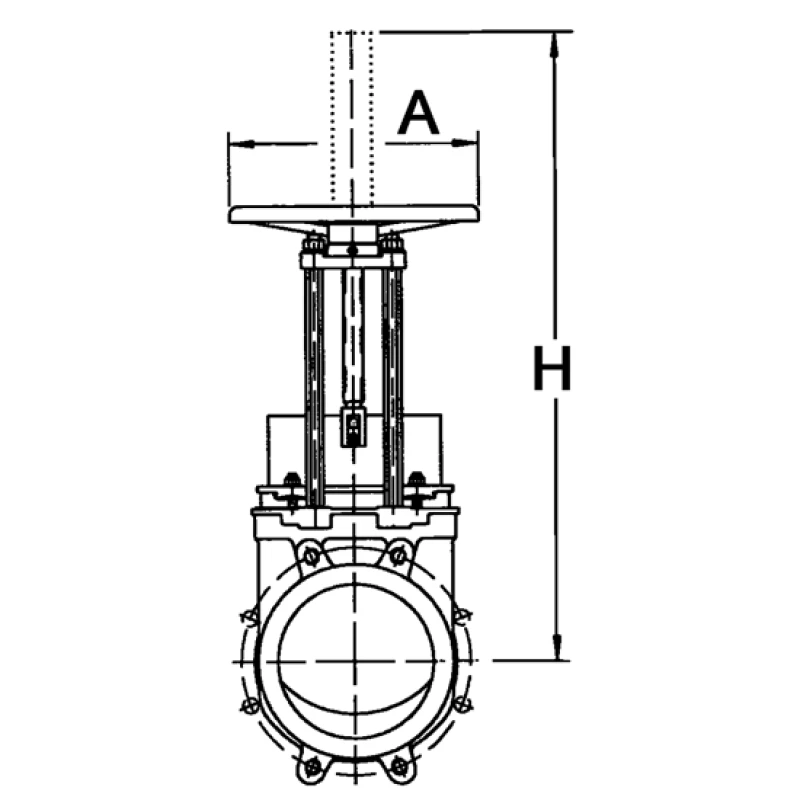

Afmetingen (mm) Werkdruk
Art.nr. DN L H A Steekcirkel Maximaal (bar) Gewicht (kg) Bestellen
1819011300050 50 40 410 225 125 x 4 x 16 10 7
1819011300065 65 40 437 225 145 x 4 x 16 10 8
1819011300080 80 50 463 225 160 x 8 x 16 10 9
1819011300100 100 50 503 225 180 x 8 x 16 10 11
1819011300125 125 50 586 225 210 x 8 x 16 10 13
1819011300150 150 60 638 225 240 x 8 x 20 10 17
1819011300200 200 60 816 325 295 x 8 x 20 8 28
1819011300250 250 70 1017 325 350 x12 x 20 6 40
1819011300300 300 70 1117 380 400 x12 x 20 6 56
1819011300350 350 96 1337 450 460 x16 x 20 5 94
1819011300400 400 100 1443 450 515 x16 x 24 5 116
1819011300450 450 106 1629 450 565 x20 x 24 3 162
1819011300500 500 110 1741 450 620 x20 x 24 3 191
1819011300600 600 110 2047 450 725 x20 x 27 3 264

Ook leverbaar

  • met pneumatische aandrijving, zie KP-194
  • grotere afmetingen en afwijkende zittingmaterialen
  • met wormwielkast bediening
  • eindstandmelders

Specificaties

Type KP-190
Materiaal Gietijzer EN-GJL-250
Schuif RVS X5CrNi18-10
Zitting EPDM
Spindel RVS X8CrNiS18-9
Stopbus Vezelkoord PTFE geïmpregneerd
Handwiel Nodulair gietijzer
U-beugel Staal
Werkdruk max. 10 bar, zie tabel.
Temperatuur -10°C tot +90°C
