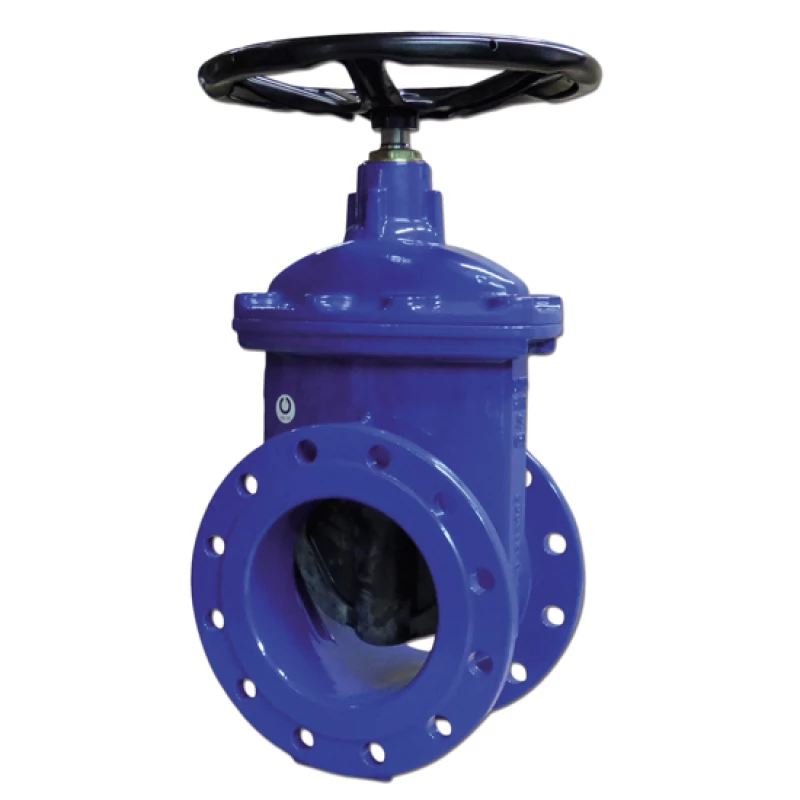

Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  -  KP-507

Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-507

Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-507
Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-507

Flensaansluiting PN 16, EPDM of NBR afdichting, KIWA keur en gaskeur

Geschikt voor: o.a. water met bezinksel (zand).

  • Toepassing bij waterdistributie-,afvalwater, irrigatie- en brandblussystemen, airconditioning en diverse gassen.
  • Schuifafsluiter met huis en bovendeel van nodulair gietijzer, voorzien van flensaansluiting.
  • In- en uitwendig voorzien van epoxy coating.
  • Met binnenliggende en niet-stijgende spindel.
  • De schuif is gevulcaniseerd om een uitstekende afdichting te verkrijgen.
Specificaties
Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-507
Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-507

Selecteer een uitvoering:

Selecteer een uitvoering

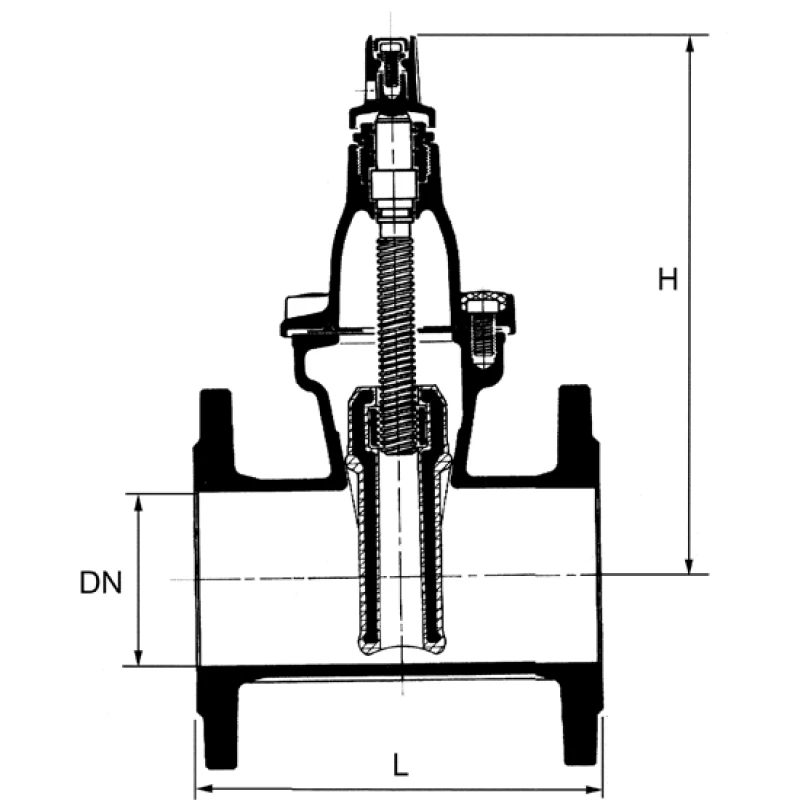

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flensdiam. Steekcirkel Gewicht (kg) Bestellen
1850712300050 50 250 245 165 125 x  4 x 18 12
1850712300065 65 270 280 185 145 x  4 x 18 17
1850712300080 80 280 280 200 160 x  8 x 18 18
1850712300100 100 300 334 220 180 x  8 x 18 25
1850712300125 125 325 380 250 210 x  8 x 18 33
1850712300150 150 350 417 285 240 x  8 x 22 44
1850712300200 200 400 523 340 295 x 12 x 22 76
1850712300250 250 450 633 405 355 x 12 x 26 126
Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flensdiam. Steekcirkel Gewicht (kg) Bestellen
1850712602050 50 250 245 165 125 x  4 x 18 12
1850712602065 65 270 280 185 145 x  4 x 18 17
1850712602080 80 280 280 200 160 x  8 x 18 18
1850712602100 100 300 334 220 180 x  8 x 18 25
1850712602125 125 325 380 250 210 x  8 x 18 33
1850712602150 150 350 417 285 240 x  8 x 22 44
1850712602200 200 400 523 340 295 x 12 x 22 76
1850712602250 250 450 633 405 355 x 12 x 26 126

Ook leverbaar

  • grotere afmetingen
  • verlengingsspindel voor grondinbouw; straatpotten; bedieningssleutels
  • PN10 flensaansluiting

Specificaties

Type KP-507
Materiaal Nodulair gietijzer GGG 50
Bovendeel Nodulair gietijzer EN-GJS-500-7
Handwiel Gietijzer EN-GJS-500-7
Spindel RVS X20Cr13
Schuif Gietijzer
Afdichting EPDM gevulcaniseerde schuif
NBR gevulcaniseerde schuif (gas)
Inbouwlengte EN558-1 serie 15
Aansluiting EN1092-2
Temperatuur -10°C tot +50°C
