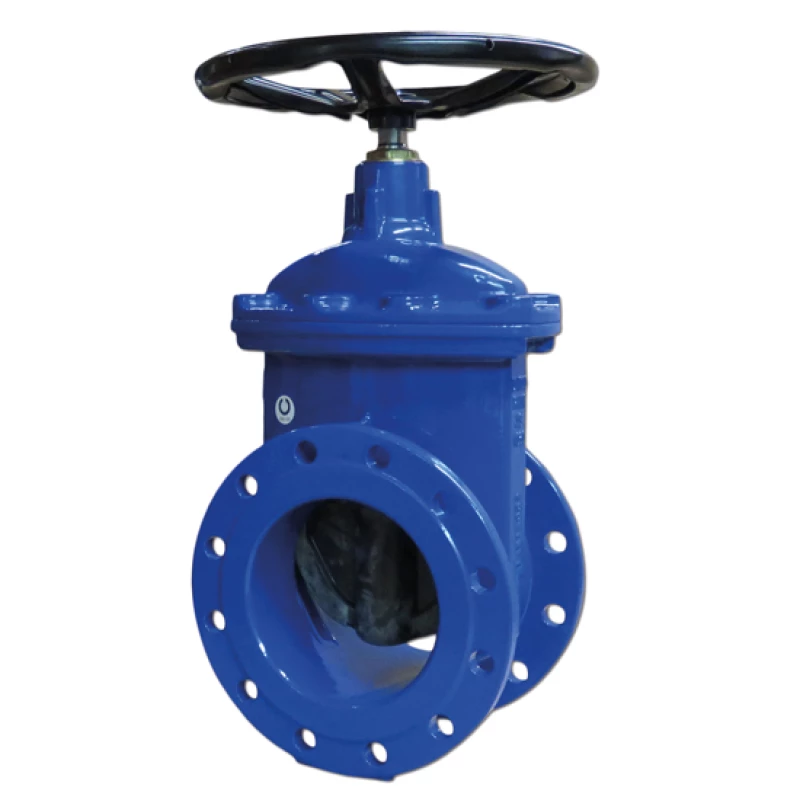

Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  -  KP-506

Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-506

Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-506
Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-506

Flensaansluiting PN 16, EPDM of NBR afdichting, KIWA keur en gaskeur

Geschikt voor: o.a. water met bezinksel (zand).

  • Toepassing bij waterdistributie-, afvalwater, irrigatie- en brandblussystemen, air conditioning en diverse gassen.
  • Schuifafsluiter met huis en bovendeel van nodulair gietijzer, voorzien van flensaansluiting.
  • In- en uitwendig voorzien van epoxy coating.
  • Met binnenliggende en niet-stijgende spindel.
  • De schuif is gevulcaniseerd om een uitstekende afdichting te verkrijgen.
Specificaties
Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-506
Nodulair gietijzeren schuifafsluiter, niet-stijgende spindel  |  KP-506

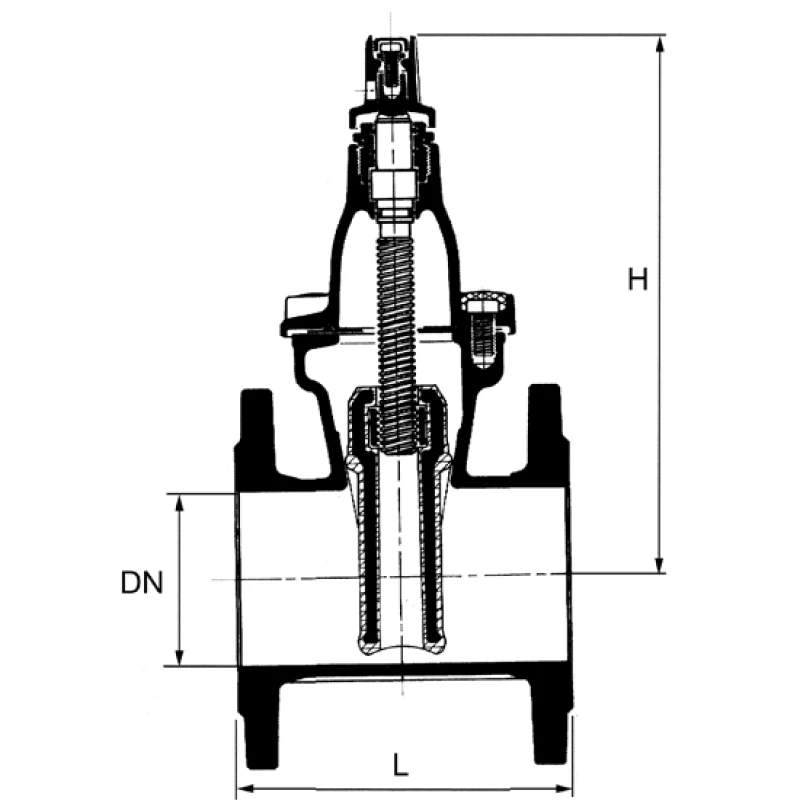

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L H Flensdiam. Steekcirkel Gewicht (kg) Bestellen
1850612302050 50 150 245 165 125 x  4 x 18 9,2
1850612302065 65 170 290 185 145 x  4 x 18 13,5
1850612302080 80 180 310 200 160 x  8 x 18 15,5
1850612302100 100 190 345 220 180 x  8 x 18 18,0
1850612302125 125 200 390 250 210 x  8 x 18 26,0
1850612302150 150 210 430 285 240 x  8 x 22 32,0
1850612302200 200 230 535 340 295 x 12 x 22 52,0
1850612302250 250 250 635 405 355 x 12 x 26 96,0

Ook leverbaar

  • grotere afmetingen
  • verlengingsspindel voor grondinbouw; straatpotten; bedieningssleutels
  • PN10 DIN flensaansluiting
  • NBR afdichting

Specificaties

Type KP-506
Materiaal Nodulair gietijzer EN-GJS-500-7
Bovendeel Nodulair gietijzer EN-GJS-500-7
Handwiel Gietijzer
Spindel RVS X20Cr13
Schuif Gietijzer EN-GJS-500-7
Afdichting EPDM gevulcaniseerde schuif
NBR gevulcaniseerde schuif (gas)
Inbouwlengte EN558-1 serie 14
Aansluiting PN16 EN1092-2
Temperatuur -10°C tot +50°C
