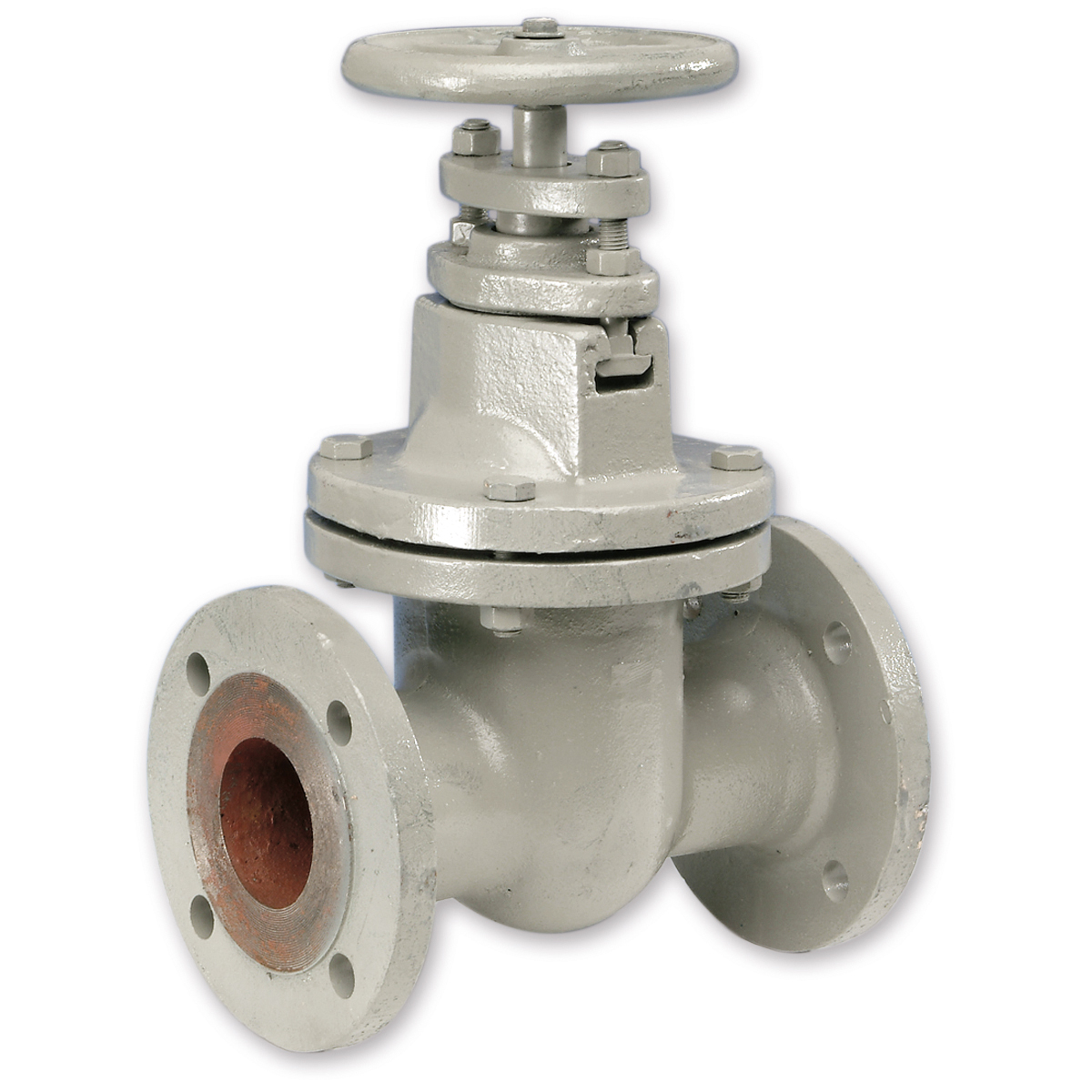

Gietijzeren schuifafsluiter, niet-stijgend handwiel  -  KP-504

Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-504

Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-504
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-504

Flensaansluiting PN10, messing zitting

Geschikt voor: water, olie, gas en lucht

  • Met binnenliggende en niet-stijgende spindel.
  • Niet-stijgend handwiel.
  • Deze afsluiter heeft messing dichtingsvlakken.
Specificaties
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-504
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-504

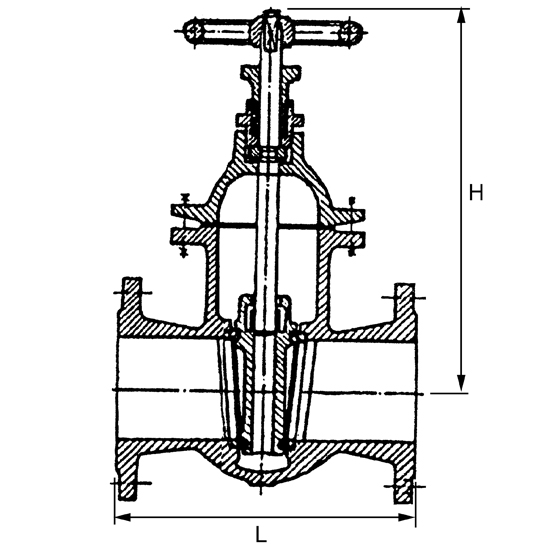

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte Flensdiam. Steekcirkel Gewicht (kg) Bestellen
1850411102040 40 240 258 150 110 x  4 x 18 12,4
1850411102050 50 250 273 165 125 x  4 x 18 15,0
1850411102065 65 270 307 185 145 x  4 x 18 19,0
1850411102080 80 280 334 200 160 x  8 x 18 25,5
1850411102100 100 300 359 220 180 x  8 x 18 33,5
1850411102125 125 325 396 250 210 x  8 x 18 49,0
1850411102150 150 350 444 285 240 x  8 x 22 60,0
1850411102200 200 400 540 340 295 x  8 x 22 99,0

Ook leverbaar

  • DN250 en groter op aanvraag
  • met PN16 flensaansluiting

Specificaties

Type KP-504
Materiaal Gietijzer EN-GJL-250
Drukklasse PN16, flenzen PN10 geboort
Bovendeel Gietijzer EN-GJL-250
Handwiel Gietijzer
Spindel RVS X20Cr13
Schuif Gietijzer
Zitting Messing
Inbouwlengte EN558-1 serie 15
Aansluiting EN1092-2
Temperatuur 0°C tot +120°C
Contact

Voor meer informatie over onze afsluiters kunt u contact opnemen met:
