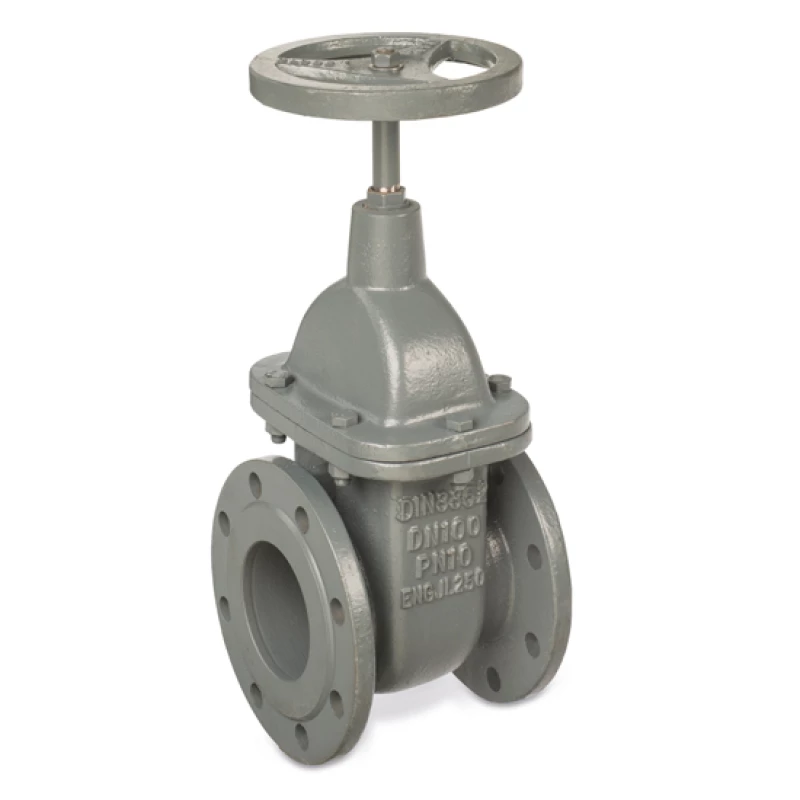

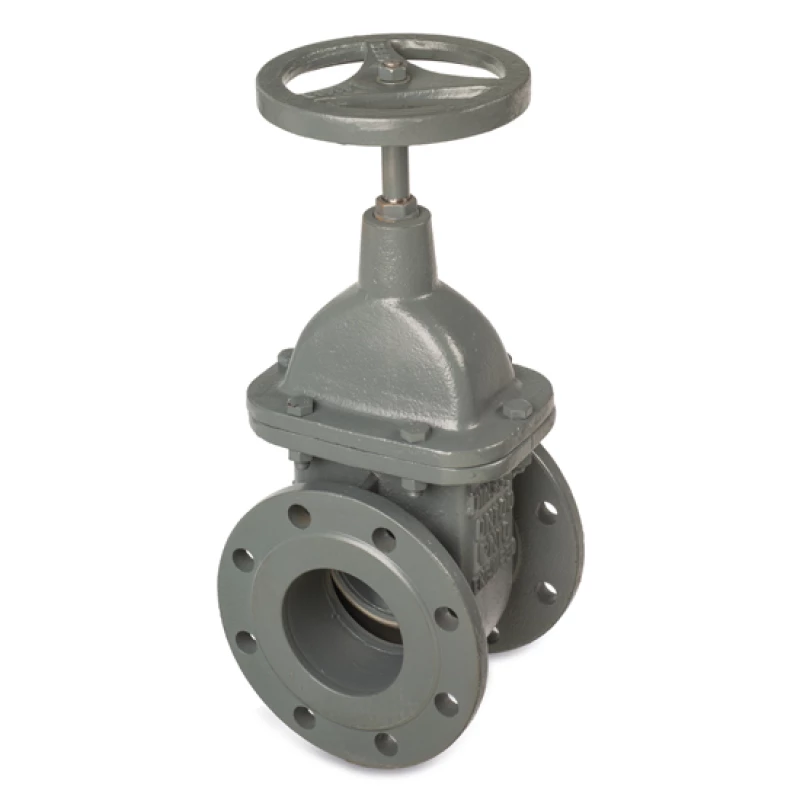

Gietijzeren schuifafsluiter, niet-stijgend handwiel  -  KP-502

Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-502

Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-502
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-502
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-502

Flensaansluiting PN 10, messing zitting

Geschikt voor: water, olie, gas en lucht

  • Met binnenliggende spindel.
  • Niet-stijgend handwiel.
  • Deze afsluiter heeft messing dichtingsvlakken.
Specificaties
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-502
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-502
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-502

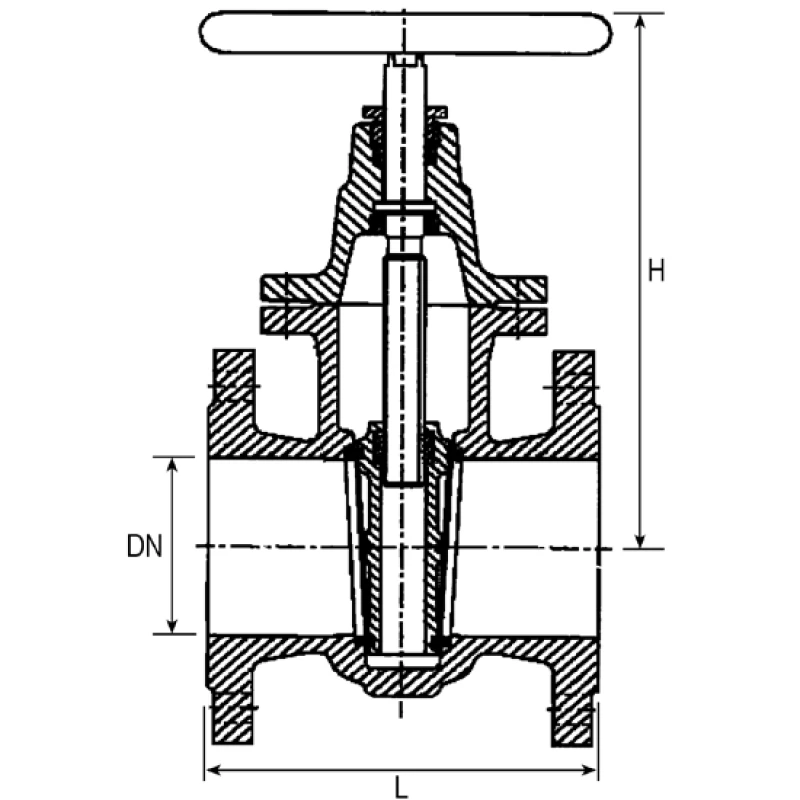

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte Flensdiam. Steekcirkel Gewicht (kg) Bestellen
1850211102040 40 140 255 150 110 x  4 x 18 12,0
1850211102050 50 150 263 165 125 x  4 x 18 15,0
1850211102065 65 170 287 185 145 x  4 x 18 19,0
1850211102080 80 180 310 200 160 x  8 x 18 24,0
1850211102100 100 190 358 220 180 x  8 x 18 30,0
1850211102125 125 200 402 250 210 x  8 x 18 43,0
1850211102150 150 210 450 285 240 x  8 x 22 54,0
1850211102200 200 230 515 340 295 x  8 x 22 66,0
1850211102250 250 250 605 395 350 x 12 x 22 100,0
1850211102300 300 270 692 445 400 x 12 x 22 132,0
1850211102350 350 290 825 505 460 x 16 x 22 197,0
1850211102400 400 310 866 565 515 x 16 x 26 245,0
1850211102500 500 350 1060 670 620 x 20 x 26 365,0
1850211102600 600 390 1240 780 725 x 20 x 30 510,0
1850211102700 700 430 1700 895 840 x 24 x 30 864,0
1850211102800 800 470 1826 1015 950 x 24 x 33 1.260,0

Ook leverbaar

  • inbouwgarnituur ten behoeve van ondergrondse montage
  • met aftapplug

Specificaties

Type KP-502
Materiaal Gietijzer EN-GJL-250
Drukklasse DN 40 t/m DN 150 PN 10
DN 200 t/m DN 300 PN 6
DN 350 t/m DN 500 PN 4
DN 600 t/m DN 800 PN 2,5
Bovendeel Gietijzer EN-GJL-250
Handwiel Gietijzer
Spindel RVS X20Cr13
Spindelafdichting Grafiet
Schuif Gietijzer
Zitting Messing
Draadbus Messing
Inbouwlengte EN558-1 serie 14
Aansluiting EN1092-2 PN10
Temperatuur 0°C tot +120°C
Contact

Voor meer informatie over onze afsluiters kunt u contact opnemen met:
